Все о прессостате – датчике уровня воды от стиральной машины

Замена прессостата в посудомоечной машине своими руками. Виды прессостатов, перечень работ по замене датчика уровня в посудомойке

Содержание

Основные неисправности

Не включается

  • Неисправности проводов, вилки, розетки. Повреждение проводов или вилки посудомоечной машины может привести к ее отключению или короткому замыканию. При обнаружении перегибов, надломов или поломке вилки необходима их замена, которую можно провести самостоятельно либо вызвать мастера. Для того, чтобы убедиться в исправности розетки, необходимо включить в нее другой прибор: утюг или чайник.
  • Неисправность сетевого фильтра расположенного внутри корпуса. Повреждение или пригорание контактов в сетевом фильтре ведет к отключению посудомойки, корпус бьет током, «вылетают» пробки и отключается УЗО. Элемент можно только заменять целиком, ремонту не подлежит.
  • Сломаны кнопки на панели управления, не нажимаются, болтаются или утапливаются при нажатии. Необходимо разобрать переднюю панель посудомоечной машины и проверить болты и защелки на обратной стороне. Если сломались крепления и вылетели толкатели, кнопки необходимо заменить или перепрошить модуль управления. Без вызова мастера ремонт не осуществим.
  • Глючит модуль управления – не загораются светодиоды и нет никакой индикации, нет реакции на нажатие кнопок. Чаще всего приходится заменять модуль в сборе, ремонт электрических плат обычно экономически не целесообразен, но попробовать можно.
  • Отсутствует включение из-за перетирания проводов в корпусе. Повреждение проводки внутри посудомоечной машины может вызвать не только отсутствие включения, но и короткое замыкание. Исправить проблему самостоятельно сложно, поскольку технику нужно разбирать целиком.

Не греет или перегревает

  • Перегорел нагревательный элемент. Для проверки или ремонта ТЭНа необходимо перевернуть аппарат, снять заднюю стенку и визуально проверить нагревательный элемент, предварительно его сняв. Рекомендуем прозвонить ТЭН с помощью тестера. Заменить элемент можно самостоятельно, поскольку он считается расходным материалом.
  • Подгорели силовые контакты на плате управления. При неисправности контактов бортовой компьютер посудомоечной машины не передает команду для нагревания воды. Иногда механической очистки контактов бывает достаточно для восстановления работоспособности.
  • Проблемы с термостатом или термодатчиком. Для диагностики отключенную и освобожденную от корзинок ПММ разбирают, демонтируя нижний разбрызгиватель и мусорный фильтр. Технику устанавливают вверх дном, убирают боковые крепления и разъединяют патрубок слива. При поднятии дна машины будет доступен термостат, который отсоединяют от проводов. Термостат можно протестировать, попробовать очистить контакты. Если тестер показывает пробой термодатчика, его заменяют. По возможности дополнительно проверьте проводку, ведущую к термостату.
  • Если вода перегревается, глючит блок управления или датчик температуры.

Не сливает воду

  • Забился мусорный фильтр. Остатки пищи с посуды постепенно собираются в полости фильтра, препятствуя нормальной циркуляции воды. Для нормализации работы необходимо прочистить фильтр. Сделать это можно самостоятельно.
  • Заклинило или сгорел сливной насос. Характерный признак – тишина при завершении цикла мойки и запуске слива воды. Деталь практически не поддается ремонту и требует замены целиком.
  • Если есть звук работающего электромотора, но жидкость стоит – в патрубок «улитку» попал крупный мусор. Разбираем и механически прочищаем.

Не наливается вода

  • Срабатывает защита от перелива. При пустой посудомоечной машине может сработать датчик защиты от перелива, который включает сливную помпу для защиты от затопления. Необходимо отключить ПММ от питания и подачи воды, слить воду из поддона и прочистить сливной фильтр, просушить посудомойку феном или оставить открытой на несколько часов. Если проблема повторяется, необходим вызов мастера – возможна неисправность помпы или поддона.
  • Сгорел впускной клапан – небольшой электромагнитный элемент контролирующий поступление жидкости. Он перегорает из-за износа, перепадов напряжения или засорения. Также может быть нарушен контакт в кабельных соединениях между деталями. В этом случае необходим вызов мастера и замена впускного клапана.

Плохо моет

Одна из самых частых проблем при поломках посудомоечных машин – засор сопел импеллеров, или разбрызгивателей. Если они сильно забиваются, напора смывающих струй не хватает для поддержания вращения и механизм останавливается.

коромысло посудомоечной машины

Посуда остается грязной с одной из сторон. Разбрызгиватели легко снимаются и промываются потоком воды. Более подробно здесь.

Останавливается во время работы

  • Срабатывает система «Аквастоп». Некоторые современные посудомоечные машины оборудованы системой для защиты от протечек «Аквастоп». Если вода протекает в поддон посудомойки, включится сливной насос и работа остановится. Как правило, техника сообщает об этом определенным кодом на дисплее или миганием индикаторов. Для разблокировки ПММ выключают от сети, удаляют воду из поддона и просушивают внутренние части техники. После сушки, ПММ запускают повторно, если проблема повторяется, необходим вызов мастера.
  • Еще одной проблемой может стать глюки или выход из строя самого датчика Аквастопа, который ошибочно сообщает о протечке, если таковой не имеется. В этом случае требуется замена датчика.
  • Срабатывает поплавковый выключатель. Современные посудомоечные машины, как правило, оборудованы поплавковым выключателем для защиты от переполнения. Если он срабатывает некорректно, его необходимо проверить. Снимают переднюю нижнюю крышку, добираемся до поддона и проверяют поплавок на залипание вручную. Простукивание помогает устранить проблему. Если не помогло, необходим вызов мастера и замена выключателя.
  • Если техника часто не заканчивает цикл даже после ремонта выше обозначенных модулей, неисправен главный модуль управления.

Протекает

  • Порваны уплотнители двери. При повреждении или усыхании уплотнителей дверца закрывается неплотно, провоцирую утечку воды с подтекание внизу. Небольшие повреждения резинки никак не влияют на работу ПММ. Ремонт проводят с замены верхнего, а затем нижнего уплотнителя. Технику отключают от сети, полностью открывают дверь, убирают загрузочные лотки и корзины. Уплотнитель осторожно вытаскивают из углубления. Желоб протирают ватными палочками и сухой ветошью, затем устанавливают новый уплотнитель, заталкивая резинки до упора.
  • Поломка замка на двери. Если при закрытии двери нет характерного щелчка, вероятнее всего, неисправен замок. Дверца закрывается неплотно, из-за чего происходит протечка воды. Поломка должна сопровождаться кодом ошибки с соответствующей индикацией в виде иконки, что происходит не всегда. Для замены замка устройство обесточивают, снимают фасад и панель управления, откручивают замок и заменяют новым.
  • Деформирована дверь или крепление к корпусу. При неаккуратной эксплуатации кронштейн крепления двери может быть деформирован, пары градусов не заметных для глаза, хватит что бы резинка начала пропускать воду. Для диагностики дверцу осматривают визуально на наличие вмятин, неплотного прилегания к ПММ. Рекомендуем заменять крепление на новое.

загрузка посуды в ПММ

Дверца не закрывается

  • Сломан замок. Дверца не держится и не фиксируется в закрытом положении. Замок может заклинить даже при открытой двери, что не позволит гермитично закрыть ПММ. Разово решить проблему можно с помощью отвертки, расклинив язычок замка, однако лучше произвести полную замену защелкивающего элемента.
  • При открывании дверь резко «выпадает». Вероятнее всего, порвался тросик или сам натяжитель (2-е небольшие пружины). Замену натяжителей можно провести самостоятельно, но придется разбирать корпус. При самостоятельном ремонте заменяется старый тросик и пружину на новые, желательно оригинальные.

Сгорел впускной или выпускной клапан

  • Сгорел впускной клапан. При выходе из строя впускного клапана ПММ не будет набирать воду, деталь не будет реагировать на команды контроллера либо наоборот, не обеспечит закрытие мембраны. Технику отключают от сети и водопровода, снимают днище или цокольную панель, отключают резервуар со шлангом. Резервуар открывают и заменяют впускной клапан. В некоторых машинах сделать это самостоятельно не удастся, нужен вызов мастера.
  • Сгорел рециркуляционный выпускной клапан сброса воды (устанавливается обычно на дорогих моделях, например Bosch) . Если из строя вышел выпускной клапан, вода не уходит из ПММ, на панеле загорается ошибка e19. Деталь требует замены.

В основной мотор попадает мусор

При попадании мусора в мотор (насос) высокого давления машина будет издавать характерный шум, скрежет, свист, и может клинить электродвигатель, вызывая гул. Появляется запах гари и происходить срабатывание предохранителей. Это случается из-за загрузки в ПММ посуды, загрязненной крупными остатками пищи, например косточками от ягод и фруктов. Достаем модуль и пробуем промыть, обычно помогает.

мотор стиральной машины

Прессостат (датчик давления воды) сломался

  • Сломался датчик давления. При поломке датчика давления возникает непрерывная циркуляция воды, отсутствует ее нагрев и происходит автоматический, не прекращающийся слив жидкости. Проблема решается только заменой датчика.
  • При засорении воздушной трубки, соединяющей водяной резервуар и датчик, происходит перелив или недолив воды. Деталь требует снятия и механической очистки.

Засоряется датчик мутности

Датчик мутности, или аквасенсор, позволяет технике «понять», насколько вымыта посуда, оценивая светопроводимость воды. При засорении поверхности аквасенсора машина автоматически продлевает цикл, не завершая мойку и увеличивает расход воды.

  • Если сенсор покрылся жиром, можно разобрать технику и обезжирить датчик.
  • Датчик может засориться из-за отложения солей (накипи) – берем отвертку и «отковыриваем» белую твердую корку.

Если механическая чиста не помогает, заменяем модуль самостоятельно либо вызываем мастера.

Нет заземления

  • Сломан сетевой фильтр, предохраняющий от сгорания электрические схемы во время скачков напряжения. Повреждение или ослабление контактов в сетевом фильтре вызывает «глюки» управляющего модуля, провоцируя некорректную работу, и в конечном итоге ведет к отключению техники. Также неисправность СФ приводит к удару током через корпус.
  • Корпус бьет током. Необходимо исправить розетку или подключить ПММ к другой розетке, оснащенной заземлением. Розетка для подключения посудомоечной машины должна соединяться с автоматами защиты с помощью трехжильного провода.
  • Выбивает автомат защиты или УЗО. При отсутствии заземления может выбивать автомат защиты из-за возникновения паразитных наводок. Еще одной причиной может стать неподходящая, старая электропроводка, требующая замены.

Не сушит

  • Срабатывает термопредохранитель воздушного ТЭНа. Проблема появляется со временем, при перегреве корпуса конденсационной сушки. Требуется замена термопредохранителя, чаще всего вместе с модулем осушителя.
  • Перегорел ТЭН нагрева воздуха. При выходе из строя ТЭНа может появиться запах гари. Требуется замена детали.
  • Перегорел мотор прогона теплого воздуха. Проблема возникает при скачках напряжения, загрязнении воздушного фильтра и часто появляется в совокупности с поломкой сетевого фильтра. Меняется в сборе или перематывается обмотка (редко помогает и не рентабельно).

Засоряются шланги

Не загружайте в посудомоечную машину посуду, чрезмерно загрязненную остатками пищи. Весь жир, косточки и другие биологические остатки скапливаются в патрубках и шлангах. Для устранения проблемы ПММ разбирают и прочищают шланги вручную.

Не крутится разбрызгиватель

  • Засор импеллера. Снимите распылители и промойте сопла в обратном направлении под струей воды.
  • Потеря герметичности. При потере герметичности импеллера, вода может вылетать в появившиеся зазоры. Требуется замена разбрызгивателей.
  • Протерлась второпластовая прокладка. Необходимо снять импеллер и заменить прокладки.
  • Неисправность насоса высокого давления. Если сопла в порядке, необходимо осмотреть насос. Если мотор гудит, а вращения не происходит, дело вероятнее всего именно в насосе. Отключите машину от сети, вскройте корпус, ослабьте хомуты патрубка и отключить коннекторы. Разожмите защелки и открутите крепежные винты. Далее разожмите крепления других патрубков, отодвиньте их в стороны и извлеките насос из корпуса. Теперь установите новый мотор и соберите конструкцию в обратной последовательности.

крепление разбрызгивателя Пмм

Залог долгой службы посудомоечной машины

Мытье посуды руками — неприятное и отнимающее массу времени занятие, во время которого неэкономно расходуется вода. К тому же, не всегда посуду удается вымыть быстро, не прилагая особых усилий.

Мойка в машине намного эффективнее ручной, несомненно быстрее и экономнее — воды, электричества и времени тратится намного меньше!

В посудомоечной машине приборы обрабатываются струями горячей воды, смешанной с моющим средством. После происходит полоскание — посуда омывается чистой водой с ополаскивателем, нейтрализующим моющее средство.

Во многих современных посудомойках предусмотрена и сушка:

  • обдув посуды горячей струей воздуха,
  • обработка конденсацией паров (конденсационная сушка).

Перед началом эксплуатации посудомоечной машины, очень важно с ней “познакомиться” — прочитать, усвоить и следовать предписаниям, изложенным в инструкции, идущей в комплекте.

Инструкцию к посудомоечной машине нужно периодически перечитывать и обращаться к ней, если возникают вопросы касательно эксплуатации прибора.

Именно грамотное, по инструкции обращение с техникой — залог ее долгой службы.

Признаки отказа датчика, контролирующего уровень воды

Каким образом можно распознать, что в вашей посудомоечной технике отказал датчик, отвечающий за уровень жидкости? Придется внимательно проследить за водой, набирающейся в посудомоечную камеру. Об неисправности вам заявят определенные признаки:

  1. уровень воды внутри моечного отсека будет либо ниже, либо выше установленной нормы;
  2. случается, что забор воды вообще не происходит;
  3. посудомоечная машина набирает избыток воды, которая начинает уходить в канализационный слив;
  4. в процессе рабочего цикла посудомоечный агрегат может остановиться, откачка воды не начнется.

«Слабые места» известных марок

У всякой техники имеются свои слабые места, какой бы продвинутой ни была компания и выпускаемая ей продукция.

Electrolux

  • проблемы подачи и слива воды;
  • нагревательные системы;
  • электроника;
  • импеллеры;
  • протечки.

Hotpoint-Ariston

  • система «Аквастоп»;
  • нагревательные элементы;
  • прессостат;
  • клапаны.

Bosch

  • система «Аквастоп»;
  • проблемы с панелью запуска;
  • засоры фильтров;
  • циркуляционная помпа;
  • замок люка.

Меняем датчик мутности самостоятельно

Устройство, контролирующее чистоту находящейся в камере воды, расположено в посудомоечной технике внизу. Аквасенсор вставлен в разъем помпы, и заменить его можно без особых проблем.

Алгоритм действий следующий:

  1. снимаем корпусную панель машины;
  2. находим датчик мутности, извлекаем его из посадочного гнезда. Для этого открепляется проводка, отжимаются фиксаторы, достается вышедший из строя датчик;
  3. готовится новый аквасенсор. Надевается снятый со старого датчика уплотнитель, с внешней стороны смазанный жидким составом для мытья тарелок либо гелем;
  4. надавив немного на датчик мутности, устанавливаем его на место, подсоединяем провода;
  5. сборка посудомоечной техники выполняется в обратной последовательности;
  6. машина подключается ко всем коммуникациям;
  7. посудомоечная техника испытывается в тестовом режиме с небольшим количеством тарелок, чтобы удостовериться, что все работает нормально.

Принцип работы «Аква-сенсора», его необходимость

«Аква-сенсор» — это датчик показания мутности воды для посудомоечной машины, состоящий из фототранзистора и инфракрасного светодиода, расположенных на одной плате. Их месторасположение защищено светонепроницаемой коробочкой выгнутой конфигурации похожей на букву «U».  Поток инфракрасных лучей от фотодиода проходит через воду в баке и достигает фототранзистора. Если вода чистая тогда управляющая плата получает сигнал, программа мойки изменяет функции при которых чистая вода используется снова, другая не заливается и отменяется дополнительное полоскание. Когда вода достаточно загрязнена и интенсивности потока света не хватает для срабатывания фототранзистора, процессор «Аква-сенсора» информирует управляющий блок о том, что нет сигнала что воспринимается как помутнение воды. После каждого полоскания датчик калибруется и происходит определение чистоты жидкости. Подобный автоматический метод мойки кухонной утвари дает возможность экономии до 4,5 л воды с хорошим качеством отмывания загруженных изделий.

Основные неисправности посудомоечных машин и их ремонт своими руками

Замена Аква-сенсора – датчика мутности воды

Необходимо знать, что чувствительность «Аква-сенсора» напрямую зависит от количества накипи и моющих препаратов в жидкости.

Благодаря ему имеется возможность изменения хода программы: ее продолжительности, расход воды, что дает возможность значительно сэкономить электричество.

Причины неисправности и пути их устранения

Вы можете узнать о том, что датчик не работает, по характерным признакам:

  1. Машина переливает или не доливает воду в бак.
  2. Нет набора воды.
  3. После набора сразу запускается слив.
  4. Техника останавливается с полным баком, но слив не запускается.

Почему так происходит:

  • поврежден элемент датчика;
  • нарушены контакты, перегорела проводка;
  • забился шланг давления — такое случается при попадании моющего порошка или остатков пищи.

Расположение прессостата в вашей модели (Krupps, «Индезит», любой другой) должно обозначаться в инструкции. Чаще всего он находиться в нижней части. Для проверки или замены нужно добраться до детали.

Последовательность работ:

  1. Отключите посудомоечную машину от сети и коммуникаций.
  2. Подложите одеяло и переверните машину «на спину».
  3. Выкрутите винты по периметру или отстегните защелки нижней крышки.Последовательность извлечения прессостата из посудомоечной машины для ремонта
  4. Если к поддону крепится поплавковый датчик, отсоедините его проводку и открутите болт крепления.
  5. Получив доступ к деталям, вы увидите короб из пластика, от которого отходит трубка.Доступ к прессостату в посудомоечной машины для его отсоединения и извлечения
  6. Используя пассатижи, отсоедините трубку от резервуара. Последний осмотрите на момент засоров.
  7. Провести диагностику механической части датчика просто: подуйте в трубку отбора давления, прислушайтесь. Если из прессостата слышны щелчки, значит, переключатель сработал, прибор исправен. От момента воздействия до щелчка может пройти несколько секунд.
  8. Электронную часть проверьте мультиметром. Подключите щупы к контактам — если показания снижаются до нуля, прессостат рабочий.
  9. При неполадке замените датчик.
  10. Отсоедините трубку и контакты. Трубку также можно проверить на засор.
  11. Выкрутите болты крепления.

Покупайте только оригинальные запчасти для вашей модели. Это гарантия долгих лет работы посудомойки.

Новый прессостат оригинальной модели для замены сломанного в посудомоечной машине

После окончания ремонта выполните сборку в обратном порядке и подсоедините на место коммуникации. Проведите тестовый запуск, чтобы убедиться в правильности установки и настройки. Если машина нормально забирает воду и проводит цикл мойки — ремонт выполнен эффективно.

Всегда лучше предупредить поломку, чем тратить деньги и время на ремонт. Поэтому придерживайтесь правил эксплуатации ПММ, а также проводите чистку слива от засоров пару раз в месяц. Вам поможет видео по теме:

Разновидности датчиков для посудомоек

Используемые в конструкциях посудомоечных машин датчики уровня условно можно разделить на две группы: механические и электронные.

Принцип функционирования прессостата

Прибор (датчик) механического действия работает по принципу передачи давления воды на силиконовую мембрану. Сила давления от мембраны передается через шток на контактное устройство (обычно релейное).

От воздействия этой силы механически замыкаются или размыкаются контакты управляющего устройства, которое в свою очередь воздействует на элемент подачи воды.

Механический датчик уровня

Схема, показывающая функционирование датчика уровня воды на примере одной из моделей машин «Bosch». Контроль уровня выполняется по двум уровням (B и A). Устройство блокировки или включения – простой концевой микропереключатель, связанный с поршнем прессостата

Причиной неисправности системы механического действия, как правило, является силиконовая мембрана – точнее, ее физические повреждения в виде пробоя поверхности.

Соответственно в таком состоянии этот элемент прекращает работать – воспринимать давление. В итоге пользователь получает нарушение уровня воды внутри ванны посудомоечной машины.

Схема механического датчика

Еще один вариант прессостата с возможностью регулировки силы давления воды на мембрану. Как правило, использовался в моделях старого образца. Однако в новых системах применяются похожие конструкции, слегка модернизированные

Датчики электронного типа работают примерно тем же образом. Только в этом случае не используются релейные компоненты. Вместо реле функции переключения режимов (рабочего, аварийного) выполняются полупроводниковыми компонентами.

Электронным устройствам присущи дополнительные функции – автоматическое определение неисправности и вывод сообщений об ошибках непосредственно на дисплей машины.

Ошибки на дисплее посудомоечной машины

Неотъемлемая деталь контроля электронного типа. При электронном управлении прессостатом возникающие в процессе работы ошибки выводятся на дисплей. По выданным значениям довольно просто определить, является ли неисправным датчик уровня воды

Понятно, что диагностика неисправности в случае присутствия электронного устройства существенно облегчается. Хозяин уже по коду ошибки на дисплее может предварительно уяснить для себя, что необходимо предпринять в плане ремонта.

Однако ремонтировать электронные системы сложнее, чем механические. Поэтому здесь своими руками скорее всего не обойтись. Потребуется профессиональное вмешательство.

Конструктивное исполнение элемента

Конструктивное исполнение датчика допускает самую необычную схему. Так например, в некоторых машинах известной марки Электролюкс модуль прессостата выполнен на базе двух индивидуальных датчиков.

Одно из пары таких устройств контролирует низкий уровень воды, а другое, соответственно, высокий. Поэтому не всегда удается обойтись упрощенным демонтажем при ремонте.

Датчик воды в посудомоечной машине: виды, устройство, как проверить + проведение ремонта

Часто встречается такой вариант, как труднодоступное расположение датчика в конструкциях многих моделей, выпускаемых под маркой Electrolux, Bosch и других. В таких случаях, чтобы добраться до модуля прессостата, который выполняет функцию отслеживания уровня воды, предстоит разобрать посудомойку

И в другом случае – когда, к примеру, на бюджетной модели марки Bosch присутствует только один датчик, отслеживающий общий уровень воды. В этом варианте разборка сопровождается меньшими трудностями, но имеются сложности с доступом к нему на шасси машины.

Вот почему далеко не всегда имеется возможность заменить неисправные датчики своими силами. Чаще требуется привлечения мастера из профильной сервисной мастерской.

Профессиональный сервис ремонта

Иногда для доступа к датчикам приходится разбирать посудомоечный аппарат практически полностью. В таких случаях лучший вариант – обратиться за помощью в профессиональный сервис

Между тем на посудомоечной машине от Электролюкс, где задействованы два датчика, прибор, следящий за высоким уровнем, используется в качестве дублирующего контрольного элемента.

Если в процессе эксплуатации аппарата датчик контроля низкого уровня не срабатывает, то при достижении водой верхней границы включается дренажный насос. Сигнал для этого подает верхний прибор контроля.

Демонтированные прессостат и поддон

Примерно так может выглядеть машина, которую пришлось разбирать только лишь для того, чтобы заменить датчика уровня либо только его мембрану. Процесс требует навыков и внимательной работы

Основная же функция отслеживания объема воды возлагается на датчик, предназначенный контролировать нижний уровень. Этот прибор активизируется на первоначальном этапе, когда стартует процесс заполнения посудомойки рабочей жидкостью.

Нюансы проверки исправности датчика

Переключатель датчика связан с самим прибором и как только емкость, называемая ванной, заполняется по установленной нижней границе, мембрана прессостата под давлением воздействует на шток, двигающий контакты переключателя.

Проверка прессостата

Добравшись до искомой детали – прессостата, можно попытаться, не отключая элемент, прозвонить его контактную группу тестером. Однако если неисправна мембрана, снимать и разбирать модуль придется так или иначе

При возможной неисправности в этой точке, убедиться точно можно проверкой реле нижнего уровня.

Для этого выполняются следующие действия:

  1. Снимается питание посудомойки.
  2. Вскрывается сервис-панель модуля управления.
  3. По схеме определяются проводники реле.
  4. Прибором измеряется сопротивление между ними.
  5. Без воды в поддоне машины тестер не должен показывать наличие контакта.
  6. Если при залитой воде контакт есть, значит реле работает исправно.

Аналогичным способом проверяется исправность реле контроля верхнего уровня. Проверка также осуществляется через управляющую панель с помощью принципиальной схемы машины.

Следует определить проводники и контактные бляшки на плате, приходящие от переключателя реле верхнего уровня и прозвонить их при пустом и заполненном поддоне.

Инструктаж по проведению замены

Ремонт как таковой для мембран прессостатов выглядит действием бесполезным, практически неосуществимым. Как правило, такие элементы устройства подлежат замене.

Но прежде чем менять мембрану, придется определить точную модель используемого датчика уровня. Для посудомоечной машины каждого отдельно взятого бренда эти детали отличаются значительно.

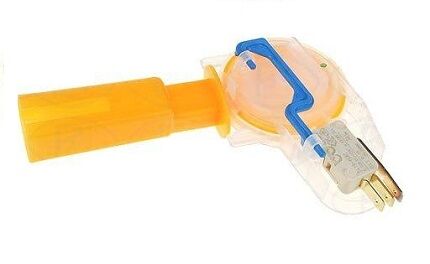

Датчик уровня Электролюкс

Датчик уровня воды, который может встречаться в конструкциях агрегатов мойки посуды, выпущенных под маркой Electrolux. Это одиночное устройство, привычное для машин среднего ценового сегмента

То есть, в любом случае пользователю или представителю сервисной службы потребуется разобрать посудомойку, дабы иметь возможность добраться до дефектной детали и определить ее марку. Разберемся, как выполнить эту операцию, если решено сделать работу самостоятельно.

Опять же применительно к определенной модели посудомоечной техники, последовательность разборки может отличаться.

Рассмотрим в качестве примера вариант с посудомойкой от фирмы Bosch, в которой применяется механическая конструкция датчика уровня:

  1. Отключить аппарат от сети и сантехнических коммуникаций.
  2. Подготовить свободную площадь для проведения работ.
  3. На подготовленной площадке установить машину вверх дном.
  4. Отвинтить винты, удерживающие нижнюю крышку корпуса.
  5. Снять крышку и по схеме документации найти прессостат.
  6. Демонтировать прибор, отсоединив предварительно от него все комплектующие.

После демонтажа датчика откроется свободный доступ к релейным элементам и механическим деталям. Чтобы проверить и в случае необходимости заменить мембрану, потребуется разобрать корпус прессостата. Обычно две половины корпуса скрепляются двумя-тремя винтами, но чаще встречаются конструкции на пластиковых защелках.

Датчик уровня Bosch

Несколько усовершенствованный прессостат для посудомоек фирмы Bosch. По сути, является неразборной деталью, которую при поломке следует только менять. Правда, некоторые мастера-умельцы восстанавливают и такие экземпляры

Также следует проверить работоспособность релейных элементов. На машинах для мойки посуды фирмы Bosch обычно стоят концевые переключатели. Проверить их целостность несложно.

Для этого используют измерительный прибор, который подсоединяют поочередно на клеммы переключателя и вручную воздействуют на кнопочный механизм. При нормальной работе переключателя одна из групп клемм должна замыкаться накоротко.

Если короткого замыкания нет, и не прослушивается характерный щелчок, скорее всего переключатель неисправный. В таком случае эта деталь подлежит замене. Также следует прибегнуть к замене, если наблюдается нестабильный (неустойчивый) контакт между клеммами.

Полезные советы по ремонту

Каждая модель посудомоечной машины имеет свои особенности. Поэтому если принимается решение разборки своими руками, рекомендуется фиксировать последовательность действий, к примеру, записями на листе бумаге. Перед работой желательно тщательно изучить инструкцию и ознакомиться с устройством посудомойки, находящемся в паспорте.

Конструкция посудомоечных машин

Полный набор деталей посудомойки, с которыми так или иначе придётся столкнуться, если встанет ребром вопрос ремонта/замены датчика уровня воды. Поэтому перед выполнением работ рекомендуется тщательно изучить конструкцию агрегата

Все демонтируемые детали необходимо раскладывать в строгой очередности съема; для винтов лучше подготовить какую-то небольшую посуду или коробку. При соблюдении этих правил в процессе разборки/сборки лишних проблем удастся избежать. Да и сборку после замены деталей при таком решении выполнять намного проще.

Сборка выполняется строго в обратной последовательности. Необходима внимательность и легкость действий. Многие детали бытовой техники зачастую крепятся пластиковыми фиксаторами, которые легко обломить при грубом монтаже. После завершения сборки следует проверить посудомойку на работоспособность.

Чтобы любимая единица бытовой техники не создавала проблем и не вызывала головную боль, прежде всего, следует соблюдать правила эксплуатации посудомойки. В этом случае рабочий ресурс важных технических деталей и узлов существенно увеличится, а хозяевам не будет нужно искать запчасти для проведения замены.

Рекомендации и лайфхаки

  • Очищайте посуду от остатков пищи перед загрузкой в ПММ.
  • Верхнюю корзину загружайте небольшой, не сильно загрязненной посудой.
  • Нижнюю корзину загружайте самой грязной посудой.
  • Начинайте разгружать посуду после сушки с нижнего отдела.
  • Не перегружайте ПММ.
  • Регулярно проводите профилактическую чистку деталей – как минимум раз в 3 месяца.
  • Используйте профессиональные средства для обезжиривания посуды.
  • Не злоупотребляйте короткими циклами мойки.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Профилактическое обслуживание

Сложные устройства, сочетающие механику с электроникой, не могут работать вечно, но отсрочить их поломку возможно. Для этого нужно соблюдать инструкцию по эксплуатации и проводить профилактические мероприятия:

  • регулярно чистить сливной фильтр и лопасти;
  • очищать дверной уплотнитель;
  • вовремя удалять видимые загрязнения, плесень, жир не допускать появление ржавчины;
  • после окончания цикла протирать камеру посудомоечной машины;
  • использовать смягчитель воды;
  • чистить машину от накипи.

Электрическая часть машинки выполнена надёжно, но не терпит скачков напряжения, стоит использовать стабилизатор.

Часто задаваемые вопросы

Как остановить программу и разблокировать дверь

Отмена программы чаще всего выполняется клавишей «Старт» удержанием ее в течение 3 секунд. После остановки программы, машина выполнит слив и разблокирует дверь.

Если выключили воду, а процесс запущен

Рекомендуем как можно скорее отключить ПММ во избежание сбоя в работе программы.

очень грязная посуда в ПММ

Почему выпадает таблетка

Неправильно подобранная таблетка, необходимо сменить марку. Также необходимо проверить работу дозатора.

Необходимое давление

Для каждой техники рабочее давление свое (стандарт 1,5-2 атмосферы), обусловленное техническими параметрами. В городском водопроводе обычно от 0,3 до 6 атмосфер для холодной воды и от 0,3 до 4,5 атмосферы для горячей. Для ознакомления с информацией по определенной ПММ необходимо изучить ее паспорт.

Электронные подсказки о типе поломки

Современные модели оснащаются системой внутренней самодиагностики. Она контролирует работу большинства ответственных блоков, постоянно сравнивая ее с номинальными параметрами. При обнаружении сбоя аппарат останавливается, а на дисплее появляется код ошибки. Все они присутствуют в инструкции по эксплуатации изделия.

Найдите таблицу с рекомендациями по устранению типичных неполадок. Именно они укажут вам верный путь к тому, как отремонтировать остановившуюся посудомоечную машину самостоятельно.

Посмотрите видео об основных причинах поломки посудомоечной машины

Видео

Предлагаем посмотреть видеосюжет о самостоятельной диагностике системы Aquastop в посудомойке Hansa:

Об авторе:
Егор Тараненко
Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники. Рад поделиться с читателями своими знаниями в области эксплуатации и ремонта приборов. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите текст мышкой и нажмите:

Знаете ли вы, что:

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Пример восстановления работоспособности

Типичный пример, когда не работает Electrolux. При старте программы включается предварительный слив и он не останавливается. Вода выкачивается, но насос не перестаёт работать и машина не выключается.

Дело в том, что машинка снабжена защитой от протечек. Устроена защита следующим образом: в поддоне посудомоечного устройства находится поплавковый переключатель, который, при воздействии на него воды, подаёт сигнал о сливе. Из-за выхода его из строя электроника думает, что вода не откачена и не отключает помпу.

При такой поломке понадобится протереть поддон и убедиться в устранении протечки.

Originally posted 2018-03-03 07:07:53.

Виды

Предназначение любого подобного устройства в посудомойке от фирмы Bosch – пропускать некоторый объем воды в нужную для работы машины сторону, своевременное перекрытие путей для ее забора.

Клапана электромагнитные, функционируют под управлением модульного устройства. С него подаются командные сигналы, после которых клапана начинают работать на открытие или закрытие.

Аналоги механического типа функционируют независимо от общего управления, но все равно приносят большую пользу.

Рассмотрим, какие клапана установлены в посудомойке Bosch:

  • впускной электромагнитный клапан, отвечающий за подачу воды;
  • обратный, работающий на слив жидкости;
  • специальный клапан Аквастоп, предохраняющий от вероятных протечек.

Каждый из них отличается особенностями устройства, монтируется в определенных точках, меняется по конкретному алгоритму действий.

Устройство посудомоечной машины

Независимо от марки и модели устройство посудомойки практически не различается. К основным узлам относят:

  • двигатель;
  • блок циркуляции;
  • насос;
  • помпу;
  • блок управления;
  • нагревательный элемент (ТЭН);
  • прессостат;
  • датчики;
  • коромысло;
  • корпус, проводку, шланги, хомуты.

Различия в моделях заключаются в необязательных функциях и дополнениях. Это может быть:

  1. Теплообменник. Даёт возможность высушивать посуду после окончания мойки. Выглядит как ёмкость с водой, отдающей тепло.
  2. Вентилятор и дополнительный ТЭН. Предназначены для осушения посуды.
  3. Датчик мутности. Измеряет прозрачность воды после полоскания.
  4. Датчик наличия ополаскивателя и соли.
  5. Датчик жёсткости воды. В зависимости от значения жёсткости регулируется расход моющих средств.

Ремонт своими руками:

  • Достаньте корзины из бункера.
  • Снимите распылитель, потянув его вверх.
  • Достаньте фильтр.
  • Губкой удалите жидкость из отверстия.
  • Выкрутите винты, которые крепят блок нагрева.
  • Переверните корпус вверх дном и снимите нижнюю панель.
  • Выкрутите насос.
  • Отсоедините крепления и шланг от ТЭНа.

Достаньте его и установите новый элемент.

Вот так восстанавливается нагрев в посудомоечной машине «Вирпул». Могут случаться и другие неполадки с техникой. Но вы в состоянии их предупредить. Просто соблюдайте правила эксплуатации, ухаживайте за посудомойкой. Тогда она прослужит вам обещанные годы.

Плохо
5

Интересно
10

Супер
4

Посудомоечная машина не моет посуду

Машина включается, заполняется водой, нагревает воду. Но далее не слышно характерного звука мытья. Нет потоков воды. Причин может быть три. Во-первых, засорился фильтр. Фильтр расположен в самом низу камеры для посуды. Его нужно открыть и промыть. Во-вторых, засорились форсунки в гребенках. Форсунки можно прочистить зубочисткой. В-третьих, сломался циркуляционный насос, который гоняет воду со дна посудной камеры в форсунки и обеспечивает мытье посуды. Этот насос работает с характерным звуком, когда моется посуда. Если звук отсутствует, то, вероятно, сломался насос. Заменить насос можно самому. Он установлен под днищем посудной камеры. Питание к нему подведено клипсой, вода подводится и отводится через трубки, , которые надеты на входной и выходной патрубки насоса и закреплены хомутами. Хомуты надо снять, трубки отключить. Насос крепится одним или несколькими саморезами. Открутим их и снимем насос. Установка производится в обратном порядке.

(читать дальше…) :: (в начало статьи)

:: Поиск

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи. сообщений.

Здравствуйте! У нас такое проблемище просто. От одного счетчика питается два дома. Раньше он стоял в доме, сейчас пошел третий месяц как вынесли на улицу. Раньше наматывало от 250 до 500 кВт на два дома. Как вынесли на улицу, стало 700-1000!!!!! При чем, когда муж подключал провода, он сделал все так же как и доме. Приехали электрики пломбировать, сказали, что не правильно по Читать ответ…

Новая машина BOSH SMV40E50RU. В открытом положении не фиксируется дверь.
Отправить назад в магазин, или поправить не сложно? Спасибо! Читать ответ…

Проблема с посудомойкой. Перестала работать по середине программы. Воду убрал фильтр и форсунки почистил. Включил -воду набрала, насос не работает (машинка воду к лопостям не подаёт). Отключил от сети, слил воду подключил — игнорирует отсутствие воды, нагревательный элемент греет на сухую. Читать ответ…

Здравствуйте, подскажите, что может быть с посудомоечной машиной. BEKO 1500, возраст 6 лет. перестала мыть верхняя корзина, одновременно с этим заметили, что очень сильно греется машинка, греет воду чуть ли не до кипения, причем на любых программах, даже там где не должно быть нагрева (например, на холодном полоскании). Также изменилась длительность программ, пропускаются отде Читать ответ…

Еще статьи

Вязание. Великолепие. Зефир. Трилистник. Рисунки. Схемы узоров…
Как вывязать следующие узоры: Великолепие. Зефир. Трилистник. Подробная инструкц…

Неисправности стиральных машин. Не включается, не поступает вода, не н…
Перечень распространенных неисправностей стиральной машины. Признаки той или ино…

Обслуживание машины для мытья посуды…
Установка, подключение и эксплуатация посудомоечной машины. Какие недостатки ест…

Вязание. Стайка птичек. Ажурная виртуозность. Рисунки. Схемы узоров…
Как вывязать следующие узоры: Стайка птичек. Ажурная виртуозность. Подробная инс…

Вязание. Полотняный мотив. Диагональная плоскость. Русалка. Рисунки. С…
Как вывязать следующие узоры: Полотняный мотив. Диагональная плоскость. Русалка….

Вязание. Цветочки для детских изделий. Рисунки. Схемы узоров…
Как вывязать следующие узоры: Цветочки для детских изделий. Подробная инструкция…

Вязание. Лиры. Рисунки. Схемы узоров…
Как вывязать следующие узоры: Лиры. Подробная инструкция с пояснениями…

Вязание. Две петли, закрепленные накидом. Ажурная оригинальность. Кудр…
Как вязать комбинацию петель: Две петли, закрепленные накидом. Примеры рисунков …

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
