Устройство, технические характеристики, особенности установки и обслуживания.

Внутренние блоки кассетного типа

Кассетный внутренний блок в составе мульти сплит системы, как правило больше применяются, как офисный вариант охлаждения для больших площадей. Он устанавливается за потолочное пространство и может организовать подачу воздуха в четыре стороны. Более того, у данных блоков есть возможность подключения к приточной вентиляции и можно совместить два устройства в одно.

Как правило в составе мульти кондиционеров они способны работать на площадях от 20 до 70 метров квадратных. Если помещение большей площади, то устанавливают необходимое количество внутренних блоков.

Простота установки, не дорогой сервис делает эти внутренние блоки весьма востребованными.

В нашем интернет-магазине мы предлагаем Внутренние блоки кассетного типа с доставкой по наиболее выгодной цене. На все оборудование, приобретенное в нашем магазине, действует официальная гарантия производителя.

Мы доставим Внутренние блоки кассетного типа в пределах Москвы и Московской области собственной службой доставки, а в регионы РФ – любой транспортной компанией на выбор Покупателя.

Купить сплит-систему кассетного типа

Предлагаем купить сплит-систему кассетного типа в Москве с гарантией качества, скидкой до 30% и бесплатной доставкой по г. Москва и Московской области.

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

  1. Внешний (уличный).
  2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

Модули кассетной сплит системы

Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

  • компрессор;
  • конденсатор;
  • вентилятор;
  • элементы автоматики;
  • электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Конструкция внешнего блока

Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Конструкция кассетного модуля

Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

  1. Воздухозаборную решетку.
  2. Фильтр грубой очистки.
  3. Фильтр ионизатор.
  4. Жесткую раму.
  5. Лицевую накладку.
  6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Внутренние модули кассетного типа

Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Особенности кассетных устройств

Просторный многолюдный офис, крупный ресторан с ежедневной «полной посадкой», габаритный спортивный зал с обилием посетителей и тренажеров – для эффективной обработки воздуха в таких помещениях нужен «правильный» кондиционер. Оптимальным выбором в этих случаях становятся сплит-системы кассетного типа: они относятся к классу полупромышленных устройств, устанавливаются в межпотолочном пространстве между основанием потолка и подвесной конструкцией, характеризуются низким уровнем шума и возможностью обработки даже очень внушительных по площади пространств.

Источник изображения: Valles.ruИсточник изображения: Valles.ru

Источник изображения: Valles.ru

Однако, решая купить кассетный кондиционер, необходимо учесть несколько нюансов. Первый и главный из них – привередливость к условиям установки.

Условия, необходимые для установки кассетного кондиционера

1. Высокие потолки в помещении – не менее 3-х метров

2. Наличие подвесной либо натяжной потолочной конструкции

3. Внушительная высота межпотолочного пространства – от 25-ти сантиметров

Источник изображения: Valles.ruИсточник изображения: Valles.ru

Источник изображения: Valles.ru

При этом монтаж климатического прибора осуществляется прежде, чем сборка подвесного/натяжного потолка.

Потолочный (кассетный)

— кондиционеры, монтируемые на потолке — обычно между капитальным и основным потолком. В большинстве моделей внутренний блок имеет характерную квадратную форму, а потоки воздуха из него направляются почти горизонтально по всем четырем сторонам. Это бывает особенно удобно в обширных помещениях с перегородками, таких, как офисы, а также снижает вероятность возникновения сквозняков при работе кондиционера. Встречаются и маломощные потолочные модели, рассчитанные на небольшие комнаты; у таких агрегатов поток воздуха направлен в одну сторону, а монтируются они у самой стены.

Neoclima NS/NU-12B5 39 м²

Mitsubishi Electric SLZ-KF25VA2 26 м²

Royal Clima CO4C-12HNI 36 м²

Electrolux EACC-12 FMI/N3 33 м²

Royal Clima ES-C12HRN/ES-E12HN 35 м²

Electrolux EACC/I-18H/DC/N3 50 м²

Royal Clima CO4C-12HNR 35 м²

Timberk AC-TIM18LCST5 53 м²

Возможно, вас заинтересует

General Climate GC/GU-4C24HRN1-N 71 м²

Kentatsu KSVR53HFAN1/KSUT53HFAN1 52 м²

Lessar LS/LU-HE12BCMA2 35 м²

Panasonic CS-F18DB4E5/CU-B18DBE5 50 м²

Mitsubishi Electric SLZ-KA25VAL/SUZ-KA25VA 25 м²

Hisense AUC-18UR4SAA2 50 м²

Показано 24 из 517 товаров

Еще 24 list-more-loader.gifтовара

Куда уходит конденсат в кассетном кондиционере?

Конденсат в кассетных кондиционерах

Как правило, все подобные кондиционеры снабжены помпой (насосом) для откачки конденсата. Она встроена во внутренний блок и включается в тот момент, когда в ванночке скапливается конденсат, поднимая воду на высоту и проталкивая её дальше, где самотёком вода уже уходит до ближайшей канализации или на улицу.

У большинства кондиционеров хороших, надёжных марок встроена так называемая “защита от перелива”: при заполнении ванночки конденсатом, если не сработал дренажный насос, работа компрессора прекращается и блокируется дальнейшая его работа. Это исключает стекание воды и даже “капель”из внутреннего блока на пол, мебель или головы людей в том случае, если насос сломался или забился пылью.

Типы и область применения кассетного кондиционера

Кассетные сплит-системы устанавливаются в помещениях большой площадью, с высокими потолками. Их можно встретить на объектах коммерческого назначения, таких как:

  • конференц-залы,
  • переговорные комнаты,
  • холлы гостиниц,
  • спортивные залы,
  • кинотеатры,
  • торговые павильоны,
  • выставочные залы.

Нередко кассетные кондиционеры купить можно для особняка или большой квартиры.

Кассетные кондиционеры бываю нескольких типов. Есть классические четырехпоточные, а есть агрегаты, которые обработанный воздух подают в двух или в одном направлении – это, соответственно, одно- и двухпоточные блоки. Двухпоточные модели устанавливают в узких, но длинных помещениях, например, коридорах. Однопоточные кассетные кондиционеры подойдут для кабинета или узкой переговорной комнаты.

Преимущества кассетных сплит-систем фото

Почему мы

Кассетный кондиционер в Москве возможно купить без проблем и недорого? Звоните нам, по номеру, указанному в шапке сайта. Наша компания «ТехАвеню» занимается поставкой кассетных систем: это одна из ключевых специализаций интернет-магазина. Изучив каталог, вы увидите, что в магазине присутствуют модели, с различными техническими параметрами, притом цены сравнительно невысоки: мы ориентируемся на широкую аудиторию.

Кондиционеры с установкой

Уважаемые покупатели! В связи с началом нового монтажного сезона 2019, мы подготовили для Вас готовые…

Цены на стандартный монтаж снижены с 26.01.18 по 28.02.18

Спешим сообщить вам, что в период с 26 января по 28 февраля 2018 г. стандартный монтаж кондиционеров,…

Тают цены на монтаж!

С наступлением весны и в ожидании жаркого лета не упустите сезонное предложение!

При покупке…

Не нравится установка – не плати!

Тех.Авеню может гарантировать Вам качественный монтаж на все 100%.

Это значит, что процесс …

Специальные цены для жителей Коммунарки

В нашем магазине стартует привлекательная акция для жителей Коммунарки.
Только у нас и только…

Новый раздел сайта

С каждым новым днем наш интернет-магазин совершенствуется и стремится радовать наших посетителей…

Участие в "Дачном ответе"

Мы рады сообщить вам, что буквально недавно наш интернет-магазин принял участие в популярной передаче…

Кованый мангал - лучший спутник на выходные

Наконец-то мы начинаем замечать, что весна действительно пришла. Природа радует нас солнышком на…

Кондиционер на любой кошелек

Все чаще мы замечаем, что деньги, к сожалению, на деревьях не растут. А так хочется позволить себе ч…

Котик в честь восьмого марта

В связи с приближением Международного женского дня наша компания хочет сделать подарок прекрасной…

Достоинства и недостатки оборудования

Климатическая техника кассетного исполнения, как и классического, имеет свои плюсы и минусы. Которые рассмотрим подробнее далее.

Основные преимущества кассетных моделей

Явным преимуществом кассетных сплит-систем является равномерность воздушного распределения потока на площади помещения.

Причём этот преимущественный фактор напрямую связан с требованиями монтажа, согласно которым установка потолочной кассеты предусматривается исключительно в центральной части помещения.

Благодаря оптимальному размещению кассеты и такому же оптимальному распределению воздуха, удается более эффективно охлаждать помещения до требуемой температуры.

Ещё одно преимущество – архитектурная составляющая. Если классические сплит-системы, где используются настенные внутренние модули, создают реальные проблемы в плане организации дизайна, с кассетными модулями здесь проще.

Кассета в дизайне помещения

Один из вариантов дизайна помещения, где проектом предусмотрена установка кассеты на потолке. Вполне привлекательное решение, исключающее видимую проводку каналов и кабелей питания

Более того, нередко встроенные в потолок кассеты становятся элементами дизайна, усиливающими привлекательность в целом. Особенно это отмечается в дизайне офисных и административных помещений.

Явные недостатки техники

Кассетным сплит-системам присущи и достаточно серьезные недостатки. Одним из таких ярко выраженных недостатков видятся монтажные ограничения. В частности, возможности установки техники только в местах с подвесным потолком.

При этом не каждая конструкция подвесного потолка может удовлетворять требованиям монтажа, так как необходим определенный зазор между настоящим и фальш-потолком.

Неплотное прилегание панели

Результат неплотного прилегания уплотнения: 1 – корпус модуля; 2 – решетка; 3 – крыло жалюзи; 4 – корпус распределительной панели; 5 – уплотнение; 6 – охлажденный воздух; 7 – утечка охлажденного воздуха через неплотности

Недостатком таких систем может проявиться и некачественная изоляция между нижней стороной корпуса кассеты и распределительной панелью (рисунок выше). В этом случае охлажденный воздух проникает в подпотолочное пространство и конденсируется.

Как результат, отмечается эффект протечек и, как следствие, разрушение части конструкции подвесного потолка. Однако этот недостаток устраним технически – путем качественного изолирования.

Особенности монтажных работ, практическое использование

Установка кассетного кондиционера условно делится на следующие этапы:

  1. Монтаж наружного и внутреннего блоков.
  2. Прокладка воздуховодных магистралей и налаживание электропитания устройства.
  3. Установка управляющего щитка (в случае промышленного использования).
  4. Тестовый запуск и «подгонка».

Наружная часть не вызывает проблем с монтажом, а внутренняя требует сноровки. Лучшее решение – совмещение натяжки потолка с установкой кондиционера.

Кондиционирование больших помещений требует стационарного щитка соответствующих габаритов (здесь не обойтись переносным пультом).

Главное предназначение устройства полупромышленного класса – поддержание температурного режима в помещениях с большой квадратурой. Оптимально использовать кассетную разновидность в:

  • торговых центрах;
  • общепите;
  • галерейных и музейных комплексах;
  • промышленных предприятиях (цехах).

Декоративная панель прекрасно дополнит любой интерьер

Более продвинутые системы способны ионизировать и увлажнять воздух внутри помещения.

Особенности установки кассетного кондиционера

Если рассматривать внешний модуль кассетной сплит-системы, каких-то особенностей, отличающих монтаж от стандарта классики, здесь не отмечается.

Совсем иное дело – внутренний кассетный модуль. В этом случае свои особенности, связанные с монтажом, обусловлены конструктивным исполнением блока.

Главные особенности монтажа кассетного модуля:

  • поверхность под установку кассеты строго горизонтальна;
  • зазор между явным и фальш-потолком не менее 350 мм;
  • конструкция потолка должна выдерживать 4-х кратный вес кассеты;
  • монтажная позиция соответствует требуемым расстояниям от преград.

Выполняя монтаж системы, следует учитывать расположение дверных проемов, нагревательных элементов, различных источников тепла.

Также установочную позицию следует согласовывать по точкам подвода питания, по возможностям подвода контурных трубопроводов и канала отвода конденсата.

Схема размещения кассеты

Схема размещения кассеты на потолке, которой следует придерживаться, выполняя монтаж кассетного кондиционера. Отход от установленных параметров грозит существенно снизить качество работы аппарата

Кассету необходимо монтировать таким образом, чтобы исключить наличие объектов, препятствующих равномерному распределению воздуха.

Как правило, устанавливать кассетный модуль необходимо как можно ближе к центральной точке помещения. Установка выполняется при снятой распределительной панели и входящих в панельную сборку других компонентов.

Кассетный модуль устанавливается методом подвеса. Поэтому на основном потолке приходится монтировать подвесные металлические стержни.

На поверхности основного потолка высверливаются отверстия для четырех анкерных стержней. Предварительно размечается размер (стандартный) между стержнями по ширине и длине.

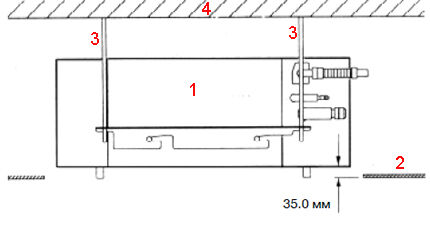

Схема подвеса кассеты

Схема подвеса кассеты: 1 – внутренний модуль кондиционера; 2 – уровень фальш-потолка; 3 – металлические опорные стержни с анкерами под крепление в бетонном потолке; 4 – бетонный потолок

На установленные стержни подвешивается кассетный модуль, выравнивается уровнем по горизонту и закрепляется. Соответственно, требуется отвести дренажную линию по всем правилам – под уклоном, без резких изгибов. А также и подвести трубки холодильного контура.

Только после выполнения этих работ собирается окружающая часть фальш-потолка и устанавливаются детали распределительной панели кассеты сплит-системы.

Помимо кассетной есть и другие виды потолочных систем кондиционирования. Чтобы подробнее ознакомиться с ними, переходите, пожалуйста, по следующей ссылке.

Кассетные кондиционеры каких марок лучше?

Кассетные кондиционеры Mitsubishi Electric

Главные параметры, по которым определяется лидеры, для кондиционеров следующие: надёжность, качество сборки, уровень шума. Не являются исключением и кассетные кондиционеры. Для них тоже важны эти параметры. Ещё можно прибавить фактор компактности: тот самый размер межпотолочного пространства.

Поэтому, и лидеры те же: Daikin, Mitsubishi, General.

Если брать недорогие бренды, то это: Ballu, Midea, General Climate.

Особенности обслуживания кассетного кондиционера

Как и для любой климатической системы, при эксплуатации кассетного кондиционера рекомендовано своевременное профилактическое обслуживание. Периодически нужно заменять воздушные фильтры, один раз в месяц очищать от пыли и прочих загрязнений пластмассовую панель кассетного модуля.

Конструктивные особенности кассетного кондиционера позволяют получить доступ к внутренним элементам через съемную декоративную панель, исключая необходимость разборки подвесного потолка.

Своевременная профилактика климатического оборудования обеспечит нормальную производительность прибора и предотвратит риски внезапных поломок, которые могут повлечь серьезные расходы на ремонт. Ряд профилактических работ по обслуживанию кассетных моделей следует доверить опытным специалистам из сервисного центра.
