Самодельный циклонный фильтр для мастерской: фото и видео

Циклон для пылесоса, описание и принцип действия прибора. Изготовление циклонного фильтра в домашних условиях из подручных материалов. Список необходимых материалов и инструкция.

Подготовительные работы

Как говорилось выше, можно сделать циклонный фильтр для мастерской за полчаса, но для этого нужно проконтролировать наличие всего необходимого для производства стружкососа своими руками, а именно: инструменты, материалы и расходники.

Инструменты

Для производства работ будут необходимы следящие инструменты:

  1. электродрель,
  2. шуруповёрт,
  3. электролобзик,
  4. циркуль,
  5. нож,
  6. струбцины,
  7. отвёртка крестообразная,
  8. карандаш,
  9. корончатое сверло по дереву (50-60мм),
  10. набор сверл.

Материалы и крепёж

Материалы можно использовать как новые, так и бывшие в употреблении, поэтому внимательно просмотрите нижеследующий список – возможно, что-то у Вас уже есть в наличии;

Воздуховод (шланг) для пылесоса гофрированный или в текстильной оплётке.
Канализационная труба диаметром 50мм и длиной 100–150 мм, в один из концов которой должен вставляться воздуховод Вашего бытового пылесоса.
Канализационный отвод градусов, длиной 100–200 мм, в один концов которого будет в дальнейшем вставляться воздуховод, указанный в п.1.
Ведро («большое») пластиковое 11-26 литров с герметически закрывающейся крышкой.
Ведро («малое») пластиковое 5-11 литров.Примечание

Важно, чтобы разница между двумя максимальными диаметрами ведер, была примерно 60–70 мм.
Лист фанеры толщиной 15–20 мм.Примечание. Размер листа должен быть больше максимального диаметра Большого ведра.
Саморезы по дереву с плоской широкой головкой и длиной 2/3 толщины фанеры.
Гелевый герметик универсальный.

Таблица стандартных размеров круглых пластиковых ведер.

Объем, л Диаметр крышки, мм Высота, мм
1,0 125 115
1,2 132 132
2,2 160 150
2,3 175 133
2,6 200 124
3,0 200 139
3,4 200 155
3,8 200 177
3,8 200 177
5,0 225 195
11 292 223
18 326 275
21 326 332
26 380 325
33 380 389

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Принцип работы циклона

Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Пошаговая инструкция сборки циклона

В продаже представлено много пылесосов циклонного типа. Агрегаты отличаются мощностью, назначением и стоимостью. Если есть желание сэкономить, то можно попробовать собрать сепаратор самостоятельно, используя недорогие материалы.

Такой отдельно взятый фильтр может успешно применяться как дополнение к строительному инструменту:

  • электролобзику;
  • перфоратору;
  • электродрели и др.

Работа подобного строительного инструмента часто сопровождается значительным выделением пыли и мелких частиц разного характера.

Между тем современные конструкции строительного инструмента оснащаются специальным каналом для удаления рабочих отходов непосредственно в процессе действия.

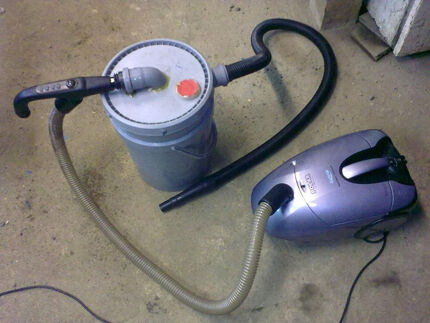

Строительный пылесос

Одна из многочисленных по разнообразию конструкций строительного пылесоса, где в качестве дополнительного аксессуара применяется циклонный фильтр. Эффективный инструмент для чистой работы

Но чтобы этот канал задействовать, необходим циклон или в крайнем случае пылесос, специально предназначенный под строительные цели.

Варианты исполнения самодельного циклона могут быть разными. Всё зависит от используемой материальной базы и видения проекта исполнителем.

Однако в любом случае необходимо придерживаться технологических критериев, которыми определяется правильная работа сепаратора:

  1. Форма корпуса.
  2. Расположение входного и выходного каналов.
  3. Пропорции в размерах компонентов.

То есть конструкция циклона должна обеспечивать как эффект завихрения потока, так и эффективную сепарацию мусора. Рассмотрим пошаговое исполнение своими руками одного из возможных проектов.

Шаг 1 — инструменты и базовые материалы

Из материалов, требуемых для производства циклона, потребуются:

  • труба пластиковая сантехническая длиной 125-150 мм, диаметром 50 мм;
  • пластиковый сантехнический уголок 30°;
  • два пластиковых ведра на 10 и на 5 литров;
  • фанера листовая;
  • шланг пылесосный стандартный.

Набор инструментов под изготовление циклона для пылесоса и его сборку своими руками включает: электродрель с набором свёрл (включая коронку 50 мм); электрический лобзик; измерительный и чертёжный инструмент; отвёртки, нож, струбцину.

Шаг 2 — изготовление корпуса и других деталей

Первым делом изготавливается цилиндрическая часть. Для этого используется малое (пятилитровое) пластиковое ведро. Верхняя часть ведра, выполненная в виде бортика, обрезается с учётом остатка ровных краев по линии обреза.

Разметка и вырез круга

Выполнение разметки для изготовления кольца, которое будет исполнять роль буртика цилиндрической детали (корпуса) будущего циклонного сепаратора

Полученная цилиндрическая емкость, напоминающая небольшой конус, переворачивается вверх дном, устанавливается на лист фанеры и очерчивается по диаметру.

Отступив от размеченного круга 30 мм к периферии, отмечают ещё один круг. Затем по разметке вырезают кольцо.

Вырез фигурного элемента

Выполнение разметки и вырез с помощью электрического лобзика фигурного элемента циклонного сепаратора. Кроме лобзика здесь требуется коронка для резки по дереву

Далее необходимо вырезать фигурный элемент, для чего используется режущая коронка по дереву диаметром 50 мм и электрический лобзик. Внешний диаметр ступицы фигурного элемента равен внутреннему диаметру ранее вырезанного кольца.

Детали циклонного сепаратора

Вот такой, примерно, вид готовых компонентов получается после завершения подготовительных работ по изготовлению циклона своими руками из широко распространённых материалов

В результате проведённых работ получают две детали (как на картинке выше) будущего циклонного сепаратора, сделанные из листовой фанеры.

Шаг 3 — соединение заготовок с цилиндром

На этом этапе вырезанное из фанеры кольцо надевается и закрепляется по линии верхнего обреза на приготовленном ранее из малого ведра цилиндрическом сосуде.

Крепление выполняется саморезами равномерно по всей окружности. Места сопряжения кольца и ведра по кругу тщательно герметизируются.

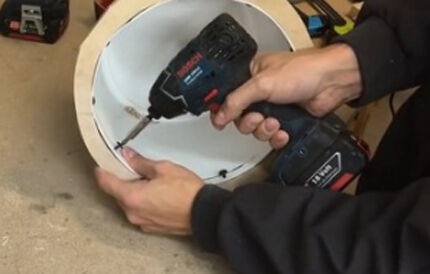

Закрепление кольца на кромке

Закрепление фанерного кольца на корпусе малого цилиндра циклона. Желательно предварительно разметить отверстия и засверлить на небольшую глубину для большего удобства вкручивания винтов

Установленное фанерное кольцо нужно дополнить со стороны открытой части цилиндра крышкой от большого пластикового ведра.

Но прежде крышку следует разметить и вырезать строго по центру отверстие, равное по диаметру внутреннему диаметру фанерного кольца. Вырезанную часть крышки наложить на кольцо и закрепить.

Крышка большого ведра

Накладка заготовки, сделанной из крышки большого пластикового ведра, на плоскость фанерного кольца. Получается своего рода стыковочный элемент циклонного сепаратора с мусоросборником

Шаг 4 — монтаж входного патрубка

Входной патрубок монтируется в области днища заготовленного цилиндра. Учитывая, что в состоянии полной сборки малый цилиндр будет стоять вверх дном, патрубок окажется в верхней точке циклона.

Отступив от плоскости днища примерно 10 мм, при помощи коронки вырезается отверстие в 50 мм. Чтобы сантехнический уголок плотно «сел», форма отверстия корректируется под «каплю».

Монтаж входного патрубка

Изготовление входного канала циклона при помощи сантехнического уголка. Применение уголка позволяет установить направление потока строго по касательной относительно стенки цилиндра циклона

Сантехнический уголок обрабатывают герметиком, устанавливают в отверстие и фиксируют саморезами.

Аналогичную операцию проводят по монтажу второго – выходного патрубка. Это отрезок сантехнической трубы 100-150 мм, который устанавливается непосредственно по центру днища малого цилиндра.

В итоге после проведенных мероприятий должна получиться конструкция, как на картинке ниже:

Монтаж выходного патрубка

Изготовление канала выхода с применением отрезка сантехнической трубы диаметром 50 мм. Для усиления опоры канала при монтаже используется деревянная накладка

Для прочности сантехнический патрубок оснащается дополнительно обечайкой, сделанной из фанеры. Таких элементов желательно сделать два и установить по обе стороны днища. После установки стянуть плашки саморезами. Конечно же, не забыть применить герметик в местах соединения.

Шаг 5 — монтаж фигурного элемента

Один из важных моментов сборки циклона своими руками – монтаж фигурного элемента, ранее изготовленного из листа фанеры. Именно благодаря этому элементу внутри малого цилиндра циклона формируется среда, способствующая эффективной сепарации.

Фигурный элемент монтируется на расстоянии примерно 10 мм от края открытой области цилиндра. При этом плоскость фигурной пластины, направленная внутрь цилиндра, не должна контактировать с патрубком выходного канала.

Расстояние между конечной кромкой патрубка и плоскостью фигуры составляет 25-30 мм, но допустимо подбирать экспериментально оптимальное расстояние.

Монтаж фигурного элемента

Установка фигурного элемента – пластины, вырезанной из листа фанеры. Этот элемент при работе циклона исполняет своего рода функции отсекателя, предотвращая захват мусора из мусоросборника

После установки пластины строго параллельно днищу малого цилиндра, крепление выполняют всё теми же саморезами с внешней части цилиндра, вкручивая винты в область, плотно прилегающую к внутренней стенке.

Для фиксации достаточно трёх-четырёх винтов, герметик здесь применять необязательно.

Шаг 6 — полная сборка циклонного сепаратора

Собственно, после завершения монтажа фигурной пластины конструкция циклона фактически собрана. Останется лишь «посадить» выполненную сборку малого цилиндра на верхнюю часть большого ведра из пластика.

Циклон в сборе

Полностью собранный циклонный сепаратор, сделанный своими руками из подручных материалов. Конструкция обеспечивает объёмный сбор строительного мусора и может успешно применяться в бытовой практике

Плотная посадка в данном случае обеспечивается частью областью крышки большого ведра, которая ранее была смонтирована на нижней плоскости фанерного кольца малого цилиндра.

Как видно по измерительной ленте, общая высота конструкции составляет чуть больше 50 см. При этом сборник мусора (нижняя часть) довольно объёмный.

Нюансы такого аппарата

Для того чтобы собрать свой строительный пылесос, необходимо иметь под рукой силовой агрегат, обороты которого должны составлять не менее 6 000. Что касается подручного материала, то он практически всегда может быть найден дома. В качестве донора для двигателя, можно применить не только старый пылесос, но и стиральную машину.

Если силовой агрегат найден, то нужно позаботиться о его герметичности. Также вам понадобится вентилятор. Очень часто в качестве корпуса для пылесоса берется обыкновенное ведро, в котором проделывается отверстие. Естественно, необходим и контейнер для мусора, и фильтр, который можно сделать своими руками.

На представленных видео показано несколько вариаций сборки строительного пылесоса. Рекомендуется изучить их, если вы решились на создание самодельной модели.

Тканевый мешок для пыли

Как сделать фильтр для пылесоса своими руками из тех материалов, что есть в подсобном хозяйстве? Пригодится плотный мешок из любой ткани, готовый обувной или сшитый специально.

Кусок текстолита, по размеру подходящий для имеющегося пылесоса, нужен, чтобы прикрепить к нему мешок. Для удерживания части попадающего в мешок мусора, необходим также зажим, который закрепит весь фильтр.

В текстолите делается отверстие по диаметру выходного клапана. Отверстие в мешке крепится к текстолиту, а в противоположном конце тканевого отдела вырезается дырка для выброса собранных частиц более крупного мусора. Ткань периодически следует снимать и чистить от мелкой пыли.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Подключение циклонного фильтра

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

5 ПРИЧИН ПОЧЕМУ СПЕЦИАЛИСТЫ ВЫБИРАЮТ ЦИКЛОННЫЙ ФИЛЬТР:

  1. Увеличивается срок службы пылесоса или радиального вентилятора, т.к. 95-99% мусора попадает в пылесборник, не долетая до двигателя!
  2. Менять мешки для пылесоса и складчатые фильтры нужно в 20 раз реже, следовательно, вы экономите до 20.000₽ ЕЖЕГОДНО!

    *посмотрите расчет экономии одного из наших клиентов магазина vseciklony.ru в теме на форуме Guns.ru:

    https://forum.guns.ru/forummessage/189/1207850-m40117973.html

    https://forum.guns.ru/forummisc/search/unsearch?user=kaba4ok&number=189

  3. Экономия времени, т.к. с циклоном возможно использовать пылесборник объёмом до 300 литров, что позволяет реже выносить мусор и не отвлекаться от работы!
  4. Циклон прост в установке и лёгок в использовании. Время монтажа конструкции от начала сборки до момента начала эксплуатации может доходить до 10-15 минут.
  5. Промежуточный пылеуловитель увеличивает ресурс турбины пылесоса в 20-50 раз, т.к. мусор попадает в турбину до 50-ти раз реже!

Видео

Видео, по которому сделан данный обзор:

Использование других емкостей

Вместо пластиковой бочки для сбора мусора можно сбить ящик из фанеры, древесно-стружечных плит или деревянных досок. Принцип подключения к трубам и пылесосу остается таким же, как и в случае использования готового изделия.

Еще проще было бы собрать собрать циклон для пылесоса своими руками из ведра, металлического или пластмассового, с крышкой. Если объем мусора небольшой, то такой емкости достаточно для работы.

Но, чем меньше площадь, предназначенная для накопления пыли и отходов стройки или производства, тем чаще ее придется освобождать.

Улучшение конструкции

Несмотря на правильную сборку и устройство фильтра для пылесоса своими руками, ни один самодельный прибор не очистит воздух полностью на 100%. Можно лишь снижать проценты содержания вредных веществ и мелкодисперсной пыли на выходе. Все эти показатели зависят от мощности используемого электромотора, объема емкости для сбора мусора, качества и длины шлангов, а также их диаметров.

Опытным путем определяются в домашнем производстве оптимальные размеры насадок, качество материала для фильтров, размер и конструкция бочек. Конечно, многое зависит от вида мусора.

В мастерской на входную вытяжную трубу можно добавить пылесборник в виде конуса. Его можно сделать из металла, пластика или фанеры. Наибольший эффект можно получить, повесив вытяжку прямо под пилой станка.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

  • Дорожный конус;
  • Трубы пластиковые (примерно 40 мм)
  • Угол на 45 градусов;
  • Фанера;
  • Кусочки ЛДСП;
  • Клеевой пистолет и стержни;
  • Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Готовое изделие
