Бутылкорез для пластиковых бутылок своими руками. Много самоделок можно сделать из простой пластиковой бутылки. А ещё больше из ПЭТ ленты, для нарезки которой я и смастерил БУТЫЛКОРЕЗ. Бутылкорез

Назначение бутылкореза

С помощью бутылкореза, можно за короткий промежуток времени качественно нарезать термоусадочную ленту из пластиковых бутылок. Она в домашнем хозяйстве, на даче будет просто незаменима. Благодаря прекрасным свойствам пластика, придумали использовать бутылку вторично – в виде ленты. При нагревании она плавится, дает усадку, становится очень прочной, ее практически невозможно разорвать.

Ленту можно нарезать любого размера: от тонкой, как леска и до одного сантиметра шириной. А можно и еще шире, при желании. После связывания лентой различных элементов, достаточно несколько секунд прогреть феном место связки, и прямо на глазах будет виден эффект усадки и утяжки ленты. Конструкция становится очень прочной.

Главная, базовая деталь всей конструкции — острое лезвие, его легко можно извлечь из канцелярского ножа. Режущая поверхность у ножа достаточно острая. Она не нуждается в дополнительной заточке. Промежуток, со стороны режущей поверхности, будет координировать размеры нарезаемых полос.

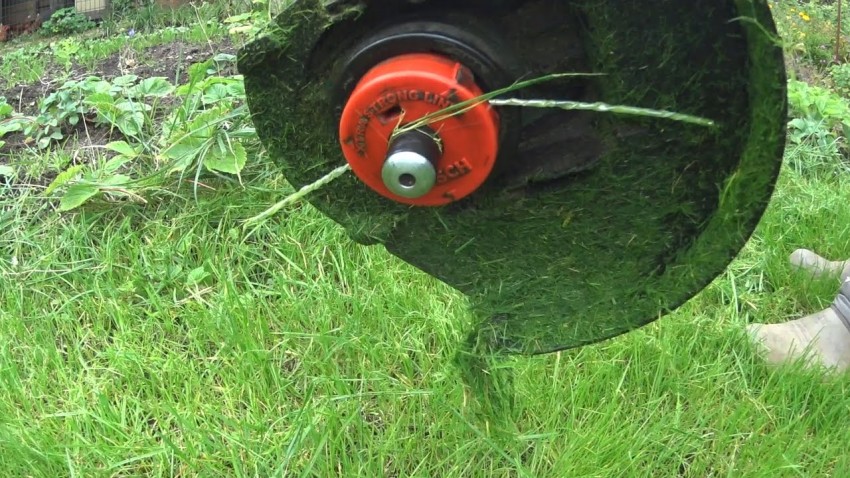

Полученную термоустойчивую ленту используют для:

  • обмотки рукояти инструментов;
  • плетения метелок, щеток, рыболовных донок;
  • использования как веревки для связывания различных элементов при хозяйственных работах, подвязки растений в саду;
  • для декоративных целей, изготовления спиральных гирлянд.

При использовании бутылки объемом на 2 л для нарезки, выходит около 35 метров ленты, толщиной 1,5 мм.

Назначение бутылкореза

Нарезка лент

Сооружения из пластиковых бутылок

Теплицы из пластиковых бутылок

Готовая теплица средних размеров стоит более 15 тыс. руб. Я точно знаю, поскольку интересовалась этим вопросом. Прибавьте к тому стоимость сборки. Не все же могут разобраться, что там к чему. Но есть альтернатива, которая не уступает по эксплуатационным качествам и обойдётся вам… всего-то в 500-700 пустых пластиковых бутылок! =))
Пластик, из которого делают бутылки, в 20 раз прочнее плотного полиэтилена. Он отлично держит температуру, не плавится на солнце и может служить десятилетиями. У теплицы из пластиковых бутылок есть ряд преимуществ:

  • она дешёвая;
  • долговечная;
  • легко ремонтируется;
  • лёгкая по весу, её можно переставить при необходимости;
  • выглядит довольно симпатично.

Теплица из пластиковых бутылок. Фото с сайта parkdoma.ru
Я погуляла по разным сайтам и поняла, что существует 2 основных способа использования пластиковых бутылок при строительстве:

  1. У каждой бутылки отрезается дно. Берётся тонкая рейка и на неё нанизываются все бутылки. Получатся готовые строительные планки.
  2. У бутылок отрезается дно и горло. Затем то, что получилось, — средняя часть — разрезается вдоль. Получается прямоугольный кусок пластика. Его проглаживаем утюгом (обязательно через твёрдую бумагу), чтобы выровнять. Из таких вот листов сшиваем листы побольше. Желательно внахлёст. Использовать можно шило; для скрепления деталей — кордовую нить или проволоку. Не рекомендуется сшивать ниткой или леской — швы быстро сгниют и разойдутся.

Теплицы из пластиковых бутылок. Фото с сайта ru.pinterest.com
Когда листы (планки) готовы, можно и каркас сделать. Делают его из обычных деревянных брусков с помощью молотка и гвоздей. Форма — любая. Можно — домиком, можно — треугольником. А затем уже на каркас крепим то, что сделали из бутылок. В первом случае планки нужно ставить максимально близко друг к другу, чтобы ветер не гулял. Ну и всегда можно скотчем подклеить. В общем, разберётесь!)) А во втором случае готовые пластины из пластиковых бутылок просто прибивают к деревянному каркасу.
Важный момент — крыша. В общем-то, хороший каркас способен выдержать довольно тяжёлый вес, но знающие люди советуют крышу покрывать не бутылками, а поликарбонатными листами. Или на зиму чем-то укреплять — вдруг снега много навалит. Вот ещё интересная публикация по теме:

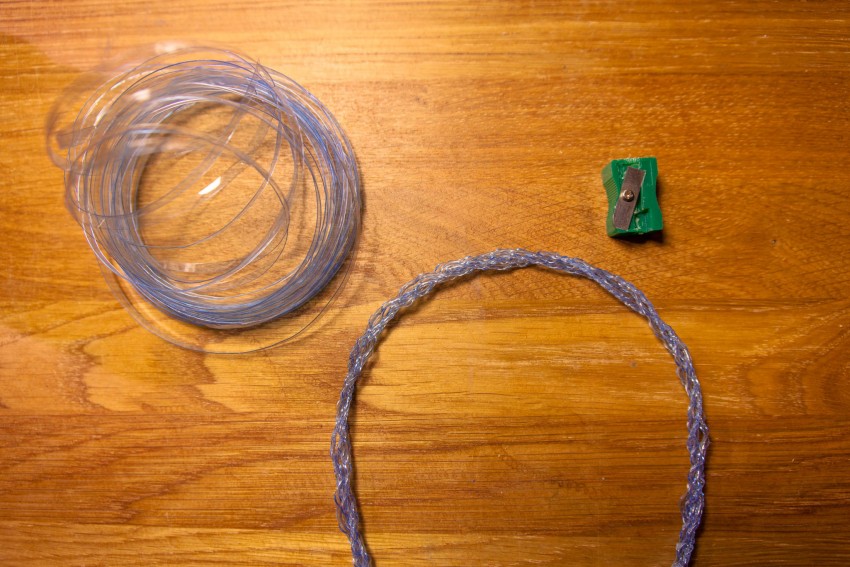

Как нарезать пластиковую ленту

У людей, привыкших к «мусорным композициям», часто не возникает мысли, что из пластиковых бутылок можно изготовить действительно красивые вещи. Для этого не нужно искать каких-то сложных приспособлений. Для большинства поделок понадобится лишь специальный инструмент – бутылкорез, чтобы быстро изготовить пластиковую ленту различной ширины. Разрезать бутылку можно и ножницами, но занятие это занимает намного больше времени. Сделать бутылкорез для пластиковых бутылок своими руками несложно. Существует несколько вариантов, самым популярным из них считается станок из железного уголка и лезвия канцелярского ножа.

Пластилин и 3D моделирование. (Перенос сложной детали в программу)

Ruvim
Идет загрузка

Загрузка

28.05.2021

3305

32

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

Всем привет!

Поступила заявка от моей жены на создание подстаканника для детской к…

Рекомендации по работе с ФП-383

Один
из лучших позитивных фоторезистов для процессов жидкостного травления в
микроэлектронике. Превосходит по устойчивости в жидкостных травителях все
существующие на рынке отечественные и импортные фоторезисты. Обладает высокой
адгезией ко всем полупроводниковым и металлическим поверхностям. Не требует
обработки поверхности промотором адгезии.

Фоторезист
может использоваться как для контактной, так и для проекционной фотолитографии.
Имеет превосходный контраст и светочувствительность.

Рекомендации по применению

Подготовка поверхности

Для удаления воды с
поверхности подложку следует непосредственно перед нанесением фоторезиста
прогреть при 200 С в течение 30 минут и
охладить до комнатной температуры.

Условия применения:

Нанесение

  1. Распределить 1-2 мл
    фоторезиста на поверхности и дать растечься в течение 2 сек максимум.
  2. Привести во вращение
    центрифугу. Центрифуга должна обеспечивать достижение скорости вращения 3000
    об/мин максимум за 0,3 сек. Время центрифугирования составляет 25-30 сек.

Толщина пленки фоторезиста в зависимости от скорости вращения:

Предварительная сушка

Рекомендуются сушка в термошкафу конвекционного типа с принудительной вентиляцией при
температуре 95 С, с
контролем температуры в пределах + 1 С. Время
выдержки: 30 мин.

На промышленных линиях фотолитографии следует
подобрать скорость и температуру конвейера так, чтобы обеспечить условия,
эквивалентные конвекционному термошкафу.

Экспонирование

Экспонирование ультрафиолетовой лампой в диапазоне
350-450 нм.

Проявление

Рекомендуется проявитель
УПФ-1Б для максимального контроля над
процессом.

Термообработка после проявления

Термообработка необходима
для увеличения стойкости пленки фоторезиста в процессах жидкостного и сухого
травления.

Рекомендуются термозадубливание в термошкафу конвекционного типа с
принудительной вентиляцией при температуре 120 —
125 С. Время выдержки: 30 мин. Для более сильных травителей
возможно повышение температуры задубливания до 145 С.

Удаление

Для удаления пленки фоторезиста ФП-383 рекомендуется экологически
безопасный сниматель СПР-01Ф или кислородная плазма.

Меры предосторожности

В соответствии с сертификатом безопасности.

Хранение

Хранить
в сухом помещении при температурах 10-21 С в закрытых коричневых стеклянных бутылках.
Гарантийный срок хранения — 12 месяцев от даты розлива.

Деревянное устройство

Изготовить бутылкорез своими руками можно, взяв за основу небольшой деревянный брусок. Также потребуется канцелярский нож (его лезвие), металлическая лента и несколько шурупов длиной 15 мм.

Брусок должен вмещаться в руке (примерно 4,5 х 4,5 х 17 см). Сверху по центру брусок разрезается вниз на несколько сантиметров. По передней стороне делается надрез примерно до середины толщины бруска. Оба надреза должны пересекаться. В горизонтальный вставляется нож острием к недопиленной боковине. Закрепляется он там кусочками металлической ленты, прикрученными шурупами.

Дно бутылки срезается. Делается надрез, чтобы образовалось начало ленты. Далее бутылку одевают на заготовку. Принцип работы и устройство видны на фотографии выше.

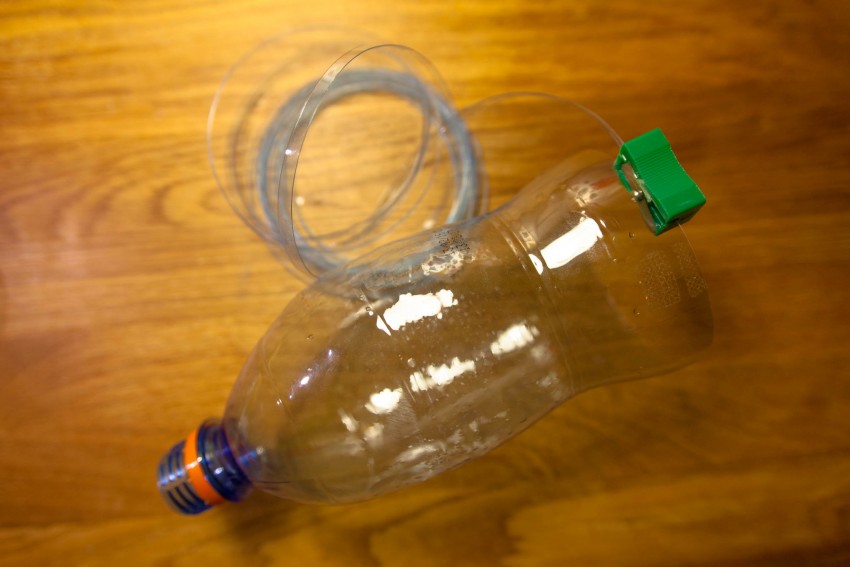

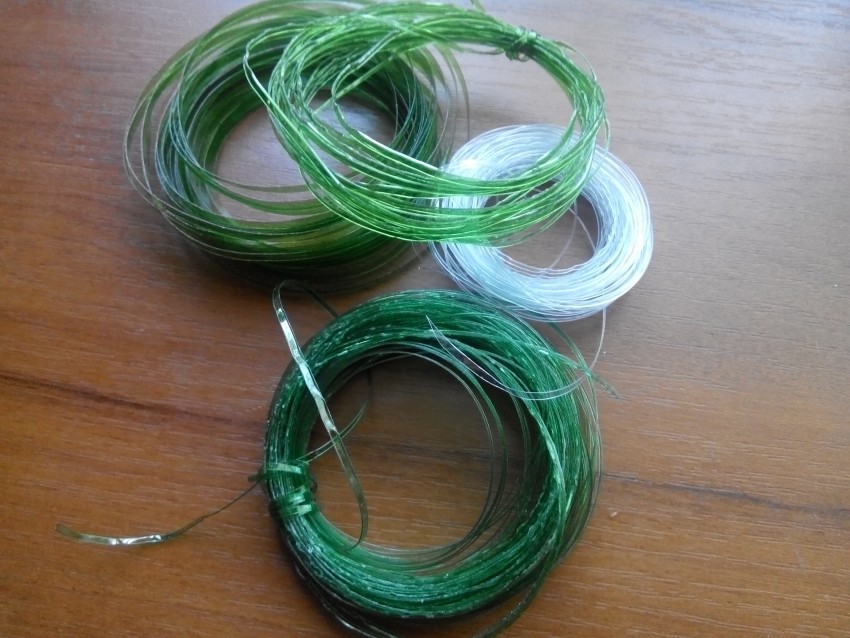

Фото нарезки пластиковых бутылок

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Ветрогенератор своими руками
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях ;)

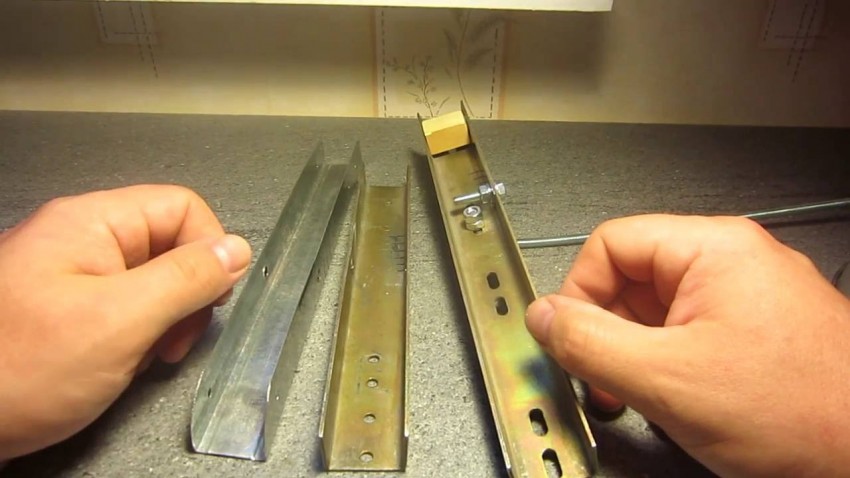

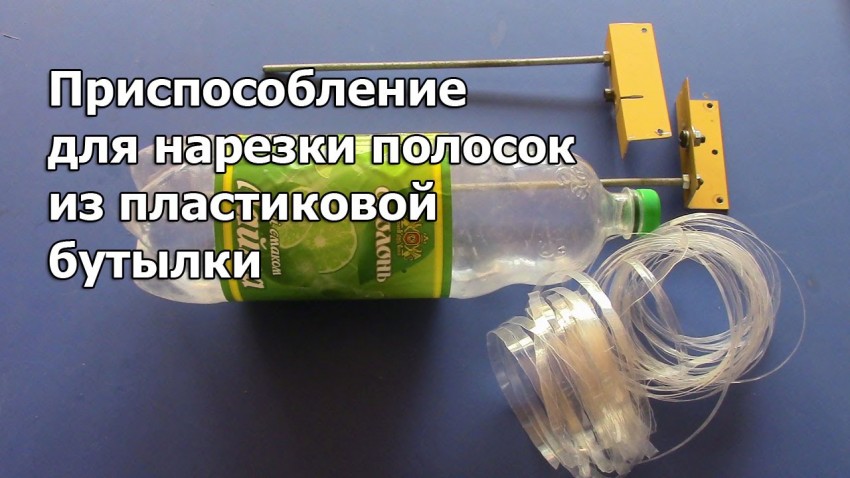

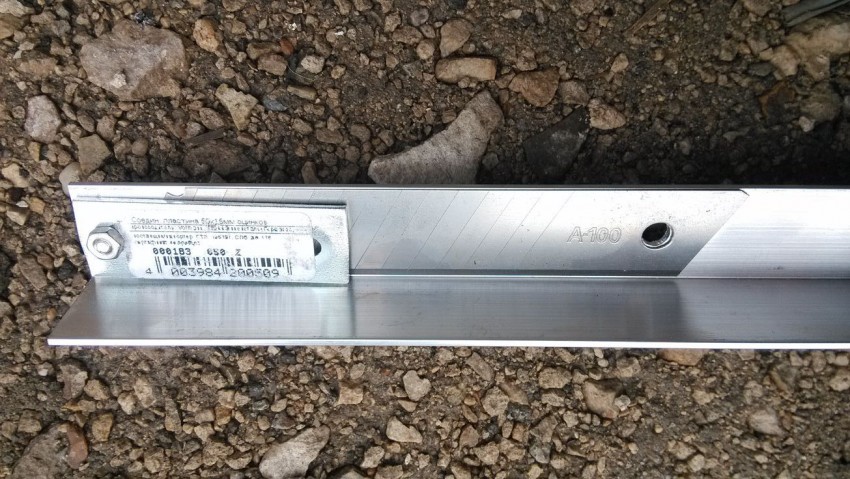

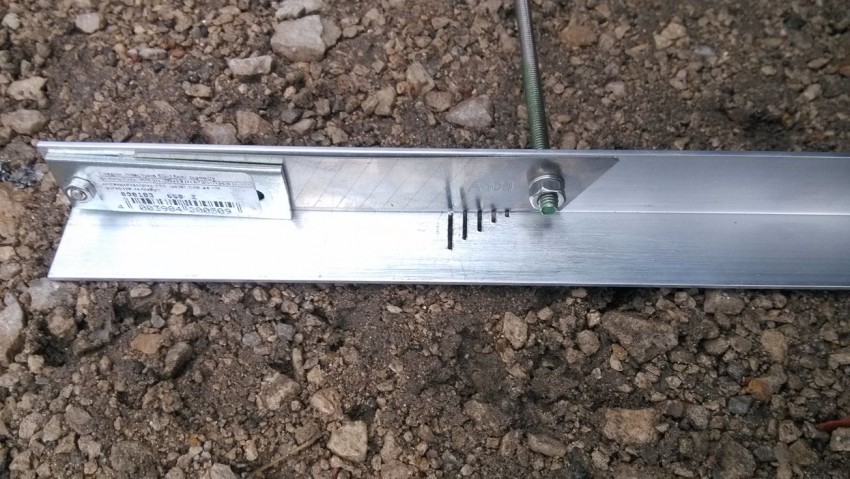

Бутылкорез из железного уголка

Чтобы сделать простой бутылкорез своими руками, понадобятся:

  • уголок из прочного металла;
  • лезвие от канцелярского ножа;
  • шурупы и гайки;
  • плашка для нарезания резьбы;
  • вороток;
  • стальной штырь диаметром 6 мм;
  • ножовка по металлу;
  • дрель.

Процесс изготовления станка для нарезки бутылок:

  1. Стальной штырь по диаметру должен совпадать с отверстием в канцелярском ноже, потому на его нижней части нужно нарезать резьбу, используя плашку и вороток. Конец штыря должен легко входить в дыру, но не выскальзывать.
  2. В уголке высверливается отверстие такого диаметра, чтобы нож можно было плотно прижать к нему штырём.
  3. На обратной стороне уголка при помощи ножовки по металлу делают пропилы различного размера. От их размера и глубины будет зависеть ширина получающейся ленты из пластиковой бутылки.
  4. Все отверстия нужно обработать наждаком с обеих сторон уголка, иначе лента будет запутываться или неровно нарезаться, цепляясь краями за металлические заусенцы.
  5. Внутренние части выравниваются при помощи шила, а затем снова обрабатываются наждаком.
  6. Осталось собрать конструкцию на болты, прикрепив штырь к уголку.
  7. Чтобы лезвие ножа не сдвигалось, внутрь уголка желательно добавить упор для него из железной скобки или деревянного бруска.
  8. Штырь нужно немного загнуть в сторону, тогда бутылка будет прижиматься к уголку за счёт собственного веса.

Этапы изготовления своими руками

Приспособление можно сделать простое ручное и усложненное с фиксацией. Бутылку перед началом разрезания освобождают от дна, делают небольшой надрез в нижней части. Далее от этого надреза нарезают ленты по желаемому размеру. Отходами станут только дно с горлышком.

Изготовление бутылкореза можно разделить на несколько этапов:

  • выбор конструкции;
  • приобретение материалов, подготовка нужного инструмента;
  • составление чертежа устройства;
  • изготовление и дальнейшее использование.

Подготовка материалов и инструментов

Бутылкорез можно сконструировать разными способами, в зависимости от этого, потребуются и различные материалы. Для первого способа более легкого, набор материала и инструментов следующий:

  • доска из ламината 30 х 20;
  • шайбы разных размеров: большие, маленькие;
  • болты и гайки;
  • лезвие от канцелярского ножа;
  • дрель со сверлами;
  • карандаш;
  • шуруповерт и гаечный ключ.

Перед началом работы над вторым видом бутылкореза, более сложным, необходимо подготовить материалы и инструменты в следующей последовательности:

  • металлический отрезок швеллера или алюминиевый уголок;
  • лезвие от канцелярского ножа, карандаш;
  • гайки, шпильки М5 или М6, шайбы, болты, деревянный брусок распорку;
  • металлическую пластину;
  • дрель, отвертку, линейку;
  • ножовку по металлу.

Если требуется больше тонкой ленты, то станок лучше сделать по разработанному чертежу, чтобы все рабочие элементы идеально совпадали.

Разработка чертежа

Бутылкорез можно изготовить разных видов. Чтобы вся конструкция получилась точной, предварительно лучше составить чертеж выбранной модели. Ниже показан готовый сварочный чертеж бутылкореза пластиковых бутылок Адвоката Егорова.

По чертежу понятно, что конструкция не стационарная. Ее можно использовать как в помещении, так и на улице. Она небольших размеров, очень удобная в обращении.

Чертеж бутылкореза универсальный. Благодаря этой конструкции, можно резать ленты любых размеров, в большом количестве. Конструкцию невозможно сломать.

Чертеж можно упростить, если не хочется возиться с металлом, можно сделать простой вариант бутылкореза из канцелярского ножа и деревянного бруска или ламината. На чертеже будет только разметка для крепления шайб, лезвия в основании ламината.

Но есть и усложненная форма устройства, для изготовления которой чертеж крайне необходим. Чертеж конструкции с ручкой показан ниже. С помощью этой конструкции получается очень большое количество ленты, разных размеров за короткий промежуток времени.

Сборка деталей с учетом изделия

В зависимости от выбранной конструкции бутылкореза, сборка будет отличаться одна от другой. Но в любом случае, она не займет много времени и труда.

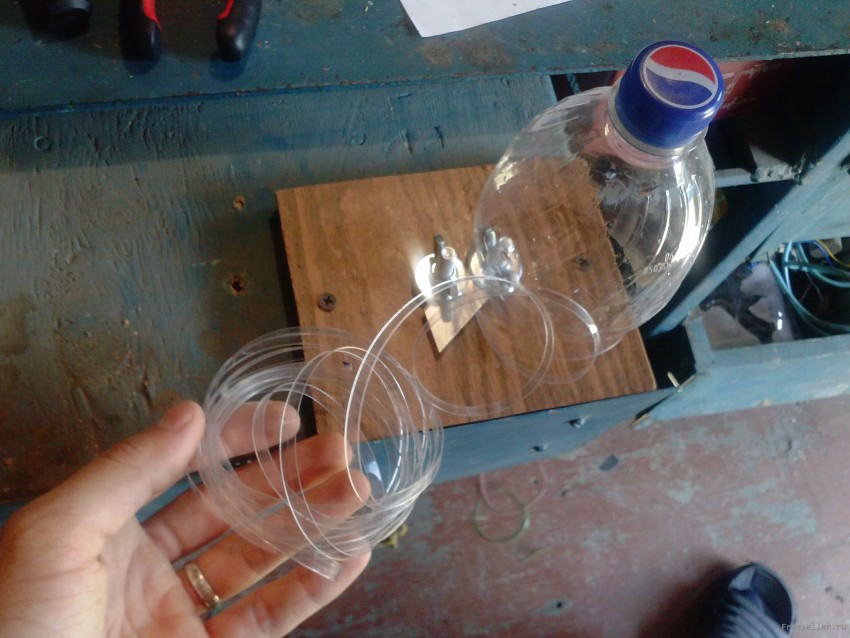

На основе канцелярского ножа

Сборка упрощенной модели состоит из следующих этапов:

  1. Подготавливают материал: отрезок ламината, шайбы, гайки и болты, лезвие и весь необходимый инструмент.
  2. На середине доски из ламината располагают две шайбы бок о бок, помечают карандашом места для отверстий, просверливают.
  3. Ставят 2 болта и закрепляют, их следует «утопить».
  4. Для нарезки ленты по размеру с толщиной двух шайб, кладут на оба болта по две шайбы.
  5. Лезвие надевают на любой из болтов.
  6. Укладывают на болты опять по одной шайбе.
  7. Лезвие настраивают, чтобы заметная часть режущего края находилась в участке кратчайшего пути от одной шайбы до другой.
  8. Шайбы равняют, подтягивают гайки. Бутылкорез готов. Его, возможно, укреплять на столе для удобства саморезами.

Материалы

Соединение болтов и шайбОдеваем на каждый болт по три шайбы.ЛезвиеЛезвие от строительного ножа, самая главная деталь бутылкореза.ЛезвиеВставьте лезвие от строительного ножа.ШайбыОденьте шайбы и закрутите гайки.Использование струбциныЗакрепите бутылкорез на крышке стола струбциной.Размещение бутылкиОт бутылки предварительно отрежьте дно и сделайте начало ленты. Вставьте бутылку в бутылкорез.Использование бутылкорезаЛевой рукой прижмите бутылку вниз, а правой без рывков тяните ленту.

Модель Егорова

Усовершенствованная конструкция самодельного бутылкореза Егорова представляет собой металлический уголок или швеллер, на который закрепляется режущая часть. Этапы изготовления следующие:

  1. Подготавливают материал с инструментом.
  2. На металлическом швеллере или уголке просверливают сквозное отверстие для болта М5 так, чтобы оно совпадало с отверстием в лезвии.
  3. Отступают от отверстия на ширину гайки.

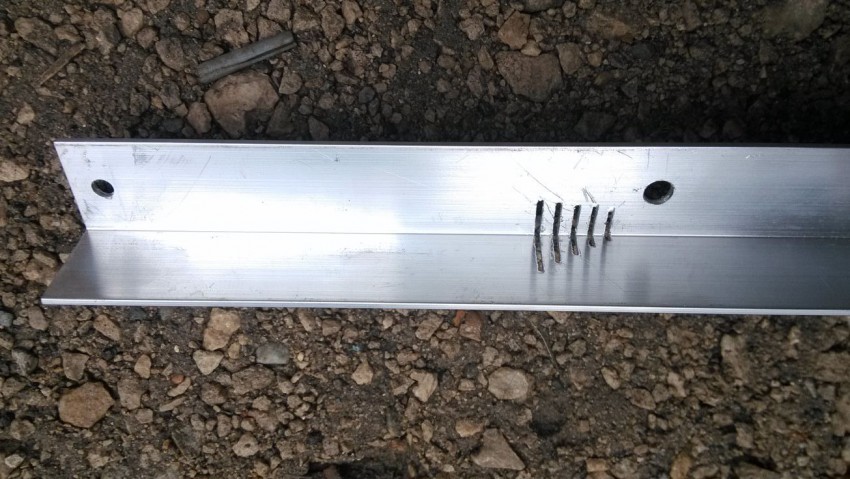

  4. Делают пропилы разных размеров — глубины на расстоянии. Глубина каждого пропила — это ширина будущей ленты. Пропилы зачищают наждачной бумагой от неровностей и заусениц.
  5. Внутри уголка на уровне пропилов крепится канцелярское лезвие с помощью болтов и гаек (в просверленных отверстиях). Чтобы оно не ездило по сторонам, можно добавить ему упор в виде скобы или бруска по желанию.
  6. Укрепляют шток тоже на болтах и гайках.
  7. Для оси можно использовать штырь или обыкновенный гвоздь. На нем делают резьбу до 20 мм, край резьбы загибают. Ось будет подавать небольшой угол отрезания ленты, и подавать бутыль. Конструкция готова.

Некоторые нюансы при сборке:

  • несмотря на то, что лезвие у конструкции будет находиться внутри, разметку проводить надо снаружи;
  • важно не забыть сделать отверстие для шпильки;
  • на прилегающей стороне пропилы должны получиться чуть шире, для более плотного прилегания бутылки к лезвию.

Лезвие нужно расположить в уголке таким образом, чтобы оно было направлено в сторону бутылки, для правильного уклона нарезания ленты. Бутылки из пластика для нарезки на ленты стоит выбирать ровные, без рельефных изгибов, от этого может ухудшаться качество ленты. Очень важно в самом начале работы, после удаления дна, сделать ровный, идеальный надрез на бутылке.

Конструкцию изготовить своими руками очень просто и нужно. В домашнем хозяйстве появится на многие годы полезный инструмент, с помощью которого можно будет постоянно снабжать себя полезным подручным материалом.

Что такое бутылкорез

Где применить такую ленту?

Такая лента из бутылки обладает невероятной прочностью и имеет термоусадочные свойства. Стоит обмотать ею, скажем, две деревянные заготовки, завязать узелком.

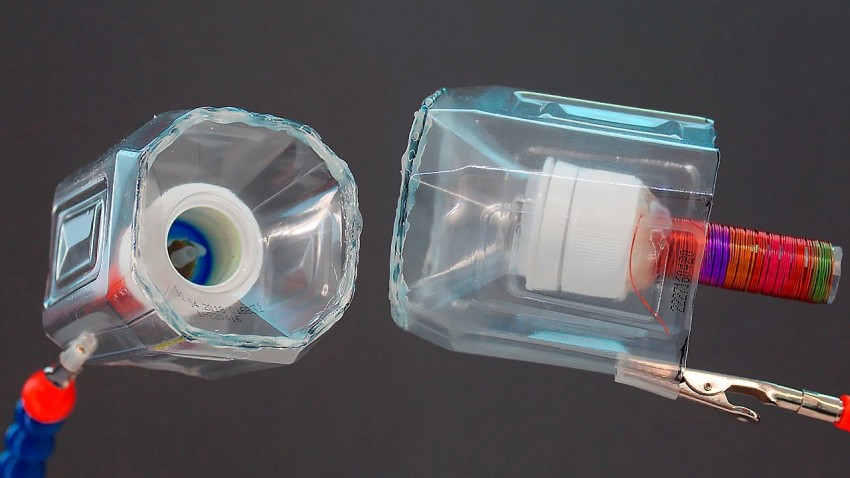

Как для ПЭТ бутылки сделать универсальный бутылкорез и где с пользой применить эту ленту

Далее нагреть феном или зажигалкой.

Как для ПЭТ бутылки сделать универсальный бутылкорез и где с пользой применить эту ленту

И теперь, просто так эти заготовки не разъединить.

Как для ПЭТ бутылки сделать универсальный бутылкорез и где с пользой применить эту ленту

Они прижаты прочно друг к другу и даже не колышутся.

Как для ПЭТ бутылки сделать универсальный бутылкорез и где с пользой применить эту ленту

А где использовать эти знания, решать только вам. всем пока.

Мощный бутылкорез с чертежом

Далее смотрите на видео мощную установку для нарезки ленты из пэт бутылок, которую можно применять даже в промышленных масштабах. Особенность ее в высокой надежности и производительности. Мастер сделал чертеж резака, который он сделал на основе бутылкореза адвоката Егорова. Если вы не хотите делать всю конструкцию, то используйте ту часть чертежа, которая отражает основную рабочую часть, которая совпадает с устройством, которое сделал адвокат Егоров.

Скачать чертеж бутылкореза.

На видео подробности изготовления резака для бутылок

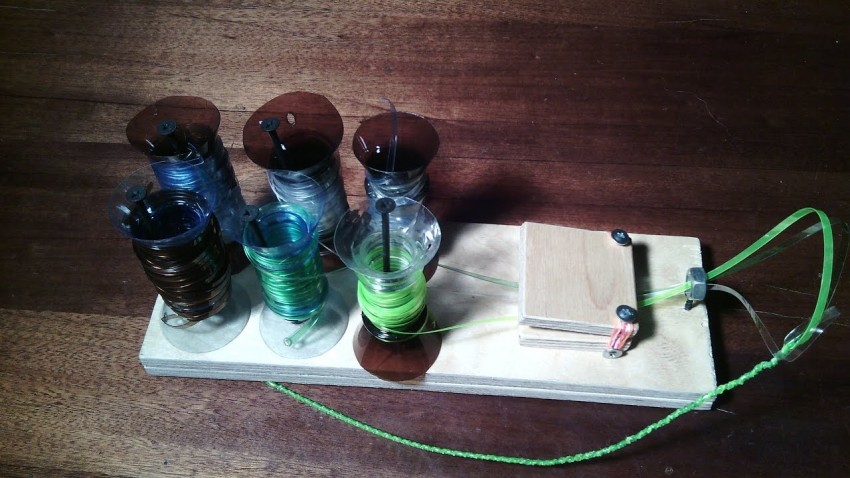

Фото приспособлений для нарезки бутылок


Также рекомендуем просмотреть:

  • Идеи как сделать станок для сверления
  • Какую люстру лучше выбрать
  • Направленные Wi-Fi антенны
  • Советы по выбору раздвижных дверей
  • Как выбирать кондиционер для квартиры
  • Капает и течет смеситель
  • Усилитель звука своими руками
  • Как сделать римские шторы
  • Идеи самодельных электрогенераторов
  • Концепция вечных фонариков
  • Схема как сделать самодельный металлоискатель
  • Идеи маленькой гардеробной
  • Почему потеют пластиковые окна
  • Идеи как использовать пространство под лестницей
  • Технологии производства древесного угля
  • Идеи обустройства кладовок в квартире
  • Советы как выбрать качественные пластиковые окна
  • Как выбрать вытяжку на кухню
  • Идеи, как сделать поделку из пряжи
  • Какие уровни лучше выбирать
  • Как выбрать хороший роутер для дома
  • Какой шуруповерт лучше выбрать
  • Советы как выбрать хороший холодильник
  • Как сделать красивый кристалл
  • Как работать с краном под давлением
  • Эффективные способы как выкрутить сломанный болт
  • Самодельные фонарики своими руками
  • Лучшие идеи как хранить игрушки
  • Как выбрать хороший пылесос
  • Рекомендации как правильно выбрать ванну
  • Какое отопление лучше выбрать
  • Какой котел для отопления выбрать
  • Какую кухню лучше выбрать
  • Как выбрать качественную плитку
  • Какие обои лучше выбирать
  • Советы для выбора пола
  • Лучшие идеи строительных лесов
  • Какие увлажнители воздуха лучше
  • Какие окна лучше выбрать
  • Как выбрать ортопедическую подушку и матрас
  • Лучшие идеи зонирования пространства
  • Какой матрас лучше выбрать
  • Быстрая и пошаговая уборка квартиры
  • Что такое акустический выключатель
  • Как сделать генератор дыма
  • Самодельный пресс из домкрата
  • Простой ветрогенератор своими руками
  • Как сделать солнечную батарею
  • Какой аудиопередатчик лучше покупать
  • Индукционные системы для отопления
  • Идеи электровелосипедов своими руками
  • Самодельные стельки с подогревом
  • Фильтры низких и высоких частот
  • Как сделать воскотопку
  • Идеи самодельного пескоструя
  • Как сделать точилку для ножа
  • Советы для правильного выбора смесителей
  • Современные варианты перегородок
  • Меловые доски в интерьере
  • Рекомендации по выбору ламината
  • Как нужно выбирать стиральные машины
  • Как устранить трещину на лобовом стекле
  • Правильная установка розеток
  • Как правильно выбирать диван
  • Как выбирать газовые котлы по критериям
  • Советы как правильно выбирать утюг
  • Как правильно выбирать телевизоры
  • Разновидности направляющих для ящиков
  • Как правильно выбирать шторы

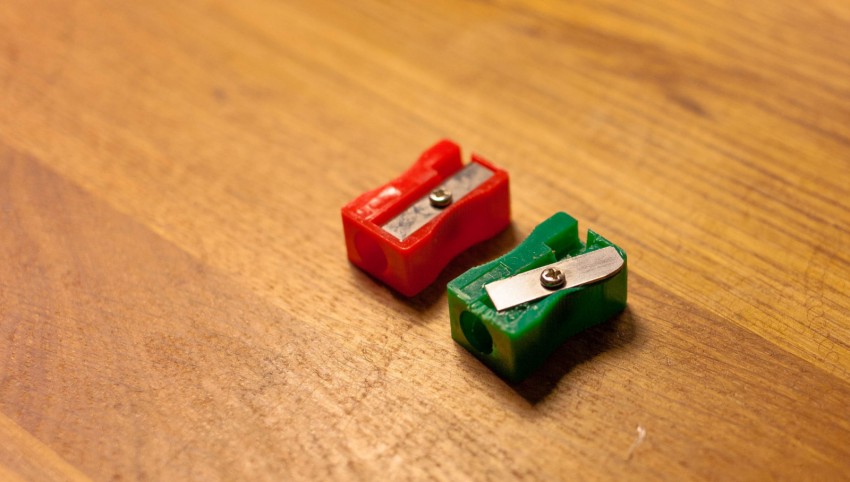

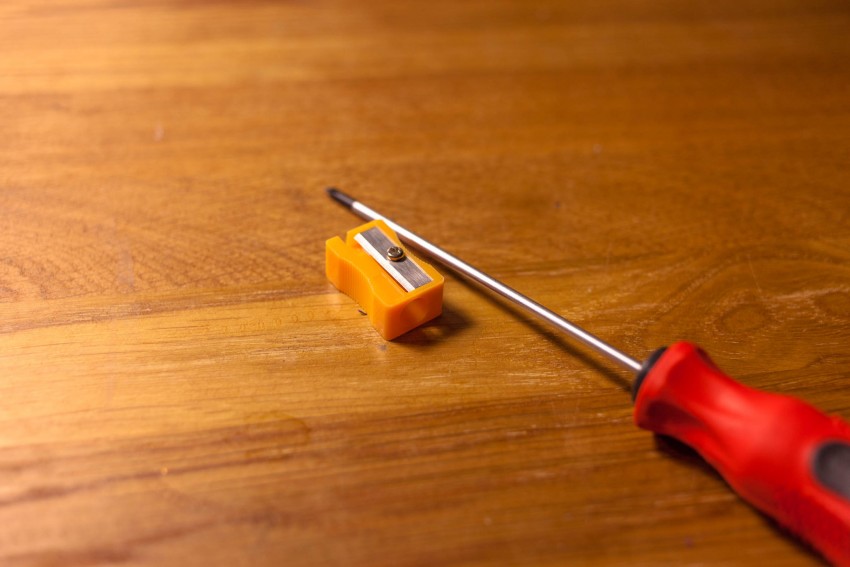

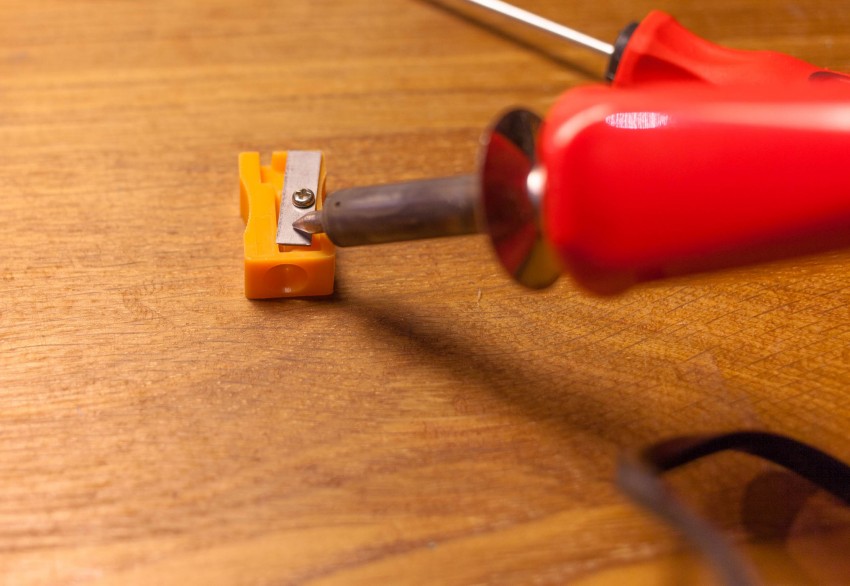

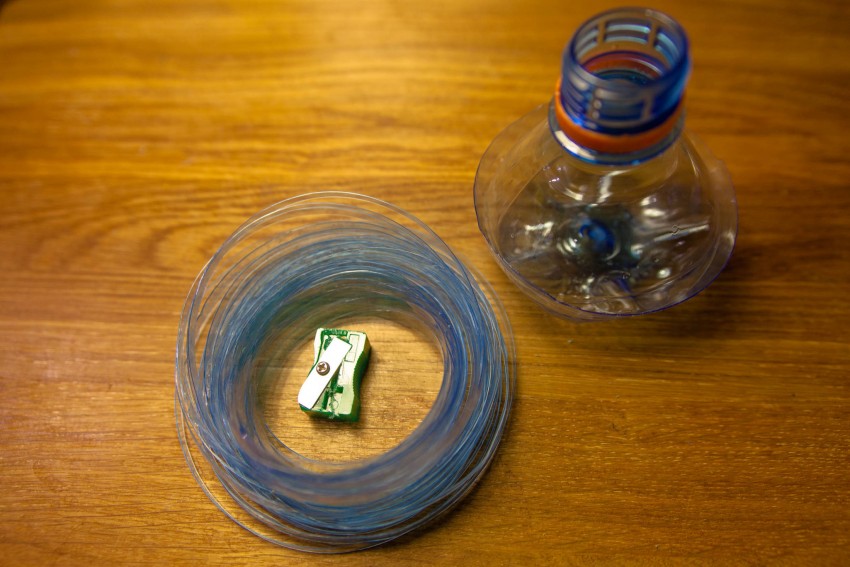

Фото приспособлений для нарезки бутылок

Читайте здесь — Как обустроить кладовку в квартире: особенности размещения и ее назначение. 100 фото-идей дизайна кладовой. Проект, ремонт, наполнение системами хранения

( 2 оценки, среднее 4.5 из 5 )

Как сделать игрушки из пластиковых бутылок

Игрушки змеи своими руками

Делайте смешных змей из пены, создав нехитрое устройство дома!

Вам понадобится:

  • Ножницы.
  • Пластиковые бутылки с водой.
  • Старые полотенца.
  • Резиновая полоска.
  • Небольшая миска.
  • Средство для мытья посуды.

1. Обрежьте нижнюю часть пластиковой бутылки.

2. Закрепите полотенце на нижней части бутылки с помощью резинки.

3. Опустите бутылку полотенцем вниз в миску с мыльным раствором. После этого можно создавать змей из крошечных пузырьков.

Важно! Необходимо быть осторожным, чтобы предотвратить попадание мыльной жидкости в ротовую полость и глаза.

Крокодил игрушка своими руками

Вам понадобится:

  • Две пол-литровые пластиковые бутылки.
  • Пробки от бутылок.
  • Нож.
  • Ножницы.
  • Клей.
  • Тонкая бумага.
  • Кисточка.
  • Парафинированная бумага.
  • Глазки (например, можно использовать пуговицы).

1. Ножом и ножницами обрежьте бутылки пополам, затем обрежьте одну часть так, чтобы оставалась высота 7 см.

2. Обрежьте края бутылок так, чтобы крокодил был согнут.

3. Приклейте ножки-крышки к крокодилу равномерно.

4. Сделайте плотные шарики из бумаги и прикрепите их как глазки крокодила.

5. Обклейте весь корпус тонкой зеленой бумагой.

6. Вырежьте из парафированной бумаги и приклейте лапки, глаза и зубы. Покрасьте зубы в белый цвет, а ноздри и глаза в черный.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
