Ремонт шланга пылесоса: как разобрать и прочистить шланг своими руками? Как его поменять? Как вытащить носок и игрушку? Что делать, если он порвался?

Как починить шланг для пылесоса своими руками: разобраны основные причины поломок шланга и самые простые способы их починки. Также рассмотрены более сложные технологии восстановления пылесосных шлангов, часто применяемые в бытовой практике. Подобраны фото и видеорекомендации по выполнению ремонта.

Содержание

Конструкционные особенности шланга

Большинство гофрированных шлангов клининговой техники представляют собой трубку, выполненную на основе эластичного материала (полипропилена).

Трубка обычно имеет длину не более 1,5 метра. Благодаря гофрированной поверхности, аксессуар обладает свойством растягиваться в небольших пределах.

Шланг для пылесоса

Классическое исполнение рабочего рукава пылесоса. Два подвижных патрубка соединяются между собой гофрированной эластичной трубкой. Подобная конструкция позволяет легко манипулировать аксессуаром при уборке

Один конец эластичного трубопровода заканчивается коротким отрезком жёсткой пластиковой трубки. Эта деталь является звеном соединения с удлиняющей штангой или непосредственно с рабочей насадкой пылесоса.

Противоположная концевая часть шланга оснащается коротким патрубком-замком, посредством которого образуется замковое соединение с модулем пылесоса. Этот патрубок-замок фактически также является продолжением гофрированной трубки.

Порыв шланга на стыке

Традиционные точки разрывов пылесосных шлангов – область соединения гофрированного рукава с технологическим концевиком. Образуются трещины или разрывы по причине увеличенной нагрузки для этой зоны в процессе уборки

Практика пользования пылесосами отмечает, что именно по линиям стыка эластичной гофры с концевыми жёсткими элементами чаще всего происходит разрыв, а поломка шланга считается одной из распространенных поломок пылесоса.

Между тем, образование даже небольшого порыва шланга ведёт к существенной потере эффективности уборочной техники.

Косметический ремонт

Иногда бывает так, что из-за низкого качества материалов, в некоторых местах шланг начинает сифонить — в нем появляются небольшие трещинки или разрывы. Эти проблемные места можно исправить при помощи медицинского пластыря либо полихлорвиниловой изоляции.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Для того чтобы отремонтировать шланг от пылесоса этими средствами:

Наложите на места разрыва заплатку из пластыря с тщательно намотанной поверх ПВХ изоляцией

Старайтесь наматывать как можно плотнее, с небольшим запасом на обе стороны, потому как гофрированная трубка может пропускать воздух.
В местах, где образовались трещины, осторожно распилите жесткую основу и накрутите шланг друг на друга. Затем сверху для плотности намотайте изоленту или скотч.

Пылесос незаменим при уборке в квартире или доме. Как правило, основной корпус прибора, включая электромотор, служит достаточно долго. Из строя зачастую выходят пластиковые детали периферии. Зачастую это происходит со шлангом, без которого устройство полностью теряет пригодность.

Остаётся только купить новый прибор, но это достаточно дорого и нецелесообразно, так как старый пылесос в целом работоспособен, или попытаться найти подходящий шланг, что не всегда просто и быстро, да и к тому же не бесплатно. Как по-другому справиться с ситуацией, а именно – отремонтировать испорченный шланг?

Хорошо склеим – долго поработаем

Но ничего страшного: сами поломали – сами и починим, тем более, что ко многим моделям, в первую очередь старых образцов, найти замену шланга очень проблематично. Универсальных шлангов не существует (чтобы там ни писали производители), так как они подходят не ко всем моделям. Мало того, каждый бренд старается выпускать шланги, которые подходят только к его маркам.

Гофрированная трубка для пылесоса изготавливается из резины или пластика, а в некоторых изделиях в гофр вплетается корд – металлическая проволока, которая служит усилителем для ребер жесткости. Вся эта конструкция чаще всего ломается в местах стыков гофры и пластиковых элементов концевиков.

*Нужно помнить, что даже небольшой свищ, пропуская воздух, уменьшает мощность машины и ее втягивающие свойства.

Как с этим быть? Приступить к ремонту своими руками – для этого не нужно быть «технарем» с академическими знаниями, а из подручных материалов потребуется всего лишь отвертка, нож и клей. Насчет клея, оговоримся сразу: не верьте рекламе о сверхпрочности, многокомпонентности и так далее. В магазине это написано на каждом втором тюбике, но в действительности все далеко не так.

Как починить шланг пылесоса

В нашем случае клей – самый главный элемент ремонта, поэтому подойдите к выбору основательно: почитайте, что пишут в интернете, посоветуйтесь со знакомыми, «достаньте» расспросами продавца-консультанта. Никаких «жидких гвоздей» или «моментов» – если хотите и дальше тягать пылесос за «хобот», то только сильный клей, желательно тот, что действует по принципу холодной сварки. Можно посоветовать что-то типа «Loctite», который способен выдержать в растяжке несколько тонн, но во-первых, он не всегда есть в продаже, во-вторых, заплатить за тюбик клея порядка 12-15 долларов, при такой же цене самого шланга. Стоит ли оно того? Хотя в хозяйстве для самых разнообразных склеек вещь очень полезная.

Можно использовать старый добрый двухкомпонентный эпоксидный клей ЭДП, а можно купить тюбик китайского «супер – 101». Дешево и сердито! Главное не приклеить пальцы – и это не шутка. Будьте внимательны.

Материалы для изготовления

Шланги для пылесосов изготавливают из различных материалов: пластмассы, резины или полпропилена. Самое главное их качество – способность увеличивать длину и хорошая эластичность.

Описание

Пылесос – многофункциональный прибор, который помогает провести уборку любого помещения.

Данный прибор состоит из следующих элементов:

  • основной корпус с мотором, пылесборником и фильтрами;
  • гофрированные шланги и трубы, которые могут быть как наружными, так и внутренними;
  • насадки для сбора пыли и мусора.

Шланг пылесоса – гофрированная трубка, которая изготовлена из полипропилена, резины или пластмассы. Многие устройства имеют вставки из железных прутьев, которые придают конструкции жесткость и прочность. Отличительные черты – высокий уровень эластичности и возможность увеличивать свою длину. Стандартная длина шланга составляет 150 см.

На обоих концах устройства установлены пластмассовые патрубки. К одному патрубку крепятся специальные насадки для уборки, а второй конец изготовлен в виде муфты, которая соединяет шланг и основной корпус аппарата.

Можно выделить ряд основных параметров, которые оказывают влияние на выбор шланга.

  • Диаметр – важный показатель, от которого зависит мощность всасывания. Для каждой модели пылесоса производитель самостоятельно выбирает диаметр гофрированной трубки.
  • Длина – показатель, который влияет на удобство проведения уборки и на маневренность аппарата.
  • Материал изготовления – основной параметр, который соответствует модели пылесоса, а также способу уборки (сухая или влажная).
  • Конструкция – показатель, на который оказывает влияние назначение и особенности пылесоса. Шланги для моющих устройств имеют дополнительные водяные трубки и спусковые крючки, которые фиксируются при помощи специальной защелки. Для регулировки всасывания устанавливают пульты управления с источником питания.
  • Ценовой диапазон – главный показатель, который влияет на период эксплуатации прибора и его качество.
  • Эластичность – свойство шланга, которое оказывает влияние на долговечность и удобство уборки.

Наиболее распространенные участки деформации:

  • возле ручки и в месте соединения с основным корпусом;
  • в средней части трубки.

Причины появления дефектов

Трещины, разрывы, проколы на теле шланга пылесоса могут появляться по разным причинам. Однако главной причиной, конечно же, следует считать неправильное обращение с этой деталью.

Какие действия пользователя приводят к появлению дефектов на теле гофрированной трубки?

Рассмотри подробнее:

  1. Буксировка пылесоса с места на место через шланг.
  2. Сгиб трубки под недопустимыми углами в процессе уборки.
  3. Неаккуратное применение в условиях чистки объектов с острыми краями.
  4. Хранение не по инструкции.

Естественной причиной образования дефектов также следует считать истечение срока службы изделия, износ, низкое качество материала.

Неправильная работа с пылесосом

Нередко нарушение правил эксплуатации владельцами уборочной техники приводят к появлению дефектов на теле гофрированного рукава. Работая с пылесосом, не рекомендуется применять физическую силу по отношению непосредственно к шлангу

Буксировка пылесоса с места на место путём вытягивания аппарата за рабочий шланг – практика достаточно частая.

При этом многие владельцы пылесосов проделывают такие «фокусы» совершенно не подозревая о грядущих последствиях. Между тем инструкция к любому пылесосу чётко гласит – так делать нельзя!

Сгиб трубопровода под недопустимым углом может иметь место, когда владелец пылесоса в пылу уборки стремится достать зоны, теоретически недосягаемые по эксплуатационно-техническим параметрам уборочной техники.

Шланг согнутый под крутым углом

Такой сгиб рукава гофры способствует быстрому появлению трещины или разрыва. Поэтому манипуляции со шлангом во время уборки пылесосом должны исключать сгибы гофры под крутыми углами

Несколько раз такие попытки могут завершиться вполне удачно. Однако прочность материала по отношению к недопустимым нагрузкам не безгранична. А потому в самый неподходящий момент трубопровод попросту лопнет в том месте, где был недопустимый перегиб.

Проведение уборочных работ может выполняться в разных условиях. Например, в условиях чистки мебели, каркас которой имеет металлические детали с острыми гранями. Если в таких условиях манипулировать шлангом неосторожно, есть все предпосылки для появления порезов на теле гофры.

Наконец, правила хранения уборочной техники, конкретно расписанные в инструкции пылесоса, тоже нельзя нарушать, так как нарушение здесь – одна из причин для неисправности шланга пылесоса.

Правила хранения аксессуаров

Условия хранения принадлежностей бытовой уборочной техники напрямую влияют на качество материала, из которого изготовлен тот же рабочий шланг. Поэтому нарушения правил хранения способствуют появлению дефектов

Так, хранение аппарата вместе с аксессуарами, или отдельно аксессуары, при температуре ниже рекомендуемой ведёт к снижению прочности материала гофрированной трубки.

Резкие температурные перепады, нагруженное состояние, недопустимые перегибы также критичны для материала шланга.

Особенности конструкции шланга пылесоса

Шланги пылесосов от компании LG делают в виде гофрированной трубки длиной от 1 до 2 м. На одном конце трубки имеется патрубок, соединяющий её с пылесосом. На другом конце находится звено, которое соединяет трубку с насадкой или удлиняющей штангой.

Особенности и устройство

Эта деталь всегда имеет такую конструкцию, чтобы исключался самостоятельный «выход» из крепления. Составными частями телескопических трубок являются:

  • внешний канал;
  • внутренний канал с ориентированной по оси удерживающей планкой;
  • стопор (иногда несколько стопоров);
  • манжету наружной трубки, охватывающую внутренний канал.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Корпус манжеты содержит дополнительный стопор и его привод. Данный привод сделан в формате поворотного тела, контактирующего напрямую со стопорным блоком. Прежде фиксирующие выступы приходилось вводить в запорные отверстия внутренних каналов. Эти отверстия формировались методом штамповки, и потому иногда находились не под углом 90 градусов. В результате конструкция периодически «выскакивала» из гнезда.

Телескопическая всасывающая труба фиксируется в заданном положении при помощи встроенной пружины. В изделиях всех ведущих марок она закрыта изнутри – открытие изначально не предусматривается. Чаще всего пружинный блок похож на выгнутое кольцо. Дополнительно добавляются неразборные зубчики и колпачки.

Инструкции по самостоятельному ремонту

Если гибкий рукав пылесоса поврежден – это не повод для принятия решения относительно смены бытовой техники.

Как показывает пользовательская практика, дефектный гофрированный шланг пылесоса вполне доступно привести в нормальный рабочий вид. И сделать это довольно просто своими руками. Рассмотрим варианты.

Вариант #1 — ремонт простым отрезом

Чаще всего порывы образуются в местах соединения гибкого шланга с твердыми пластмассовыми концевиками-патрубками.

Неважно, в какой именно части образовался порыв – в точке соединения трубки под штангу или в точке соединения патрубка-замка. Принцип ремонта в обоих случаях одинаковый.

Патрубок-замок изнутри

Внутренняя область патрубка-замка одной из моделей бытового пылесоса. Здесь хорошо видны линии трека – направляющих, по которым конец рукава вкручивается, создавая своего рода резьбовое соединение

Для ремонта в таких случаях потребуется единственный инструмент – острый нож.

Ход выполнения работ:

  1. Выполнить ровный отрез шланга чуть в стороне от порыва.
  2. Извлечь аккуратно остаточный материал гофры из внутренней части концевика.
  3. Обработать зачищенную внутреннюю область герметиком.
  4. Аккуратно навернуть концевик на обрезанный конец шланга.

Как правило, концевые пластиковые части имеют внутри винтовой посадочный трек.

Поэтому ровно отрезанная часть гофры хорошо вкручивается во внутреннюю область концевика, а за счёт промазывания «резьбы» герметиком, соединение получается герметичным и достаточно прочным.

Разобранный концевик пылесоса

Конструкция разборного концевика, куда входит капроновая втулка с внутренней резьбой и кольцо-пробка. Капроновая втулка навинчивается на гофрированный рукав, затем сборка вставляется в корпус концевика и фиксируется кольцом-пробкой

Многие современные пылесосы, например, фирмы Samsung, комплектуются шлангами с разборными концевиками. Внутри которого «сидит» капроновая втулка с резьбой, куда вкручивается конец шланга. Капроновая втулка закрепляется внутри патрубка концевика кольцевой пробкой с фиксаторами.

Принцип ремонта таких сборок аналогичный. Потребуется только отжать фиксаторы, вынуть кольцевую пробку и капроновую втулку с оборванным куском шланга.

Затем оборванную часть извлечь из втулки, шланг подрезать, накрутить на обрезанный конец капроновую втулку и собрать всё в обратной последовательности.

Вариант #2 — использование метода накладного бандажа

Такого рода дефекты обычно появляются в результате повреждений механическими жёсткими предметами и нередко по вине самого владельца техники. Причем повреждения могут иметь вид порезов, разрывов, проколов.

Ремонт методом бандажа

Методика восстановления работоспособности рукава пылесоса путём применения куска резиновой камеры. Для этих целей хорошо подходит камера обычного велосипеда, имеющая чуть меньший диаметр и хорошие свойства растяжения

Здесь довольно практичным и эффективным способом восстановления работоспособности гофры шланга пылесоса видится использование в качестве ремонтного материала куска велосипедной резиновой камеры.

Инструкция ремонта:

  1. Ровно (перпендикулярно) вырезать поврежденный сегмент гофры.
  2. Хорошо очистить (обезжирить) торцы на отрезах.
  3. Взять цельный кусок велосипедной камеры длиной 80-100 мм.
  4. Насадить кусок камеры на любой из отрезков гофры и протянуть чуть дальше места отреза.
  5. Нанести на торцы резов клей типа «Момент» и соединить шланговые отрезки.
  6. Обработать поверхность гофры в области соединения универсальным клеем.
  7. Протянуть в обратном направлении по шлангу кусок камеры до полного охвата резиной места соединения.

Резина велосипедной камеры обладает хорошими свойствами растяжки, поэтому протяжка по шлангу особого труда не составляет.

Вместе с тем чуть меньший диаметр камеры позволяет получить достаточно плотную обтяжку гофры шланга в точке соединения. Нанесенный клей усиливает прочность на растяжение.

Таким способом получается аккуратное соединение, фактически не нарушающее эластичных свойств гофры.

Вариант #3 — применение термического метода

Есть ещё одна методика, более сложная, чем отмеченные выше способы, но результат по качеству можно получить на уровне заводского исполнения. Речь идёт о термическом способе восстановления дефектного шланга пылесоса при помощи термоусадочной трубки и строительного фена.

Ремонт термоусадочной трубкой

Способ восстановления при помощи термоусадочной трубки. Для применения такой методики необходимо иметь строительный фен или какой-то аналогичный тепловой инструмент

Следует отметить: в этом варианте резать (укорачивать) шланг нет необходимости, что имеет свои преимущества.

Инструкция производства работ следующая:

  1. Подобрать термоусадочную трубку по цвету и размеру диаметра гофры.
  2. Разобрать и демонтировать концевик на целой части шланга.
  3. Через освобожденный конец надеть термоусадочную трубку и протянуть до места порыва.
  4. Закрыть термоусадочной трубкой поврежденную область с запасом в несколько сантиметров по обоим краям.
  5. Строительным феном нагреть термоусадку, постепенно перемещая инструмент по всей длине заплатки.

Этот способ также хорошо подходит для исправления проколов и трещин в любой части гофрированной трубы.

Другой вопрос в том, что строительный фен или похожий инструмент – техника довольно специфичная и не всегда может оказаться под руками.

Вариант #4 — ремонт гофры с внутренними проводниками

Ещё одним, довольно сложным с технической точки зрения делом, является ремонт пылесосного шланга, конструкция которого содержит коммутационную электрическую линию.

Подобная система используется обычно на аксессуарах, дополненных рукояткой с панелью управления воздушным потоком, например, Samsung SC6573.

Шланг с проводами

Восстановление целостности рабочего рукава, внутри которого проходят проводники связи от рукоятки управления. Конфигурация протяжки проводов внутри таких систем может быть различной

Сложность ремонта заключается в том, что для устранения порыва требуется отрезать дефектный кусок, а вместе с ним неизбежно приходится резать коммутирующую линию, состоящую из двух проводников. Отрезанный провод впоследствии заново перепаивают на рабочие контакты.

Если вы являетесь обладателем пылесоса фирмы Самсунг, то советуем ознакомиться с информацией о типичных поломках техники этого бренда, которая изложена в этой статье.

Инструкция в таком случае следующая:

  1. Разобрать корпус патрубка-замка.
  2. Выкрутить из шланга патрубок ходом против часовой стрелки.
  3. Отрезать дефектную часть с учётом достаточной длины проводов.
  4. Перепаять контактные штыри на проводники.
  5. Собрать корпус патрубка-замка.

Порывы на таких системах могут появляться и на противоположной стороне, в месте соединения шланга с рукояткой управления. Также может иметь место дефект только обрыва проводов без разрушения шланга.

При таком состоянии дел ремонт усложняется ещё больше, так как приходится решать задачу восстановления работоспособности контактного механизма коммуникационной линии.

Вариант #5 — методика временного восстановления

Довольно часто владельцы пылесосов прибегают к простейшим способам починки шланга, когда образуется порыв, прокол или трещина. Для выполнения ремонта применяют обычно скотч, изоляционную или сантехническую ленту.

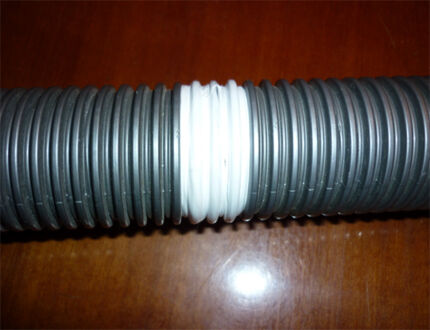

Временная латка лентой фум

Простейшая методика наложения временной заплатки. В данном случае использовалась сантехническая лента (фум), при помощи которой удалось локализовать дефект на время уборки

В принципе, эти меры временного характера, предпринимаемые на время эксплуатации до замены гофры новой, допустимы, но с точки зрения продолжения эффективной работы техники это не самый лучший вариант.

Если всё-таки решено применить какой-то из простых методов, в любом случае рекомендуется придерживаться стандартной инструкции:

  1. Область накладки скотча или ленты обязательно очистить.
  2. Желательно обезжирить ремонтируемый участок с помощью подходящих средств.
  3. Ленту накладывать плотно и ровно по принципу «виток на виток» не менее чем в два слоя.
  4. Конец ленты желательно закрепить на клей.

При соблюдении этой инструкции временная накладка на месте порыва может служить достаточно долгое время. Но статус «временная» от этого не меняется.

Алгоритм ремонта шланга пылесоса

1

В первую очередь обратите внимание на два металлических штыря, которые обеспечивают замыкание электрической цепи для работы регулятора мощности на ручке. Именно к ним подходят провода, которые впоследствии придется перепаивать

2. Открутите саморезы крепления держателя шланга.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

3. Надавливаем отверткой вовнутрь отверстий для снятия пружинного механизма крепления.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

4. Снимите защелку, которая находится наверху.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

5. Открутите направляющую шланга против часовой стрелки и снимите ее.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

6. Затем снимаете и обрезаете шланг.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

7. После обрезаете то количество витков провода, на которое вы обрезали длину шланга. Это нужно, чтобы после сборки шланг сохранял правильное рабочее положение, то есть втягивающим концом вниз.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонтаКак починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

9. При обратной сборке следите, чтобы оголенные части проводов не соприкасались. А лучше замотайте их изолентой. Изоляционная лента также пригодится для более прочной фиксации проводов в креплении.

Вот эти 9 шагов, которые вам нужно сделать, если у вас порвался шланга пылесоса. Надеемся, что эти 9 шагов не превратились для вас в 9 кругов ада, описанные Данте Алигьери. Если же предложенная технология ремонта шланга для пылесоса кажется вам неподъемной и тяжело усвояемой, то воспользуйтесь другим ценным советом от специалистов нашего сервиса ALM-zapchasti: просто .

Функция онлайн-подбора на сайте поможет сделать это максимально быстро. Практически также быстро, как если вы посмотрите марку, модель, серийный номер вашего пылесоса и позвоните нашему консультанту. Помните, что у нас вы можете приобрести запчасти к пылесосам по выгодным ценам, а на все комплектующие прилагается гарантия от производителя.

В любом случае, не спешите расставаться с хорошо зарекомендовавшими себя домашними помощниками, которые облегчают вам уборку, поддержание чистоты и порядка в доме. Надежный пылесос – незаменимая вещь для дома. И, если за 10-15 лет единственной неполадкой стал поврежденный шланг, то такой пылесос нужно обязательно вернуть к жизни и продолжить пользоваться им дальше!

Сегодня уже вряд ли удастся найти семью, в доме которой отсутствует пылесос. Этот незаменимый помощник стал чуть ли не основным бытовым прибором, и к выбору его технических характеристик и качества необходимо подходить со знанием дела. Но, как бы ни было прискорбно, какого знаменитого производителя ни был бы этот аппарат, слабость к разрыву деталей присутствует у всех раскрученных брендов. К сожалению, гибкость шлангов, даже из самых прочных материалов, не безгранична. И заметив разрыв в местах, где он изгибается, возникает вопрос: можно ли провести ремонт шланга пылесоса своими руками? Давайте же рассмотрим, как это можно осуществить.

Почему свистит шланг

При выборе шланга особое внимание нужно уделить проверке его внутренней части: она должна быть ровной, без выступающих рёбер. Если поверхность ребристая, то при уборке за рёбра цепляется воздух, образующий внутри трубы завихрения, которые и вызывают свист. Это может происходить и при попадании внутрь целлофана или других предметов. Нужно открутить шланг, проверить, нет ли внутри него засоров. Если есть – прочистить их с помощью проволочного крючка, закруглённого конца линейки или троса.

Как с ними обращаться

Начать имеет смысл с того, как разобрать воздушную магистраль пылесоса LG. Строго говоря, эта деталь пылесоса разборке не подлежит. В случае поломки останется только ее выкинуть и приобрести взамен новую. Дело в том, что шланги на заводах подвергаются высокотемпературной пайке. Чтобы разобрать и собрать изделие, как полагается, понадобится не менее совершенная технологическая линия.

Но не менее важно знать, как прочистить шланг пылесоса. Простейший способ сделать это — подсоединить его штатным образом и нажать на кнопку запуска

Однако бывает так, что это не помогает.

Заменой палке может послужить проволока. Но надо действовать аккуратно. Очистка шланга возможна путем промывки горячей водой. Главное, чтобы ее температура не была чрезмерной. Очень часто засоряющиеся шланги придется заменять.

Ремонт при обрыве у основания

Это одна из частых поломок. Для того, чтобы выполнить такой ремонт, нужно:

  1. Отрезать повреждённое место.
  2. Штуцер – деталь с резьбой на концах – хорошо прочистить от мусора.
  3. Целую трубку соединить со штуцером.
  4. Нанести клей на отрез и вкрутить в штуцер или соединить с помощью изоленты.

Напоследок об электронике

Надо сказать, что электросхемы пылесосов, кроме самых дорогих с микропроцессорами, особой сложностью не отличаются. Электрическая принципиальная схема пылесоса, которую можно считать близкой к типовой, приведена на рис. ниже. Напряжение сети в данном случае 110 В. Для напряжения 220 В сопротивление R1 увеличивают до 150 Ом и его мощность до 2 Вт. R5 берут 330 кОм, VR1 и VR2 по 470-510 кОм, R3 – 24 кОм 2 Вт. Рабочее напряжение всех конденсаторов – 630 В.

Электрическая принципиальная схема пылесоса с регулировкой мощности

R3 задает максимальную мощность пылесоса, его можно менять в пределах 12-47 кОм. VR1 – оперативная регулировка мощности, а VR2 выставляется ее минимальное значение, и тут нужно быть осторожнее. Дело в том, что, если якорь мотора остановится, каждый полупериод напряжения сети через него потечет пусковой ток, равный 3-5 рабочего, и дорогой мощный симистор (TRIAC по схеме) сгорит

Поэтому при настройке схемы движок VR2 сначала ставят на минимальное сопротивление, потом от ЛАТРа дают напряжение 175 В и VR2 очень осторожно, без перерегулирования, уменьшают обороты мотора до 700-800 об/мин

Термозащита в такой схеме осуществляется также несложно: параллельно C3 подключают терморезистор на 1-1,5 МОм (для напряжения сети 220 В) с обратно-логарифмической температурной характеристикой. Физически терморезистор должен находиться в тепловом контакте в корпусом мотора, но быть электрически от него изолирован. «Холодный» терморезистор (при комнатной температуре) на работу схемы не влияет, но при нагреве до 70-80 градусов его сопротивление упадет до 1-0,5 R3, C3 в течение полупериода станет заряжаться медленнее, маломощный симистор DIAC открываться и открывать TRIAC позднее, и мощность мотора снизится вдвое-вчетверо. Примерно таким же образом возможно доработать большинство пылесосов с регулировкой мощности, но без защитной автоматики.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Инструкция по разборке и замене двигателя пылесоса

Сердцем пылесоса является мотор, и обычно коллекторный. Независимо от того, какая причина неисправности произошла, требуется ли ремонт двигателя пылесоса, необходимо разбираться в последовательности разборки агрегата. Для этого необходимо иметь представление об устройстве пылесоса.

Итак, чтобы осуществить ремонт пылесоса Самсунг своими руками, потребуется выполнить следующий перечень работ:

  1. Отключить прибор от электросети.
  2. Снять уплотняющую решетку и отвинтить болты, на которых крепится крышка отсека пылесборника.
  3. Отсоединить блок управления и крышку пылесборника (пылесборник либо откручивается, либо элементарно вынимается).
  4. Для того чтобы добраться до мотора пылесоса, под пылесборником расположена система сбора мусора, под которой корпус соединен с двигателем, необходимо отвинтить потайной винт, либо произведя не сложные манипуляции отделить корпус прибора от основания.
  5. Так как двигатель защищен специальной прокладкой, которая фиксируется на входе приемного шланга, ее необходимо будет снять и очистить, либо заменить на новую.
  6. С двигателя демонтируются провода, подающие питание, которые прикручены к нему винтовыми зажимами.

Когда двигатель окажется «на руках» вне прибора, его в первую очередь необходимо будет проверить на целостность подшипниковых пар (верхних и нижних). При обнаружении трещинок или неровностей, подшипники обязательно рекомендуется заменить на новые

К тому же следует обратить внимание на исправность якоря двигателя и целостность щеток

После того, как будет осуществлен монтаж-отсоединение от электрического провода, потребуется отсоединить мотор от станины. Затем двигатель нужно будет извлечь из кожуха, путем откручивания болтов при помощи отвертки, линейки или планки и легкого постукивания молоточком по кожуху, потому как очень просто повредить его целостность. Далее от мотора отсоединяется вентилятор (крыльчатка), который держится на встроенных гайках. Иногда гайки дополнительно фиксируют на двигателе клеем, поэтому на данном этапе в запасе желательно иметь растворитель. Под вентилятором обычно находятся 4 шурупа, которые поочередно откручивают, и тем самым получают свободный доступ к мотору.

При выявлении нарушений или поломок — поломка муфт или зубьев шестеренок, а также смещение обмотки — неисправности ликвидируются, а вышедшие из строя детали меняются на новые. Сборка двигателя пылесоса производится в обратном порядке.

Как проверить качество ремонта техники?

Качество ремонта поврежденной детали пылесоса можно проверить способом проверки велосипедной камеры:

  1. Наливаете в ванну, ведро, какую-нибудь другую емкость воду и опускается отремонтированная трубка.
  2. Включаете пылесос и ставите на режим “выдув”.
  3. Наблюдаете, где есть утечка воздуха.

История про то, как очень легко починить шланг от пылесоса Керхер.

Пылесос Karcher WD 3.200 радовал нас больше года, но внезапно шланг у основания рукоятки порвался. Я снесла его в ремонт, но там не взялись за работу, так как этот шланг нужно выкинуть и купить новый. Хорошо, что в магазине не было запасных частей, и купить шланг к пылесосу керхер не удалось. Потому что, как оказалось, починить его — дело пяти минут, и даже без клея! Смотрите сами.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Вот порванный шланг: видно, что порвался шланг у керхера в классическом месте: у основания рукоятки. Разрезаем шланг в месте повреждения.Видно, что гибкий шланг намотан, словно оплетка, на пластиковую трубку. Эта трубка вертится внутри рукоятки, посажена не на клей, а на клепку, в общем, неразборное соединение.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Тяну за кончик спирали и снимаю остатки шланга полностью. Трубка имеет наружную резьбу, на которую очень легко накручивается шланг!

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Две минуты накручивания — и шланг как новый, только короче на 3 см. Мне, конечно, повезло, что шланг порвался у рукоятки, а не в середине. Но если бы работник ремонт-сервиса знал, что шланг настолько легко чинится, то заработал бы легкие деньги ^_^

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Я дольше писала, чем занималась шлангом. Отсюда вывод: глаза боятся — руки делают

Запинить

Форум / Технологии / Ремонт шланга от пылесоса

Задайте интересующий Вас вопрос на нашем форуме без регистрации
и Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума! Почему мы в этом так уверены? Потому что мы платим им за это!

Узнать подробности

Есть старый пылесос типа «Ракета», работает надёжно и безотказно, сделано в СССР.

Правда, гофрированный шланг разорвался в нескольких местах. Могу-ли я его как-то заклеить или залатать? Может имеется альтернативная замена этого элемента? Прошу совета.

Сразу напрашивается вариант использования сантехнической гофрированной трубы.

По-моему, сходство их внешнее очевидно, а по размеру что-то вроде того. Осталось выяснить длину шланга и придумать способ крепления. Мне кажется, это не должно быть большой проблемой.

Латать и клеить порванный шланг для пылесоса труд крайне неблагодарный, ничего хорошего не получится. Лучше всего сразу купить новый шланг. Конечно для старого пылесоса новый шланг вы вряд ли найдёте, поэтому берите для современных. Срезайте входной патрубок и с помощью хомута крепите патрубок со старого шланга.

Ваш вариант даже лучше. Только наверняка этот старый пылесос используется где-то на даче или в гараже, а новый шланг от современного пылесоса будет стоить от тысячи рублей. Весь вопрос в том, готов ли хозяин на такие расходы?

У старых пылесосов была такая проблема. Ни чем, кроме изоленты в те времена это не чинили. Не вижу способа и сейчас. Хотя, если порыв был близко к концу шланга, его аккуратно обрезали (там внутри армирующая стальная проволока). А гофра из патрубка просто выкручивалась- как по резьбе.

Раньше все заматывали изолентой и сама она была более качественная. В принципе, и сейчас ничто не мешает также сделать, если не хочется покупать новый дорогой шланг. Старый шланг будет не очень гибкий, но это не беда.

Нынешняя торговая сеть с наличием различного предложения данного товара позволит вам без труда подобрать сменный шланг к вашему пылесосу. Арматуру подключения к пылесосу и к щетке оставляете, а остальное все нужно заменить, тем более это не дорого.

Принципы работы и устройство

Перед тем как начать ремонт, стоит тщательно изучить устройство отпаривателя для одежды и всю техническую документацию к нему, определить тип отпаривателя, и только потом приступать к починке своими руками.

В продаже имеются два типа: напольный и ручной. Ручной компактен, рассчитан на глажение предметов одежды из легких тканей, а также дезинфекции бытовых вещей. В силу того, что объем резервуара небольшой, а мощность уступает напольному типу, диапазон его применения не столь широк, как у последнего. Вертикальный напольный стимер представляет собой конструкцию, внешне напоминающую пылесос со шлангом и щетками. Благодаря колесам его легко перемещать. Мощность и объем выше, время работы дольше.

Принцип работы прибора основан на подаче влажного пара под давлением. Он образуется за счет кипения воды от нагревательного элемента. ТЭН поддерживает постоянную температуру, обеспечивая выработку паровой струи, направленной через специальную щетку. Необходимое давление создается помпой.

Как починить шланг для пылесоса: причины повреждений + способы самостоятельного ремонта

Устройство напольного отпаривателя включает в себя следующие обязательные элементы:

  1. Бойлер – отсек, где находится трубчатый электронагреватель.
  2. Резервуар для воды – емкость закрытого типа из термостойкого материала.
  3. Отводящая трубка для выведения пара из сосуда.
  4. Парошланг для отведения и направления рабочей струи.
  5. Рукоятка из теплоизолирующего пластика для манипулирования.
  6. Рабочая поверхность с насадками.

Как временно восстановить шланг пылесоса

При выполнении временного ремонта используют ленту (сантехническую, изоляционную) или скотч. Инструкция по ремонту:

  1. Очистить и обезжирить соединяемые участки.
  2. Очень плотно и равномерно намотать ленту в месте соединения не менее, чем в два слоя.
  3. Приклеить конец ленты к шлангу.

Как разобрать шланг пылесоса

Для того, чтобы определить причину поломки шланга, нужно его разобрать и проверить наличие внешних повреждений, порывов, засоров, а затем предпринимать соответствующие меры по ремонту. Инструкция:

  1. Выкрутить крепление держателя шланга.
  2. Снять механизм крепления.
  3. Снять защёлку.
  4. Выкрутить направляющую шланга и снять её.
  5. Снять шланг, отремонтировать его.
  6. Выполнить обратную сборку.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
