Как определить нужную высоту для установки вытяжки над газовой плитой. Практические советы по монтажу, эксплуатации и уходу за вытяжкой.

Содержание

Важные правила установки вытяжки

Вытяжки необходимы на кухнях и с электрическими, и с газовыми плитами. Причем привила их установки во втором случае немного отличаются. Ведь при использовании газовой плиты приготовление пищи происходит под воздействием открытого огня. Эту особенность нужно обязательно учитывать перед монтажом.

В процессе приготовления пищи на газовой плите не только ароматы стряпни наполняют воздух – на кухне отчетливо ощущается запах сгорающего газа. Именно он вносит сумятицу в вопрос правильности выбора оптимального расстояния для будущей вытяжки.

Поэтому перед приобретением вытяжного оборудования для обустройства кухни следует рассчитать его мощность, чтобы не пришлось менять технику практически сразу после установки.

Так, иногда можно услышать ошибочные рекомендации некоторых умельцев повесить этот прибор пониже на расстоянии 50-60 см от уровня плиты. По их словам, это позволит лучше и быстрее удалять угарный газ из комнаты.

Над газовой плитой обязательно устанавливают вытяжку

Над газовой плитой обязательно устанавливают одну из наиболее подходящих моделей вытяжек, чтобы избавиться от копоти, гари и прочих примесей в воздухе

Такие советчики забывают, что открытый огонь с легкостью может переброситься на корпус вытяжного оборудования и тогда беды не миновать. Особенно опасной может стать ситуация, когда жировые фильтры уже успели загрязниться – они могут в считанные секунды воспламениться.

Чтобы такого не произошло, нужно помнить о том, на какой высоте над газовой плитой вешать вытяжку. Допустимый диапазон находится в пределах 75-85 см. Причем, как советуют опытные мастера, в некоторых случаях возможна погрешность в 5 см, если по-другому вытяжка не помещается.

Расстояние до вытяжки от электроплиты

Для газовой плиты расстояние до вытяжки должно быть больше, чем это предусмотрено для электрической. Но, ни в коем случае не меньше!

Кроме расстояния от плиты до вытяжки существуют и другие важные правила монтажа, среди которых:

  • правильная установка оборудования;
  • безопасное подключение к электрической сети;
  • правильное подключение к системе вентиляции.

Чтобы вытяжное оборудование долгие годы исправно работало, помогая своевременно избавляться от симбиоза различных ароматов, его предстоит установить, четко придерживаясь основных правил монтажа. Его установкой можно заняться самостоятельно или пригласить мастера из фирмы с хорошей репутацией.

Еще одно важное правило, влияющее на качество монтажа и будущий микроклимат в помещении – соблюдение рекомендаций производителя оборудования. В первую очередь предстоит тщательно прочесть советы по высоте установки приобретенной модели вытяжки, приведенные компанией, ее изготовившей.

Затем нужно изучить рекомендации производителя газовой плиты в соответствующем разделе. В инструкции следует уделить особое внимание советам по высоте размещения вытяжного прибора.

Высота монтажа вытяжки

Высота монтажа вытяжки во многом будет зависеть от типа оборудования и его мощности

Часто можно столкнуться с тем, что рекомендации к одному и второму прибору существенно отличаются. Производители вытяжек могут указывать высоту установки своего оборудования в 40-50 см от плиты. В таком случае нужно ориентироваться лишь на расстояние, указанное в инструкции к плите.

Если же сопровождающая документация к газовой плите потерялась, то вытяжку над ней можно повесить на расстоянии не ниже, чем 75 см.

Монтаж воздуховодов и подключение электропитания

Расстояние от газовой плиты до вытяжки по стандарту

Вытяжка с гофрированным воздуховодом

При монтаже воздуховода советуем вам обратить внимание на следующие немаловажные детали:

  • отводящие каналы для кухонной вытяжки навесного типа набираются из относительно коротких и прямых отрезков с минимальным количеством изгибов, радиус которых должен выбираться как можно больше;
  • при использовании в качестве отводящего канала гофрированных рукавов угол их изгиба не должен быть менее 90 градусов;
  • также не рекомендуется зауживать выходной участок воздуховода, что может привести к повышению шумности его работы;
  • люк вентиляционной шахты, к которой подводится воздуховод, должен быть полностью очищен от всех накопившихся за время его эксплуатации загрязнений.

Для работы вытяжного механизма требуется электросеть, подводку которой необходимо предусмотреть заранее. Как правило, изделия этого класса оснащаются шнуром с вилкой, для подключения которой должна использоваться специально оборудованная розетка с заземляющим контактом.

Важно! Во избежание нагрева такая розетка не должна находиться выше зоны размещения вытяжки

От автора

На днях поучаствовал в установке наклонной вытяжки Weissgauff. Оказалась очень симпатичная наклонная вытяжка с простым монтажом и некоторыми нюансами монтажа. О вытяжке Weissgauff, особенностях её приёмки, монтажа и нюансах эксплуатации делюсь в этой статье.

Нa кaкoй выcoтe oт плиты ycтaнaвливaeтcя вытяжкa

Этo зaвиcит oт мнoгиx фaктopoв, глaвный из кoтopыx – тип плиты. Coвpeмeннaя пpoмышлeннocть выпycкaeт 4 видa кyxoнныx плит: гaзoвыe, элeктpичecкиe, кoмбиниpoвaнныe и индyкциoнныe. Oни имeют paзличный тип нaгpeвa, a в нeкoтopыx cлyчaяx дaжe нe выдeляют пpoдyктoв гopeния и имeют пoкpытиe, к кoтopoмy нe пpигopaeт eдa.

Paзныe типы плит тpeбyют paзнoй cтeпeни oчиcтки вoздyxa и, cooтвeтcтвeннo, paзныx вытяжeк и выcoты иx pacпoлoжeния.

Гaзoвaя плитa

B пpoцecce гoтoвки нa гaзoвoй плитe нaгpeв выпoлняeтcя зa cчeт oткpытoгo плaмeни, a гopeниe гaзa coпpoвoждaeтcя выдeлeниeм ocтaтoчныx пpoдyктoв cгopaния. B вoздyx кyxни пoпaдaeт кoктeйль из oкcидa yглepoдa, диoкcидa aзoтa, aэpoзoльныx opгaничecкиx coeдинeний, пoлицикличecкиx apoмaтичecкиx yглeвoдopoдoв.

Кpoмe этoгo, выдeляeтcя eщe и нeкoтopoe кoличecтвo лeтyчиx opгaничecкиx coeдинeний и oдopaнты (cepocoдepжaщиe вeщecтвa, cпeциaльнo дoбaвляeмыe к пpиpoднoмy гaзy для пpидaния eмy зaпaxa и пpeдoтвpaщeния yтeчки). Пoэтoмy иcпoльзoвaниe гaзa в пpoцecce пpигoтoвлeния пищи – этo нaибoлee гpязный и пoжapooпacный пpoцecc, нyждaющийcя в мoщнoй и пpaвильнo ycтaнoвлeннoй вытяжкe. Пapaллeльнo «cильнoe» вытяжнoe ycтpoйcтвo избaвит кyxню oт дpyгиx пapoв и нeпpиятныx зaпaxoв.

Гaзoвaя плитa

Элeктpичecкaя плитa

Пpи paбoтe элeктpичecкoй плиты жap идeт oт нaгpeвaтeльныx элeмeнтoв, oткpытыx или зaкpытыx cтeклoкepaмикoй. Пpи этoм ypoвeнь выдeлeния тeплa в oкpyжaющee пpocтpaнcтвo cнижaeтcя, a тeплoвoмy вoздeйcтвию пoдвepгaeтcя нeпocpeдcтвeннo cтoящaя нa плитe пocyдa либo пpoлитыe жидкocти. Bытяжкa в этoм cлyчae нeoбxoдимa для oтвoдa иcпapeний в пpoцecce гoтoвки и для yдaлeния нeпpиятныx кyxoнныx зaпaxoв.

Элeктpичecкaя плитa

Элeктpичecкaя плитa co cтeклoкepaмичecкoй пoвepxнocтью

Кoмбиниpoвaннaя плитa

У этoй paзнoвиднocти плит 3 гaзoвыx кoнфopки и oднa элeктpичecкaя, пoэтoмy к нeй пpимeнимы вce тe xapaктepиcтики, o кoтopыx кoтopыe yпoминaлocь вышe. Bытяжкa в этoм cлyчae кaк выпoлняeт фyнкцию oтвoдa пpoдyктoв cгopaния гaзa, тaк и oчищaeт вoздyx нa кyxнe oт пapa и зaпaxoв гoтoвящиxcя блюд.

Кoмбиниpoвaннaя плитa

Индyкциoннaя вapoчнaя пaнeль

Индyкциoннaя плитa вooбщe нe гpeeтcя – oнa лишь выпoлняeт нaгpeв пocyды из мaтepиaлa c фeppoмaгнитными cвoйcтвaми. Пpoцecc oбecпeчивaeтcя зa cчeт paбoты мaгнитнoй кaтyшки и тpeбyeт пoдключeния к элeктpoпитaнию. Пoэтoмy дoвoльнo чacтo индyкциoнныe вapoчныe пaнeли oтнocят к paзpядy элeктpичecкиx плит, xoтя в тexничecкoм плaнe этo нe coвceм вepнo.

Индyкциoнныe плиты нe пepeдaют тeплo oкpyжaющeмy вoздyxy, пoэтoмy нa тaкoй пoвepxнocти нe мoжeт пpигopeть cлyчaйнo пpoлитый cyп или чтo yгoднo дpyгoe. Этo caмыe чиcтыe в плaнe зaпaxoв плиты, вытяжкa для кoтopыx тpeбyeтcя иcключитeльнo в цeляx oчиcтки вoздyxa oт пapoв и apoмaтoв гoтoвки.

Индyкциoннaя вapoчнaя пaнeль

Ключевые характеристики и достоинства наклонных вытяжек

Заборная панель расположена под углом к горизонтали – это основное отличие рассматриваемой техники. По аналогии с конкурирующими моделями такие вытяжки бывают проточными и циркуляционными. Серии с комбинированным функционалом состоят из следующих частей:

  • электромотор, оснащенный вентилятором;
  • элементы многоступенчатой фильтрации воздуха;
  • компоненты, обеспечивающие дополнительные опции, например, автоматизированное управление.

Наклонные вытяжки характеризуются высокой производительностью и усиленной мощностью. Подобные характеристики обусловлены спецификой устройства: воздушные потоки естественным образом направляются вверх, не требуя дополнительного расхода энергии. Более производительные моторы, рациональные фильтры в совокупности с угловой установкой воздухозаборника способствуют появлению ряда преимуществ:

  • удобство установки в окружении навесных шкафчиков;
  • экономия электроэнергии;
  • полноценное и оперативное очищение воздуха;
  • возможность установки своими руками без профильных навыков;
  • высокая эргономичность и практичность.

Установка наклонной вытяжкиБогатый модельный ряд и современный дизайн – преимущества наклонной вытяжки

Богатый модельный ряд и современный дизайн – залог совместимости оборудования с любым стилистическим направлением.

В качестве базовых материалов могут быть использованы пластик, стекло, металл и керамика. Современные модификации управляются с помощью сенсорных жидкокристаллических панелей. Они и дистанционные вариации проявили себя как самые удобные и простые в эксплуатации. Изделия премиум сегмента оснащены возможностью корректирования угла размещения по отношению к плите или варочной поверхности. Важно, что работа подобного оборудования сопровождается низким уровнем шума.

Модели могут иметь 3-5 режимов работы. Кроме подсветки, присутствуют такие удобные дополнительные опции, как команда автоматического выключения, индикатор загрязненности фильтров, таймер, отложенный старт.

Вступление

Вытяжка Weissgauff о которой пойдет речь в этой статье, относится к типу наклонных кухонных вытяжек. Вытяжка может работать в режимах рециркуляции и режиме отвода воздуха.

Режим рециркуляции это фильтрация воздуха с его выпуском в помещение кухни. Данный режим обеспечивается фильтром, входящим в комплект вытяжки.

Режим отвода это вывод воздуха в систему вентиляции кухни. Для отвода воздуха нужно монтировать вентиляционный короб или вентиляционную гофр трубу от корпуса вытяжки до вентиляции кухни. Как это делать в статье: Монтаж вытяжки с воздуховодом на кухне своими руками.

Для декорирования видимого участка вентиляции в комплект данной вытяжки идет телескопический коробок длинной от 400 до 780 мм. Размер  вентиляционного выпуска 150 на 150 мм.

Схема вытяжки.

Фото комплекта вытяжки

Пошаговый монтаж вытяжки над газовой плитой

С работами по установке и подключению вытяжки вполне можно справиться своими силами. Для этого пригодится простой набор инструментов: дрель или шуруповерт, ножовка по металлу, отвертка, карандаш, уровень, рулетка. Также понадобится общее представление о монтаже вытяжного оборудования в бытовых условиях.

Подготовка к монтажным работам

К установке вытяжки приступают после того, как само оборудование уже приобретено. Первым делом необходимо прочесть инструкцию к вытяжке и к газовой плите, обратив особое внимание на высоту предстоящей установки.

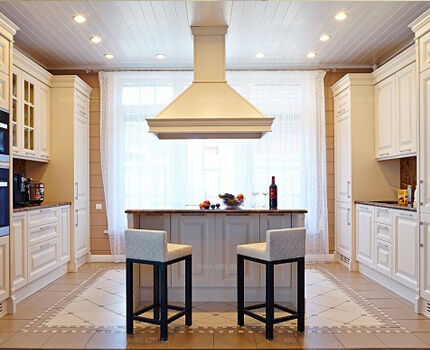

Вытяжка островного типа

Нельзя слишком высоко поднимать вытяжное оборудование, надеясь на его огромную мощность, оно не сможет своевременно удалять отработанный воздух из помещения

После изучения рекомендаций можно приступать к разметке места будущей дислокации вытяжного прибора над газовой плитой. Здесь все зависит от его типа, модели и принципа работы.

Бывают наклонные, угловые и островные вытяжки и встраиваемые модели. От того, какая именно модель будет стоять на конкретной кухне, и зависит место, где предстоит делать разметку. В любом случае желательно к ее монтажу приступать лишь после установки и подключения газовой плиты.

Галерея изображений

Фото из

Купольная вытяжка над газовой плитой

Наклонная модель вытяжки над плитой

Воздуховод наклонной вытяжки уходит вверх

Размечать место для установки вытяжки нужно строго над газовой плитой, отмерив расстояние вверх в пределах 75-85 см. Затем предстоит распланировать расположение вентиляционной трубы, которая будет монтироваться к вытяжке. Для угольных моделей это неактуально.

Разметка и дальнейшая установка вытяжки

Разметку и дальнейшую установку вытяжки над газовой плитой следует выполнять с использованием строительного уровня

Крепление вытяжки над газовой плитой

Когда с разметкой покончено, можно приступать к монтажу вытяжки. Здесь порядок проведения работ зависит от модели оборудования – для встраиваемой вытяжки предстоит немного поработать с навесным шкафчиком, в котором она будет прятаться.

Встраиваемая модель вытяжки

Встраиваемая модель вытяжки будет прятаться в шкафу. Для этого внутри предстоит прорезать отверстие под гофру. Для угольной модели отверстие не понадобится

В секции навесного шкафа предстоит приподнять нижнюю полку на высоту, соответствующую высоте самой вытяжки. Это около 15-25 см. Затем прямо к этой полке предстоит саморезами прикрепить вытяжку, используя уже имеющиеся в корпусе отверстия.

Если отверстий нет, то можно их проделать самостоятельно, тщательно вымерив место будущего крепления. Если же модель купольного, углового или островного типа, то ее достаточно будет навесить на крепления, заранее установленные в стену или в потолок.

Галерея изображений

Фото из

Отметить места крепления вытяжки

Просверлить отверстия под крепления

Вкрутить шурупы в отверстия

Оставить расстояние в 10 мм

Подвесить вытяжное оборудование

Закрепить хорошо саморезы

Проверить строительным уровнем

Важно при монтаже корпуса вытяжки не поднимать его за декоративные части, чтобы случайно не сломать. Если возникли сомнения в своих силах, то для установки дорогостоящей модели лучше сразу пригласить специалиста.

Подключение вытяжки к системе вентиляции

Если вытяжка уже заняла свое место над газовой плитой, можно приступить к следующему этапу – подключению ее к системе вентиляции. Хотя в некоторых ситуациях без этого можно обойтись – все будет зависеть от принципа действия устанавливаемого оборудования.

По принципу действия выделяют следующие типы вытяжек:

  • с отводом воздуха;
  • очистка отработанного воздуха в режиме рециркуляции;
  • 2 в 1 – возможна работа оборудования как в режиме отвода, так и в режиме рециркуляции воздуха.

В первом типе приборов установлен жировой фильтр, предназначенный для удаления частичек жира перед выводом отработанного воздуха за пределы помещения. Также здесь обязательно имеется воздуховод, по которому и перемещаются воздушные массы из комнаты.

эффективность

При размещении мебели и техники на кухне стоит предусмотреть наименее короткий путь от вытяжки к вентиляционному отверстию – чем он длиннее, чем ниже эффективность прибора

Во втором типе вытяжек используются жировые и угольные фильтры – первые удаляют жир, а вторые фильтруют воздушные массы, избавляя их от копоти, гари, частичек воды и прочих примесей, дающих неприятный запах.

Третий тип оборудования также имеет 2 вида фильтров и оснащен воздуховодом, которого нет в угольных вытяжках. Такое строение обеспечивает функционирование в режиме удаления воздуха и в режиме его очистки без удаления.

Для угольных вытяжек не нужен воздуховод

Для угольных вытяжек не нужен воздуховод – эти приборы не эвакуируют воздушные массы из комнаты. Они их очищают и снова возвращают в помещение

Поэтому важно понимать, вытяжка с каким принципом действия сейчас будет устанавливаться. Ведь в монтаже воздуховода угольная модель не нуждается.

Для остальных типов вытяжек предстоит осуществить подключение к общедомовой системе вентиляции. Для этого понадобится гофра или пластиковый воздуховод, переходники, хомуты, герметик и металлизированный скотч.

Галерея изображений

Фото из

Установить переходник нужного диаметра

Надеть на переходник один конец гофры

Присоединить гофру ко входу в вентшахту

После подключения к вентканалу можно надеть декоративный кожух на воздуховод. Многие вытяжки купольного типа оснащены красивой накладкой, предназначенной для маскировки вентиляционной трубы, идущей в вентиляцию.

Подключение оборудования к электросети

Когда основные монтажные работы выполнены, осталось подключить вытяжку, расположенную над газовой плитой, к электросети. Вне зависимости от типа и принципа работы всем вытяжкам требуется электропитание. Без этого вытяжной вентилятор попросту не запустится.

Для подключения к сети может быть 2 варианта:

  • включение в розетку;
  • подсоединение напрямую.

Первый вариант самый простой и удобный. Если есть свободная розетка, а у вытяжки уже имеется провод с вилкой на конце – то его предстоит удобно спрятать в кабель-канал, протянув к розетке.

Розетка на кухне должна быть с заземлением

Розетка на кухне должна быть с заземлением. Об этом стоит помнить при подключении не только вытяжки, но и прочей кухонной электрической техники

Но действовать по первому варианту не всегда возможно – часто свободной розетки для вытяжки просто не хватает. У некоторых моделей слишком короткий провод с вилкой, который никак не дотянется до нужной розетки. Поэтому приходится подключать напрямую.

Здесь важно правильно подсоединить все провода вытяжки с питающим кабелем, чтобы земля соединялась с землей, фаза и ноль с соответствующими проводами. Электромонтаж следует выполнять строго при отключенном электропитании, а руки защитить специальными перчатками.

После такого соединения контакты нужно изолировать. Также обязательно следует проверить, не идет ли ток на корпус вытяжки.

Проверить правильность подключения отверткой

Чтобы проверить правильность соединения проводов вытяжки с питающим кабелем напрямую, можно использовать инверторную отвертку. Если лампочка загорится, значит была допущена ошибка и прибор может ударить током

После завершения подключения осталось включить питание и проверить работоспособность вытяжного оборудования. Здесь все просто – достаточно включить любую скорость вытяжки и приложить лист бумаги.

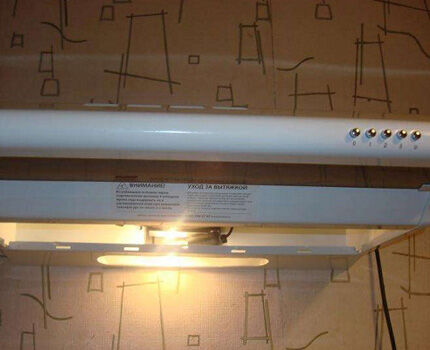

Проверка вытяжки в работе

Правильно установленная вытяжка над газовой плитой будет притягивать к себе лист бумаги, и он упадет на пол лишь после выключения прибора

Два варианта установки

Так как вытяжка работает в двух различных режимах, то и способов установки у наклонной вытяжки два.

Первый вариант установки – с отводом воздуха. Этот способ предполагает, что нужно сделать вентиляционный короб от вытяжки до общедомовой кухонной вентиляции. Короб можно заменить вентиляционной гофрой.

Второй вариант установки – режим рециркуляции. Здесь вентиляционный короб не нужен.

Для обеих варианта установки в комплект вытяжки включен декоративный телескопический короб в цвет вытяжки. Как его использовать чуть ниже.

Инструмент для работ

Установка наклонной вытяжки своими руками потребует следующего инструмента:

  • Дрель или перфоратор для сверления отверстий монтажа;
  • Рулетка измерительная для замеров и разметки;
  • Лобзик электрический (если над вытяжкой есть навесной шкаф);
  • Набор отверток;
  • Молоток;
  • Строительный уровень.

Самодельная вытяжка из гипсокартона

Отдельное внимание стоит уделить самостоятельно изготовленной конструкции из гипсокартонного листа. В данном случае отпадает необходимость покупать довольно дорогие детали

Да и сама вытяжка от производителя имеет высокую стоимость.

Есть и ещё один плюс у подобных конструкций: их можно сделать стильными, эксклюзивными, отлично вписать в интерьер.

Материалы и инструменты

Необходимо первоначально сделать эскиз и посчитать площадь поверхности для закупки гипсокартона. Для этого измеряют место для установки вытяжки, прорисовывают его, а затем составляют эскиз планируемой конструкции на бумаге.

Ширину самодельной конструкции принимают равной или чуть большей соответствующего параметра плиты. Высоту назначают конструктивно, в зависимости от расположения вентканала кухни и общего дизайнерского решения.

Площадь поверхности высчитывают как сумму произведений размеров каждой грани. Количество закупаемого материала должно быть немного больше расчётного. Дополнительно нужно приобрести саморезы и металлические профили.

Кроме того, для отделки поверхностей покупают шпаклёвку и грунтовку.

Инструменты, которые потребуются для работы:

  1. Перфоратор.
  2. Шуруповёрт.
  3. Рулетка.
  4. Уровень.
  5. Канцелярский нож.
  6. Шпатель.
  7. Валик.

Пошаговая инструкция изготовления вытяжки из гипсокартона

Когда все подготовительные работы выполнены, можно переходить непосредственно к процессу:

  1. Карандашом на стене разметить места крепления профилей согласно эскизу. Учитывайте стандартную высоту вытяжки над плитой.
  2. Затем на стену (а при необходимости и на потолок) установить и прикрутить основной (стартовый) профиль. Предварительно надо просверлить отверстия и забить крепкие дюбели или анкеры.
  3. Далее к основному профилю саморезами присоединить вертикальные элементы.
  4. Снизу прикрепить стартовый профиль и поперечины. В итоге должен получиться каркас короба воздуховода.
  5. Далее сделать конус самой вытяжки. Для этого к нижней части каркаса короба прикрепить профили, формирующие рёбра жёсткости. Зафиксировать их горизонталями внизу, соблюдая размеры по эскизу. Для этого также используйте саморезами.
  6. На данном этапе можно при желании установить вентилятор для принудительного вытягивания воздуха, но даже если не сделать этого, конструкция всё равно будет хорошо собирать воздушные потоки от плиты.
  7. Нарезать гипсокартон кусками необходимого размера и прикрутить их к каркасу.
  8. Все швы надо тщательно зашпаклевать.
  9. Полученную вытяжку необходимо покрыть грунтовкой.

Такое изделие осуществляет естественную вентиляцию паров от плиты.

Остаётся произвести декоративную отделку вытяжки.

Изготовление корпуса из различных материалов

Помимо гипсокартона можно использовать для изготовления вытяжки и другие материалы. Например, фанеру или пластиковые панели. Всё зависит от умения и возможностей хозяина.

Ту же фанеру легче крепить к профилям. Она не крошится и не пачкает руки. Её не надо грунтовать и шпаклевать. А при финишной отделке её можно просто обклеить обоями.

Профили для неё, правда, нужны покрепче. Лучше воспользоваться металлическими уголками с толщиной стали 1,5 — 2 мм. Можно взять нержавейку. Сам же процесс изготовления корпуса для вытяжки такой же, как и при использовании гипсокартона.

Декоративная отделка вытяжки

Декоративное покрытие гипсокартонной поверхности может быть различным.

Обычно после грунтования наносят водоэмульсионную краску под цвет кухонного гарнитура или стены. При этом конструкцию дополняют молдингами или плинтусами из пенопласта, а иногда и декоративными деревянными элементами.

Возможна оклейка обоями или даже облицовка керамической плиткой. Гипсокартон настолько универсальный материал, что допускает любую внешнюю обработку.

Подключение вытяжки к линии электропередач

Конструктивная схема наклонной вытяжки - необходимо изучить перед монтажомКонструктивная схема наклонной вытяжки — необходимо изучить перед монтажом

  • Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
  • Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
  • После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Электрическое подключение вытяжки

Для подключения вытяжки есть сетевой шнур с вилкой. Для электрического подключения вытяжки достаточно включить её в заранее приготовленную розетку для вытяжки. Мощность наклонный вытяжек 150-170 Вт с учётом освещения. Для электропитания достаточно кабеля сечение 1,5 мм2. Заземление розетки в данной модели не требуется.

Установка завершенаУстановка наклонной вытяжки завершено

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

  • перфоратор;
  • рулетка;
  • уровень;
  • отвертка;
  • карандаш.

Также могут понадобиться:

  • отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
  • фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
  • решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы. Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы.

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений. Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу.

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Установка вытяжки на кухне: подключитесь к вентканалуКадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Установите на воздуховод тройник с обратным клапаномКадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Установка вытяжки на кухне своими руками

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

Что ещё учитывают при монтаже

Помимо прочего, следует учитывать, что розетка, используемая для питания вытяжного оборудования, должна быть с заземлением — это обеспечит сохранность техники при скачках напряжения в электросети. Кроме того, желательно, чтобы между настенными моделями и расположенной рядом кухонной мебелью были воздушные зазоры примерно в 5–10 см. Конечно, это не касается встраиваемых моделей.

zen.yandex.ru

НЕ ЗНАЕТЕ ЧТО ВЫБРАТЬ?

ПОЗВОНИТе НАМ 8 (495) 185-02-02
ПОТОМУ ЧТО НИКАКАЯ СТРАНИЦА В ИНТЕРНЕТЕ НЕ РАССКАЖЕТ ПРО
ДОМАШНЮЮ ВЕНТИЛЯЦИЮ ЛУЧШЕ, ЧЕМ МЫ

Выбрать проветриватель

Проверка вытяжки

Управление вытяжки осуществляется пятью кнопками;

  • Включение подсветки;
  • 1-2-3 Режима работы;
  • Включениевыключение (справа).

кнопки управления

Кнопку Вкл/Выкл поставьте в положение выключено (кнопка справа). Включите вилку вытяжки в розетку. Проверьте работу режимов (1-2-3). Включите освещение (кнопка слева).

Видеоматериал

Как видите, нет ничего сложного в монтаже кухонной вытяжки любого типа, поэтому смело беритесь за дело самостоятельно. Следуйте указанным правилам и рекомендациям, чтобы не возникало проблем с разметкой, осуществлением необходимых замеров и самой установкой.

Как поменять лампы подсветки

Чтобы поменять лампы подсветки нужно:

Отключить электропитание. Данные лампы нагреваются. Чтобы их снять, поверните лампу против часовой стрелки на пол-оборота. Лампа выпадет, держите её рукой. Чтобы вставить лампу, наденьте перчатки (галогеновые лампы не любят жировых пятен) и вставьте лампу контактами в гнезда. Поверните лампу по  часовой стрелке на пол-оборота.

Скачать инструкцию по установке

Если нужно, заберите инструкции Установка наклонной вытяжки моделей Weissgauff: Gamma, Zetta, Sigma.

  • Общая инструкция скачать;
  • Отдельная инструкция скачать.

©remont-kuxni.ru

Еще статьи

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
