Подключение газовой плиты от А до Я – полная инструкция

Как правильно подключить газовую плиту. Подготовка к подключению газовой плиты. Виды инструментов, материалов и шлангов. Можно ли это делать самостоятельно

Инструкция по установке оборудования

Теоретически установить (разместить по месту) газовую плиту способен своими силами непосредственно сам пользователь. Тем более, что каждую модель газовой плиты, приобретаемую официально, обязательно сопровождает инструкция пользователя. Этим документом конкретно описываются все нюансы установки техники по месту.

Совсем иное дело – когда подключение аппарата производится непосредственно к газовой и электрической сети. Из тех нюансов установки оборудования по месту, что отмечены документацией, одним из первых является обеспечение надлежащего проветривания помещения, где устанавливается гибридная плита.

Установка газовой гибридной плиты по месту

Установка по месту гибридной бытовой техники – это начало общего мероприятия, направленного на оснащение кухонного помещения востребованной бытовой техникой

Далее рассмотрим, как выбрать место под установку, учитывая требования, и особенности выравнивания гибридной плиты.

Требования для встраивания плиты

Этот вид бытовой техники допустимо размещать в проеме между элементами кухонной мебели. При этом с одной стороны плиты допускается размещение элемента мебели, высота которого больше высоты газовой плиты. Но, согласно правилам, размещается такая мебель на удалении от корпуса техники не меньше, чем на 300 мм.

Предмет мебели, размещаемый по другую сторону оборудования, допускается ставить при условии одинаковой с плитой высоты. Если предполагается монтировать какие-то элементы мебели над газовой плитой, такой монтаж возможен только при условии отсутствия влияния на рабочий процесс оборудования.

Исходя из правил, для таких случаев минимально допустимый вертикальный отступ от поверхности с конфорками – не менее 650 мм, а отступ до вытяжки – не менее 75 см.

Правила для встраиваемой конфигурации

Конфигурация для встраиваемой установки в составе кухонной мебели: 1 – уровень поверхности техники; 2 – уровни поверхности элементов кухонной мебели; 3 – минимальное расстояние до вытяжного устройства (750-800 мм); 4 – минимально допустимое расстояние до верхнего предмета мебели (650 мм)

Учитывая те же правила установки техники по месту, к предметам мебели, а также к стенам, перегородкам, полу, что размещаются рядом с тепловым оборудованием, также применяются определенные требования.

В частности, мебель должна иметь термостойкую структуру, способную выдерживать нагрев от 90 °C и выше. Следует учитывать такой момент, как существенный прогрев задней области газовой плиты по мере эксплуатации оборудования.

Дополнительная подставка и выравнивание

Многие модели газовых комбинированных плит поставляются в комплекте с подставкой. Использование подставки несколько увеличивает общую высоту (примерно на 5-10 см).

Применение подставки удобно тем, что этот компонент оборудования оснащается колесами (два колеса) и регулировочными винтами (два винта). Также существуют конструкции газовых плит с четырьмя регулировочными винтами.

Регулировочные опорные винты газовой плиты

Наглядный пример с регулировочными опорными винтами, включенными в конструкцию бытовой гибридной техники. При помощи этих компонентов конструкции легко и просто выставить оборудование по уровню

Если при помощи колес удобно передвигать технику, то посредством регулировки винтами газовая плита легко выравнивается по уровню горизонта или по уровню поверхностей мебельного гарнитура.

Между тем, подставка, при необходимости, может быть удалена. В этом случае регулировочные винты устанавливаются непосредственно на днище газовой плиты.

Подключение комбинированной газовой плиты к электричеству

В настоящее время практически все газовые печи требуют подключения к электросети, независимо от того комбинированные они или нет. Многие модели оснащены системой автоподжига, подсветкой в духовом шкафу, режимом гриля – всё это требует электричества. Как подключить комбинированную газовую плиту к электричеству в пятиэтажном или любом другом доме рассмотрим ниже.

Для осуществления подключения необходимо учесть следующие нюансы:

  1. Сеть должна быть нестарой, в хорошем состоянии. Бытовая техника создаёт большую нагрузку, и повреждённые провода или криво проложенная проводка могут привести к несчастному случаю.
  2. Если в вашем доме часто наблюдаются скачки напряжения, то выбирать плиту стоит, учитывая этот факт. Сейчас на рынке представлены модели со встроенным предохранителем на такой случай.
  3. Для печи должна быть проложена отдельная силовая линия от щитка. Для такой работы пригоден кабель 3*1,5 (в отдельных случаях стоит отдать предпочтение 3*5) и УЗО в 16 А.

Перед подключением необходимо правильно расположить устройство. Для этого должны быть соблюдены следующие условия:

– наличие в помещении вытяжки или достаточной естественной вентиляции;

– расстояние между трубой с газом и плитой в идеале должно быть не более 1,5 м; допускается и до 4 м;

– необходима установка розетки с заземлением.

Нормативная документация

Сталь

  1. Какому нормативному документу должна соответствовать стальная газопроводная труба?
  1. Каковы требования этого стандарта?

Я выделю ключевые моменты его текста.

Диаметр труб может варьироваться от 6 до 150 мм.

Разводка газа по квартире выполнена трубой ДУ 15 и ДУ 20.

Выделяют легкие, обыкновенные и усиленные трубы. Они различаются толщиной стенки. Толщина в зависимости от диаметра и типа трубы варьируется от 1,8 до 5,5 мм.

Материал отгружается в прямых отрезках длиной от 4 до 12 метров. При диаметре до 20 мм труба в теории может поставляться в бунтах; на практике я ни разу не сталкивался с такой формой поставки.

Труба может быть как выполненной из черной стали, так и оцинкованной. Цинковое антикоррозийное покрытие многократно увеличивает срок службы газопровода. Достаточно сказать, что я не раз вскрывал собранные из оцинковки стояки отопления в сталинках, и после полувека эксплуатации они состоянием ничем не отличались от новых.

Цинковое антикоррозийное покрытие делает материал практически вечным.

По требованию заказчика возможна нарезка резьб на концах прямых отрезков диаметром более 10 мм.

Торцы отрезков отрезаются под прямым углом к их продольной оси и зачищаются от заусенцев. Скос торца не должен превышать 2 угловых градусов, размер оставшихся заусенцев — 0,5 мм.

Гидравлические испытания проводятся давлением:

  • 25 кгс/см2 для обыкновенных и легких труб;
  • 32 кгс/см2 — для усиленных.

Все ВГП (водогазопроводные) трубы — электросварные. Они производятся сворачиванием плоской ленты и сваркой шва с последующей калибровкой.

Нержавейка

  1. По какому ГОСТ выпускают гофрированную нержавеющую трубу?

Производители гофрированной нержавейки в документации к ней упоминают ГОСТ за номером 10705-80. Он описывает технические требования к производству прямошовных электросварных труб диаметром 10 — 530 мм.

Диэлектрическая вставка

Отдельно следует остановиться на использовании диэлектрической вставки. Мало кто из простых обывателей слышал об этом устройстве и знает о его предназначении.

Диэлектрическая вставка нужна для предотвращения негативного воздействия блуждающих токов. В многоквартирных домах нельзя быть уверенным в том, что у кого-то из соседей не произойдет утечка тока по газовому стояку от незаземленного бытового прибора. Эти токи могут серьезно повредить электрические компоненты газовой плиты – подсветку, электророзжиг или блок управления. Диэлектрическая вставка препятствует их передаче по металлической оплетке гибкого шланга к самому бытовому прибору.

Устанавливается диэлектрическая вставка между краном и гибким шлангом. Естественно, ее резьбовое соединение тоже надо соответствующим образом уплотнить и проверить.

Правила и этапы подключения

Главное правило монтажного мероприятия, направленного на подключение бытовой техники к линиям газового и электроснабжения – привлечение к этому делу специалистов — представителей газовой службы, электриков.

Пользователю полезно разобраться с тем, как подключается к сетям газовая плита с электрической духовкой, но на практике эту задачу должны решать только специалисты – работники сервисных служб, имеющие соответствующий допуск.

Подключение газовой плиты специалистом

Привлечение специалистов, являющихся уполномоченными представителями местных газовых служб, для подключения бытовой газовой гибридной плиты – это одно из установленных правил, требующих обязательного выполнения

Каждая модель газовой (комбинированной) плиты имеет техническую документацию, где указываются характеристики газовой и электрической сети для подключения.

Соответственно, подведенные к месту установки техники линии ресурсных сетей, должны соответствовать указанным техническим характеристикам оборудования.

В частности, имеются в виду характеристики:

  • давления газа;
  • тип газа;
  • напряжение электрической сети.

Газовая комбинирования плита поставляется в продажу, будучи настроенной на использование с природным газом «Н», «Е», подаваемым под давлением 13-20 мбар. Либо может применяться установка на использование сжиженного газа под давлением от 20 мбар. Эти сведения, как правило, можно видеть, если открыть дверцу духовки, на верхнем или нижнем торце корпуса.

Этап #1 — подключение газовой линии

Как и большинство классических моделей, комбинированная конструкция газовой плиты оснащается насадкой R ½ (выведенной трубкой с резьбой). Соединение с магистральной газовой линией выполняется посредством гибкого шланга, специально сертифицированного под применение на газовой плите.

Схема подключения гибким шлангом на газ

Вариации соединения газовой гибридной плиты через гибкий специальный шланг с централизованной подачей природного газа: А – недопустимый вариант по уровню относительно патрубка; В, C, D – допустимые вариации соединения

Устанавливая газовую плиту с электрической духовкой и подключая к линии газопровода, гибкий соединительный шланг следует разместить таким образом, чтобы отсутствовал контакт тела шланга с любой частью корпуса плиты.

После выполнения соединения требуется провести тест на герметичность в местах стыковки.

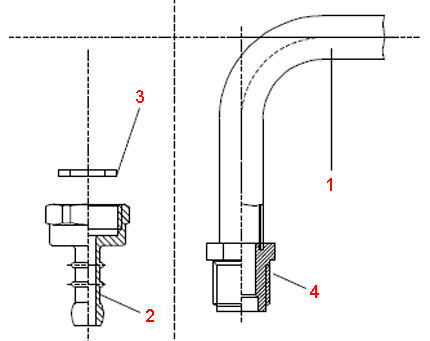

Конфигурация подключения под сжиженный газ

Дополнительное исполнение точки подключения газа, предназначенное под сжиженный продукт: 1 – патрубок газовой плиты; 2 – штуцер под шланговое соединение; 3 – уплотнительная прокладка; 4 – насадка R ½

Также в случае с гибким шланговым подключением необходимо учитывать правило соответствия уровней. В частности, не допускается поднимать тело гибкого шланга на уровень точки входа патрубка с насадкой R ½ и выше этого уровня. Правда, если используется жесткая металлическая труба для подключения, правило уровней исключается.

Этап #2 — подсоединение электрической линии

Месторасположение клеммы электрического подключения – задняя стенка корпуса газовой (гибридной) плиты. Как правило, клеммы скрыты внутри изолированного корпуса, имеющего схемную крышку.

Снимается крышка бокса легко — достаточно нажима отверткой на защелку с последующей подачей вверх. Открывается клеммная конфигурация, где выполняется соединение проводников питающего кабеля.

Клеммная коробка подключения электричества

Пример широко распространенной в конструкциях бытовых гибридных плит конфигурации подключения по электрической сети. Клеммы L1, L2 под напряжение. Клеммы N и PE – нулевая и под заземление

Подключение проводников питающего кабеля следует выполнять согласно обозначениям, указанным на подложке клемм, или на схеме документации. При этом необходимо соответствовать параметрам используемой электрической сети – применяя правильную конфигурацию подключения.

Как правило, используется следующая цветовая комбинация проводников на сетевых кабелях комбинированных домашних плит:

  1. Линии напряжения (L1, L2, L3) – черный, черный, коричневый.
  2. Нейтральная линия – синий.
  3. Защитное заземление (PE) – зелено-желтый.

После выполнения соединений, тело кабеля внутри коробки клемм требуется закрепить, предотвратив таким образом возможное вытягивание и обрыв. Затем закрыть плотно крышку бокса.

Также не следует забывать о необходимости регулярного обслуживания и проверки работоспособности газоиспользующего оборудования. Для чего предстоит заключить договор с газовой компанией.

Советы и рекомендации по установке от специалистов

Для установки газовой плиты рекомендуют брать такие шланги, чтобы после подключения провисало не более 30 сантиметров рукава. В ином случае потребуется прокладывать подводку, что в будущем приведет к растрескиванию материала.

Подключение плиты к общей магистрали рекомендуют в комнате с отключенной принудительной вентиляцией и закрытыми окнами. Это позволит сразу учуять утечку газа. Перед началом установки новой плиты необходимо найти запорную арматуру для трубы. Кроме того, не рекомендуется красить шланг. Вместо этого можно использовать цветную термостойкую изоленту. В состав краски входят компоненты, которые разъедают резиновую оболочку.

Как подготовить нишу и электрику

Большинство современных кухонных гарнитуров имеют в выделенной для духового шкафа нише специальные бортики. Они, как правило, уже смонтированы при производстве — к ним непосредственно и крепится прибор.

Если же бортиков в вашей комплектации нет, то не беда — на работу это никак не влияет. Просто устанавливайте духовку как есть. Она все равно займет свое место в нише и будет надежно в ней зафиксирована.

В некоторых модулях присутствует по умолчанию задняя стенка. Вы можете ее либо снять, либо просто сделать в ней отверстие для проводки. При монтаже в целях вентиляции должно соблюдаться расстояние от шкафа до стенки  — 5 см.

Ей, кстати, нужно уделить особое внимание. Вам понадобится отдельный электрический кабель с сечением 2,5 мм как минимум. Он будет идти от распределительной коробки  — его можно подключать напрямую к проводам, что идут от шкафа

Он будет идти от распределительной коробки  — его можно подключать напрямую к проводам, что идут от шкафа.

Есть и другой вариант: оборудовать для него отдельную 16-амперную розетку, способную выдерживать около 4 кВт — духовой шкаф потребляет довольно много, поэтому нужно обеспечить ему возможность для реализации такой мощности.

В таком случае вам понадобится еще вилка с заземлением, которая и подключается на штатную трехжильную проводку духового шкафа через изолированную скрутку.

Розетку размещайте не слишком низко — минимум 10 сантиметров от уровня пола.

Многие специалисты не рекомендуют использовать прямую грубую скрутку, указывая на то, что провода должны соединяться между собой исключительно винтовыми клеммниками.

Впрочем, все мы понимаем, что идеальные условия бывают не всегда. Если ремонт на кухне идет с нуля — постарайтесь учесть все нюансы. Если духовой шкаф нужно встроить в уже готовый кухонный гарнитур — делайте как получается.

Варианты прокладки проводки

Существует два основных способа, как подключить электрический шкаф:

  1. Выведение через кабельный канал.
  2. Протягивание линии в специальном плинтусе.

podklyuchenie-duxovogo-shkafa_7

Не забывайте, что подключённый шкаф к электросети важно проверить на предмет нормального функционирования.

Особенности техники

Стандартная бытовая газовая плита состоит из двух частей: варочной поверхности и духового шкафа. В классическом варианте и духовка, и варочная панель имеют одно решение: работают от газа или электричества. В комбинированных моделях в конфорках происходит сгорание газа, а духовой шкаф работает от электричества.

Плита с газовой варочной поверхностью и электрической духовкой

Варочные панели могут быть изготовлены из эмалированной или нержавеющей стали, стеклокерамики или анодированного алюминия. Большая часть современных моделей оснащается конфорками разного диаметра. Чем больше величина горелки — тем выше ее мощность. Комбинация конфорок разной мощности позволяет максимально удобно готовить пищу в посуде различной емкости.

Варочные поверхности могут оснащаться весьма неплохим функционалом и системами безопасности: электроподжиг, функция томления, непрерывного горения, отключения газа при затухании пламени и пр.

Электродуховки в комбинированных газовых плитах могут быть двух типов:

  1. Классические. Конструктивно классические духовые шкафы включают в себя верхний и нижний нагревательный элемент. Опционально они могут снабжаться вертелом и (или) решеткой для гриля;
  2. Многофункциональные. Помимо классического расположения ТЭНов, многофункциональная техника может иметь дополнительные боковой и задний нагревательный элемент, снабжаться функциями конвекции, самоочистки и даже микроволновки.

    Устройство классической духовки

Следует понимать, что наличие в духовом шкафу массы опций не только упрощает эксплуатацию и обслуживание устройства, но и значительно увеличивает его стоимость

Именно поэтому, чтобы не переплачивать при выборе газовой плиты с многофункциональной электрической духовкой, следует обращать внимание на модели с наличием только необходимых для вас опций

Электродуховка с конвекцией

УЗО

Специалисты рекомендуют ставить автомат, который выполняет роль обеспечения безопасности оборудования от перегрева. Встроить УЗО во встраиваемую технику необходимо, так как таким образом вы сможете защитить устройство от возможного замыкания. То есть при возникновении скачка напряжение автомат произведёт автоматическое выключение устройства.

podklyuchenie-duxovogo-shkafa_8

Материал варочной поверхности

Для газового или комбинированного варочного стола есть три варианта: эмалированная сталь, нержавеющая сталь, закаленное стекло.

Газ на стекле  — модно, красиво, эффектно. Чистится несложно — специальными средствами для стекла. Использовать абразивы нельзя: хоть стекло и закаленное, но царапины могут образоваться

Хочется обратить внимание, что иногда встречается покрытие из стеклокерамики, которое выглядит, как стекло, но стоит дороже. Применение стеклокерамики в газовых варочных поверхностях неоправдано

А в электроплитах стеклокерамика хороша тем, что у нее отличная теплопроводность, там прямо под нее устанавливают нагревательные элементы.

Нержавеющая сталь выглядит очень достойно, технологично, дорого, но тоже предполагает использование для очистки специальных средств. Ну, и «пальчики» на такой поверхности остаются — это предупреждение для придир.

Варочная поверхность из нержавеющей стали

Если говорить о долговечности, то и нержавеющая сталь, и закаленное стекло абсолютно надежны. Сложно себе представить, как надо постараться, чтобы разбить стеклянную варочную поверхность.

Эмалированное покрытие  — это то, с чем мы все выросли, что видели в своих старых плитах и что актуально и сейчас. Эмаль выглядит простенько, и, в зависимости от качества, может быть пористой или стать таковой от использования агрессивной «химии». А будучи пористой, она трудно отмывается и быстрее пачкается. Поэтому эстетические свойства ее, скажем так, средние, правда, сейчас можно найти плиты с коричневой, бежевой, черной эмалью — не обязательно белой. Но по сути, единственное достоинство эмали — низкая цена.

Эмаль может быть не только белой

Обслуживание и ремонт

Современная техника изготавливается из новейших материалов, которые при правильном использовании придут в неисправность нескоро.

Согласно действующим ГОСТам указано, что срок службы бытовых газовых приборов, к которым относится и плита, составляет период до 20 лет. В среднем же этот срок составляет 10-14 лет.

Гарантийных срок устанавливается производителем и продавцом обычно в 1-2 года.

В течение 10-14 лет производитель выпускает запчасти к проданным приборам после окончания их выпуска, поэтому с заменой необходимых элементов проблем возникнуть не должно.

Как подключить комбинированную газовую плиту к электричеству - алгоритм подключения в квартире

Как подключить комбинированную газовую плиту к электричеству - алгоритм подключения в квартире

Следует помнить, что правильный и своевременный уход продлит срок службы домашней техники. При готовке и мойке следует быть особо осторожным с местами, где имеется электроника – таймер, кнопки. Также следует избегать заливания конфорок, электроподжига. Ведь может испортиться функция электроподжига, и придется вызывать мастера. А если испортится датчик, выключающий подачу газа при затухании огня, ремонт будет стоить гораздо дороже.

Советы по выбору плиты смотрите в следующем видео.

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Вертел

Пользуясь вертелом, нужно быть предельно внимательным. У его стержня и вилок концы острые, поэтому есть риск получить травму. Надо в отверстие, находящееся в верхней части шкафа, вставить крючок держателя. Первую вилку установить на вертел, потом нанизать на него мясо и вставить вторую вилку. Затем следует затянуть вилки, воспользовавшись винтами. Переднюю часть вертела установить на крючок держателя и снять ручку. На самый низ нужно поставить противень, повернуть ручку управления режимами. Надо иметь в виду, что приготавливать на вертеле можно продукты с весом, не превышающим 5 кг.

yandex.ruyandex.ruyandex.ruyandex.ruyandex.ruyandex.ruyandex.ruyandex.ruyandex.ruyandex.ruyandex.ru

Наиболее предпочтительный вид духовки

Какую именно духовку выбрать, зависит только от ваших предпочтений.

На что стоит обратить внимание при выборе:

  1. Газовые духовки более экономичны в использовании, но не так безопасны. При сгорании газа в воздух попадет множество вредных веществ, и при интенсивном использовании без должного проветривания помещения это может повлиять на здоровье членов семьи.
  2. Электрические духовки будут потреблять много электроэнергии, но порадуют функциональными возможностями. Здесь можно будет выбирать режимы верхнего или нижнего нагрева, конвекции, гриля, разогрева. А гибкая настройка температуры позволит готовить даже «капризные» бисквитные торты.
