Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Липецке

Фотоинструкция по возведению кирпичного забора с зашивкой ворот и калитки деревом

Качество материала

Надо сказать, что кирпич для кладки столбов ворот — не очень подходящий материал. Просто он не может выдержать динамические нагрузки. Ему необходимо сделать специальное армирование.

В основном всегда для ворот выбираются крайние столбы, которые изготавливаются своими руками в соответствии со специальной технологией.

устройство столбов

Схема устройства кирпичных столбов для ворот и калитки

В принципе кирпич не является материалом, который способен нести основную нагрузку, когда эксплуатируются ворота. В связи с этим кирпич в столбе для ворот играет лишь декоративную роль.

Кирпичные столбы для ворот можно спокойно сделать своими руками. Они не имеют никакого визуального отличия от других столбов. Также облицовываются кирпичом, имеют закладные и тот же цвет. При кладке своими руками очень важно сделать кирпичные столбы для ворот, соблюдая определенную технологию: с усилением внутренней части конструкции, металлическим дополнением.

Вернуться к оглавлению

Самодельные распашные ворота и калитка на кирпичных столбах


ДядяВованПользователь FORUMHUSE

Я решил огородить участок. Начал со строительства распашных ворот и калитки. Ворота хочу автоматизировать. Долго думал, как и что делать. Придумал — залью ленту. Поставлю на неё три кирпичных столба. Ворота и калитку сварю из профильной трубы. Потом зашью их доской.

Итоговый вариант распашных ворот с калиткой.

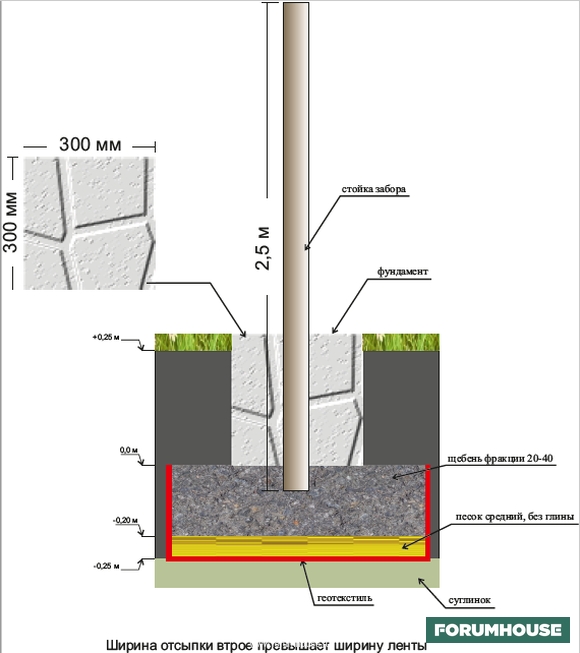

Основа ворот — фундамент — бетонная малозаглубленная лента, предложенная пользователем портала Groundworkturf.

Надёжный монолитный фундамент для забора из кирпича, камня при высоком уровне грунтовых вод.

Такой фундамент не выпрет силами морозного пучения.

Пошагово расскажем, как сделать такие ворота:

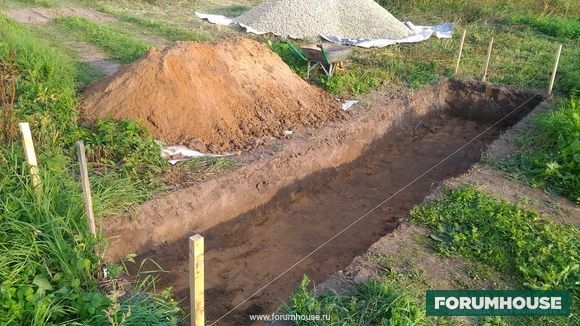

  1. Разметьте и выкопайте траншею под ленточный фундамент.
Ширина и глубина ленты – 60 см. Ширина траншеи – 1.5 м.
  1. Уложите на дно траншеи геотекстиль с нахлестом на стенки. В «корыто» насыпьте щебень. Утрамбуйте щебень послойно. Общая толщина «подушки» около 30 см.

Щебень лучше расклинить, например, вбив во фракцию 20-40, фракцию 5-20.

  1. Установите опалубку и свяжите арматурный каркас.
  1. Заложите в «ленту» электропроводку для приводов распашных ворот.

Провод проложен в ПНД трубе диаметром 25 мм и металлопластиковой трубе диаметром 16 мм.

  1. Свяжите арматуру для армирования столбов.
  1. Залейте ленточный фундамент под ворота и калитку.
  1. Купите петли для ворот.

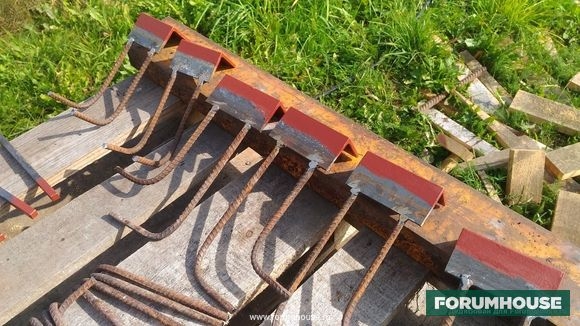

  1. Из уголков и арматуры сварите закладные для приваривания петель к столбам.
Под столбы пошла «10-я» арматура в четыре прута.
  1. Сложите столбы из кирпича.

Пользователь занимался кладкой первый раз в жизни. «Кирпичи», сделанные из пескоцемента, ДядяВован укладывал на квадрат «десятку». Длина прутка – 45 см.

Получились аккуратные швы.

  1. Поставьте закладные под петли ворот и калитки.
  1. Залейте изнутри столбы пескобетоном и выведите провода.

Столбы готовы.

Теперь сварите ворота и калитку. Чтобы получить ровные ворота без перекосов, сначала сварите сплошную конструкцию, а затем болгаркой разрежьте её на две отдельные створки.

  1. Загрунтуйте и покрасьте створки ворот и калитку.
  1. Навесьте створку калитки.
  1. Изготовьте и забетонируйте два упора для створок в открытом положении ворот.

В будущем ДядяВован приварит к столбикам датчики безопасности.

Не забываем вывести провода.

Совет от FORUMHUSEтем, кто планирует установить приводы для распашных ворот, сразу сделайте под них закладные (со стороны двора). Иначе потом придётся крепить металлические пластины к кирпичу, и он со временем треснет из-за циклических нагрузок.

  1. Врежьте в калитку замок.

ДядяВован

Совет: начните с врезки замка в профильную трубу. Это проще, чем возиться с готовой калиткой. И ещё я промахнулся с местом врезки замка. В итоге ручка упиралась в притвор, и калитка не закрывалась. Минут 30 думал, что делать. Срезать уже готовый покрашенный притвор и варить новый, либо в этом сделать паз по ручку и замок. Решил сделать паз. Вырезал часть трубы и заварил место металлической полосой. Подшлифовал, загрунтовал, покрасил. Результат мне понравился.

  1. Обшейте ворота и калитку доской.

Заранее просверлите в досках отверстия под саморезы и покройте древесину пропиткой в два слоя.

Чтобы вода не застаивалась на торцах дощечек, запилите их с небольшим скосом. Сверху и снизу, скос наружу.

  1. Изготовьте засов на ворота.

Полностью готовая въездная группа с колпаками, установленными на столбах.

Заказы онлайн

Вы всегда можете задать вопрос по телефону:

Рабочие дни: 10:00-19:00
Выходные дни: 11:00-18:00

+7 (495) 668-70-71

+7 (985) 788-99-01

+7 (985) 283-57-76

Конструкция столбов для ворот

Когда забор имеет навесные ворота, монтаж крайних столбов, на которые они вешаются, выполняется несколько иначе, чем другие монтажные работы. Кирпичные столбы, на которые будут навешиваться ворота должны иметь внутренний металлический стержень.

Когда заливается фундамент, в яме, устанавливается металлический стержень.

армирование столба

Пример армирования столба из кирпича

Он должен быть немного выше самого кирпичного столба. Столб в этом случае рекомендуется закопать в грунт на третью часть его длины, которая возвышается над землею.

Таким образом, делается монтаж кирпичного столба. К металлическому стержню впоследствии можно своими руками приварить петли ворот.

Вернуться к оглавлению

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

  • швеллера;
  • уголка;
  • трубы.

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

установка закладных

Монтаж закладных в кирпичных столбах для забора

Если возникают сложности выполнения этой операции своими руками, можно предварительно просверлить в швеллере отверстия, куда будут вставляться закладные. Швеллер будет надеваться на закладные, после чего вся конструкция закрепится сварочным швом. Очень толстый сварочный шов нужно зачистить. Швеллер необходимо обязательно врыть в землю, так как, если этого не сделать, он отвалиться от столба. Нужно постараться вкопать его на большую глубину.

Когда высота кирпичных столбов превышает два метра, приваренных вертикальных швеллеров может быть недостаточно.

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

схема закладных

Схема устройства и установки закладных

Швеллер закапывают в землю, оба конца приваривают к уже установленным двум швеллерам, затем все заливается бетоном. Выкопанную траншею необходимо засыпать, что очень легко сделать своими руками. После этого красиво оформляют проезд.

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются «ушки». Четвертый швеллер будет вставляться прямо в них.

Вернуться к оглавлению

Крепление металлических ворот

Ворота бывают нескольких видов – распашные, откатные, подъемные. Самостоятельно можно установить лишь откатные и распашные конструкции.

На даче

После монтажа ворот с калиткой на забор

Прежде чем закреплять ворота, необходимо подготовить:

  • шарниры;
  • сварочный аппарат;
  • опоры;
  • ровный брусок;
  • болты.
Ворота на закладных

Возможные варианты крепления откатных ворот

С учетом вида ворот различается способ монтажа:

  1. Откатные ворота. Усиливаются вертикально установленной арматурой, крепление производится сваркой к закладным. Створки открываются с помощью роликовых тележек. К одной опоре закрепляют поддерживающую скобу – к верхней части закладного швеллера, уловитель – к нижней части второй опоры.
  2. Распашные ворота. К закладным крепят петли либо кронштейны (для электропривода автоматической системы). Необходимо учитывать расстояние в 1 см от створки до закладной.

Ниже представлено видео, как установить ворота на кирпичные столбы.

Вернуться к оглавлению

Необходимые инструменты

армирование кладки столба

Подробный чертеж для армирования кладки столба и фундамента

Для изготовления ворот, имеющих красивый внешний вид, необходимо иметь различные материалы, а также соответствующие инструменты:

  • Арматуру;
  • Кирпич;
  • Стальную трубу;
  • Цемент;
  • Щебень;
  • Песок;
  • Болгарку;
  • Ведра;
  • Лопаты;
  • Мастерок;
  • Бетономешалку;
  • Рулетку;
  • Строительный уровень.

Вернуться к оглавлению

Особенности крепления ворот к кирпичным столбам

Ограждение дома забором только половина дела. Чтобы защитить свое жилище от посторонних взглядов и обеспечить удобный доступ к территории, необходимо установить ворота. Существует несколько проверенных годами методов, с помощью которых можно осуществить крепление ворот к кирпичным столбам.

Целесообразнее всего ознакомиться с ними до начала работ.

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной. схема бетонирования фундамента Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень. Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму. После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

  • цемент;
  • песок;
  • щебень.

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

монтаж фундамента

Процесс заливки фундамента для ворот

В принципе, такую операцию можно сделать своими руками, перемешав в емкости все составляющие. Единственным минусом станет потеря времени.

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Вернуться к оглавлению

Делаем колпак на кирпичный столб

Чтобы защитить кирпич от влаги, верхушку столба закрывают колпаком. Они продаются в большом количестве, есть металлические, бетонные или композитные. При желании колпак на столб из кровельного железа можно сделать своими руками. Ниже приведена схема. Вам остается только подставить размеры, а затем согнуть на листогиб по намеченным линиям. Скрепляют изделие специальными заклепками, но можно будет использовать и саморезы. Только надо будет предварительно просверлить отверстия, промазать их антиржавчиной, потом покрасить.

Чертеж колпака на кирпичный столбЧертеж колпака на кирпичный столб

Приблизительная стоимость

Рассчитывая смету, которая требуется для сооружения опор из кирпича, необходимо знать общую стоимость стройматериалов и работ (если нанимаются строители). Точный расчет произвести сложно, так как все зависит от способа укладки кирпича. Приблизительная цена кирпичных опор (высота – 2,1 м, ширина – 380х380 мм) с учетом материалов составляет около 9000 руб.

Около дачи

Монтаж в частном секторе

Кирпичные столбы – самый популярный и доступный способ установки входной группы.

Разнообразие видов и вариативные способы заполнения пролетов калиток и ворот позволяют подобрать самый подходящий материал для определенного участка и ландшафтного дизайна территории.

Эскиз установки ворот

Эскиз крепления распашных ворот к закладным

Правильно залитый фундамент и качественно произведенные работы по укладке столбов сделают надежными установленные конструкции, которые смогут прослужить более 50 лет.

Фото-идеи заборов с кирпичными столбами

Самый популярный вариант - забор из профнастила с кирпичными столбамиСамый популярный вариант — забор из профнастила с кирпичными столбамиКовка всегда смотрится хорошоКовка всегда смотрится хорошоРваный камень и штакетник - комбинированный заборРваный камень и штакетник — комбинированный заборДеревянное заполнение может быть сплошнымДеревянное заполнение может быть сплошнымДекоративные столбы из кирпича украшают заборДекоративные столбы из кирпича украшают заборНаиболее популярный на заборе бордовый цвет профнастилаНаиболее популярный на заборе бордовый цвет профнастилаВ комбинации с евроштакетникомВ комбинации с евроштакетникомВитые столбы для продвинутых каменщиковВитые столбы для продвинутых каменщиков
