Мансардные окна: их типы и особенности – виды, плюсы, советы

👷‍♂️Сегодня затронем тему – окна в крыше. Она интересна тем, что это нестандартный вариант расположения оконных проемов. Особенно это касается частного

Содержание

Виды оконных конструкций на крышах

В принципе, классификация в себя включает всего две позиции: уже упомянутые мансардные и слуховые. Отличаются они между собой в основном местом расположения. Первые устанавливаются на скатах мансардных кровель, вторые во фронтонах скатных крыш. Теперь разберемся с ними по отдельности и начнем со слуховых, вы поймете почему.

окна в крыше

Окна на скатной крыше частного дома Источник pinterest.com

Слуховые окна

Свое название этот вид кровельных окон получил не из-за того, что через них что-то подслушивали, ведь под кровельной конструкцией слушать-то некого. Их первым изобрел инженер, по фамилии Слухов, который отвечал за сооружение кровли московского манежа. Именно там и появились первые окна на крышах.

Классификация слуховых окон неширокая. По месту расположения они делятся на фронтонные и скатные. По конструкции разделение идет на три вида:

  • в чистом виде оконный проем, расположенный на фронтонах кровельной конструкции, то есть без дополнительных элементов;
  • на фронтоне с боковыми стенками и козырьком;
  • на скатах с боковыми стенками и козырьком.

Две последние модели в народе называют «кукушками».

Чисто условно можно провести разделение по конфигурации козырька, хотя архитекторы считают, что именно форма крыши окна часто играет немаловажную роль в создании единого проекта здания. Козырьки бывают:

  • односкатные;
  • двускатные;
  • арочные;
  • плоские, они же французские.
окна на крыше

Слуховые конструкции, расположенные на скате крыше Источник prohor-stroy.ru

Казалось бы, слуховые окна – простое и функциональное решение. Но архитекторы опять предупреждают, что тип, дизайнерское оформление, место расположения выбирается строго с учетом совместимости с архитектурой здания. В противном случае этот элемент будет смотреться как чужеродный.

Сразу надо оговориться, что для слуховых окон для крыши был собран свод норм и правил (СНиП) под номером 21-01. В нем четко обозначены некоторые требования, связанные с местом установки оконной конструкции данного типа:

  • устанавливают слуховые окна только на скаты, угол наклона которых больше 35°;
  • минимальный размер оконных створок – 0,6-0,8 м, соответственно размеры всего проема должны составлять 1,2х0,8 м;
  • если окна по проекту устанавливаются на вальмовую крышу, то скат, на который монтируются оконные конструкции, не должен быть продолжением стены здания.

В СНиПе есть рекомендация, о которой архитекторы знают и сами. Считается, что слуховые изделия должны устанавливаться на одной вертикали с окнами в стенах дома. Таким способом не нарушаются архитектурные пропорции строения.

окна для крыши

Слуховое окно на фронтоне крыши Источник vivbo.ru

Как правильно сделать слуховое окно

Если это касается фронтона, то ничего сложного нет.

  1. В процессе облицовки фронтонной части крыши между опорами для стропильных ног оставляется проем, шириною минимум 1,2 м.
  2. В него монтируют две поперечные планки, определяющие размер проема по высоте. То есть оконный проем формируют окончательно с необходимыми размерами.
  3. Под проем заказывают оконную конструкцию из дерева, пластика или алюминия.
  4. После изготовления проводят установку по стандартной технологии, как в стену дома или квартиры.
окна для мансарды

Как сделать окно на фронтоне крыши Источник cconstruction.co.uk


Если слуховое окно – это «кукушка», то здесь монтажный процесс не ограничивается только установкой остекления. Необходимо соорудить достаточно сложную конструкцию в виде домика с крышей. Предварительно оговоримся, что «кукушку» собирают между двумя стропилами крыши:

  • Между стропильными ногами по уровню расположения подоконника и конька козырька слухового окна устанавливают поперечины из того же материала, что и сами стропила.
  • Если есть необходимость усилить конструкцию, то между стропильными ногами до карниза укладывают один или два отрезка досок в виде укороченной ноги, чтобы образовать свес. Точно такие же элементы укладываются и к коньку кровли. Первые упираются верхними краями на нижнюю поперечину, верхние нижними краями на верхнюю.
  • Теперь формируют стенки домика. Из реек сечением 50х50 мм устанавливают стойки по двум стропильным ногам с шагом 40-50 см. Их подрезают так, чтобы по верхним торцам они располагались на одной горизонтальной линии.
  • Теперь все стойки по верхним торцам обязывают все той же рейкой 50х50 мм.
  • Далее формируют козырек. Часто это двускатная конструкция, ее сооружение и будем обсуждать.
окно в крыше мансарды

Вот так выглядит каркас выступа «кукушка» для слуховой остеклительной конструкции Источник dekorrapi.jew.access.ly

  • Конек козырька должен задним концом упереться в верхнюю поперечину между стропилами. К ней его и крепят.
  • Под противоположный конец устанавливают стойку, которая нижним концом упирается в элемент верхней обвязки (фасадный).
  • Устанавливают стропила козырька, упирающиеся в конек и в верхнюю обвязку.
  • Утепляют всю конструкцию, обшивают с внешней и с внутренней стороны, покрывают козырек кровельным материалом.
  • Устанавливают окно на крыше дома по стандартной технологии, то есть вертикально.
panoramnye-okna-osobennosti-konstruktsii-ee-plyusy-i-minusy-primery-dizaynerskikh-resheniy-28037.jpg

Что такое мансардные окна

Франсуа Мансар первый архитектор, который переоборудовал чердачное помещение под жилое. Произошло это в 1630 году. Поэтому чердак еще начали называть «мансарда», а окна «мансардными».

Основное их отличие от фасадных – первые монтируются в наклонной плоскости, вторые в вертикальной. Отсюда повышенные требования, им придется выдерживать сильные порывы ветра, дождь, снег, град. Их надо аккуратно устанавливать, чтобы не скосить, и они не давали течь. Но если посмотреть фото, то сразу становится ясно, даже самодельные выгодно выделяют дом среди остальных зданий.

Спальня для девочки

На самом деле, сохранение белых или серых стен и добавление небольших кусочков цвета дает вам еще больше возможностей сделать комнату для детей творческой и игривой. К тому же такую комнату будет намного легче перекрашивать, когда дети перерастут зелень лайма или розовые стены Барби через три года.

Спальня для девочки в розовых тонах

Когда дело доходит до поиска красочных акцентов, сначала подумайте о том, что у вашего ребенка уже есть. Детские книги и чучела животных часто имеют забавные цвета, поэтому ставьте их в места, которые подчеркивают декор. Наклейки на стенах, постельные принадлежности и ковры могут добавить цвет и рисунок в комнату для детей, но их с легкостью можно изменить с возрастом.

Любое чердачное пространство, которое достаточно большое для комнаты, может быть украшено как прекрасная детская спальня в любой теме и стиле. Не думайте, что чердачное пространство темное и скучное, вы можете легко превратить его в очаровательную комнату.

Делаем комнату творческой и красивой

Как украсить мансардную детскую комнату?

Сделайте пространство безмятежным и наполненным светом и воздухом, потому что здесь можно сделать дополнительные окна в крыше: они будут пропускать свет в течение дня и показывать звезды в течение ночи.

Организуйте право на хранение: не оставляйте мертвое пространство, используйте его для хранения с интересными для глаз полками и пуфиками. Если это общая комната, подумайте о размещении двух кроватей разумным способом в едином стиле.

Попытайтесь максимально заполнить пространство

Особенности

Крыши на жилых домах бывают довольно разнообразными, но популярнее всего сооружения с наклонными скатами. Благодаря им удается сделать объемные чердаки, облегчить сход снега и сток дождя вниз. Но чтобы постройка действительно стала законченной, нужно обязательно оборудовать в крыше окна. Когда-то их использовали исключительно для вентиляции, а затем обнаружили, что такие конструкции позволяют увеличить освещенность и визуально расширить пространство. По традиции маленькие окошки в кровле называются слуховыми, но иногда их делают большими, а вентиляцию и стабилизацию здания обеспечивают другими средствами.

Что это такое

Это проем, создаваемый в крыше или кровельном покрытии. Его можно расположить на самом верху или на стене чердака. Расположение и размер учитывает особенности климата.

Интересно! Отличительной чертой проемов этого типа является наличие угла наклона. Он составляет 45-70 градусов и зависит от проекта, целей установки и нюансов, которые имеет устройство.

Характеристики окон для мансард

Мансардный этаж формируется преимущественно скатами крыши и вертикальных оконных блоков во фронтонах недостаточно для покрытия потребности помещения в естественном освещении. Чтобы «добрать», прямо в кровле монтируют специальные мансардные окна. Из-за такого расположения оконные конструкции подвергаются усиленному воздействию внешних факторов. Поэтому они должны обладать повышенной устойчивостью к воздействию природных явлений: дождя, снега, талых вод, ветра. Типовые стеклопакеты для таких условий применения не подходят, как и стандартные профили. У мансардных окон повышенные технические и эксплуатационные характеристики.

  • Минимальная теплопроводность – за счет энергосберегающих стеклопакетов и заполнения инертными газами (преимущественно аргон). Средние показатели сопротивления теплопередаче для конструкций базового сегмента составляют 0,71-0,91 R₀ [м²С/Вт].
  • Прочность – благодаря закаленному стеклу и усиленному профилю выдерживают пиковые снеговые нагрузки от 630 кг/м² (база).
  • Герметичность – достигается комбинацией специализированных уплотнителей с изоляционным окладом (при соблюдении технологии монтажа).

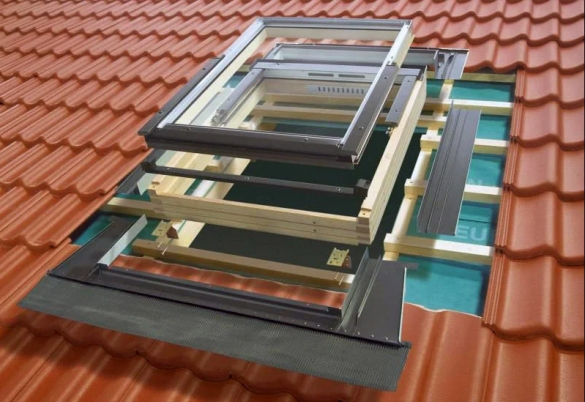

Фото устройство мансардного окна

Притом, что мансардные окна изначально ориентированы на наклонный монтаж и прямой контакт с дождем и снегом, сложности при эксплуатации могут возникать из-за характеристик крыши, а не минусов конструктива блоков.


rpmУчастник FORUMHOUSE (Сыктывкар)

Нужно ли выгребать снег вокруг мансардного окна? А то кто-то в теме писал, что весной все течет. Уклон крыши 33 градуса, кровельное покрытие – металлочерепица.

«Мода» на пологие скаты до 40 градусов пришла из стран с мягким климатом, где снега практически не бывает. В регионах же с повышенной снеговой нагрузкой рекомендуемый угол 40-45 градусов, чтобы снег не скапливался на крыше. При установке мансардного окна в кровлю с меньшим углом, производители советуют монтировать над блоком снегозадержатель.

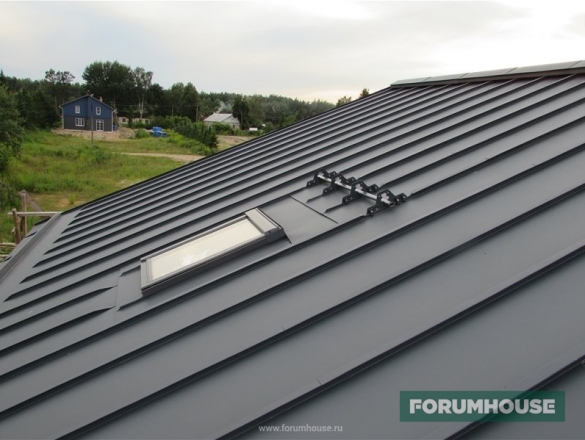

Фото мансардное окно в фальцевой кровле со снегозадержателем

Три главных правила монтажа окон на крыше

Установка окон на крыше — это не монтаж оконной рамы со стеклопакетом в готовый проем в стене, где щели можно просто запенить и закрыть откосами. Это сложный процесс, когда даже небольшая ошибка в технологии со временем приводит к протечке и дорогостоящему ремонту. Поэтому при выборе вида окон и их расположения следуйте трем простым правилам, которые помогут сделать мансарду и светлой, и надежно защищенной от протечек.

Меньше — лучше

Крыша — самый сложный узел дома. Она должна десятилетиями выдерживать штормовые ветра, обильные ливни и снежные шапки весом в сотни килограмм, сохраняя герметичность и не пропуская влагу внутрь кровельного пирога. Любое нарушение целостности кровельного покрытия в таких условиях — это потенциальное место протечки, особенно если речь идет о больших отверстиях. Окно в крыше — это как раз такое больше отверстие, которое загерметизировать очень сложно.

Отсюда первое правило: чем меньше окон, тем лучше. Это не значит, что нужно забыть о естественном освещении. Просто тщательно продумывайте планировку мансардного этажа, чтобы окон было как можно меньше. Например, вынесите под кровлю все хозяйственные помещения, где солнечный свет не нужен: гардеробную, мастерскую, постирочную, кладовую. А площадь жилых комнат сделайте больше, чтобы для их освещения можно было установить одно панорамное окно на крыше дома вместо нескольких узких стандартных.

Панорамное фронтонное окно

В отличие от окон в скатах, фронтонные окна могут быть любых размеров

Исключение только одно — фронтонное окно мансарды, которое устанавливают вертикально в стену. Таких окон может быть столько, сколько может вместить фронтон, вплоть до сплошного остекления, если стена не несущая.

Проект — это важно

Запланировать расположение оконных проемов нужно еще на этапе проектирования — поставить окно в готовую крышу, если его нет в проекте, непросто. А иногда и вовсе невозможно без реконструкции кровли: на сложной крыше может просто не быть широкого ровного участка, где можно встроить дополнительное окно.

На сложной кровле не всегда можно встроить окна

В некоторых случаях дополнительное окно после монтажа кровли встроить почти невозможно — например, при очень сложной форме крыши

Тоже касается и изменения типа окна. Например, мансардное окно в кровле никак нельзя заменить зенитным фонарем или люкарной — для этого нужно вносить изменения в стропильную систему и расчеты несущей способности всей конструкции.

Поэтому второе правило звучит так: окна должны быть в проекте. Особенно если они встраиваются в скат кровли. Хотя на простых односкатных, двускатных и вальмовых кровлях окна часто можно врезать во время монтажа покрытия, не рассчитывайте на это.

Чем проще, тем надежнее

Крыша сложной формы — это красиво и часто даже практично. Вот только чем больше на кровле ендов и примыканий, тем выше вероятность протечки. Поэтому простые крыши намного надежнее — обычно первый ремонт им требуется на годы позже, чем красивой сложной кровле с многочисленными разжелобками. Это же касается и окон на крыше — простые, встроенные заподлицо с кровельным покрытием мансардные окна намного надежнее люкарен, каждую из которых, как правило, накрывают своей крышей.

Различия между герметизацией разных видов окон

Герметизация мансардного окна намного проще, чем люкарны («кукушки»)

Это приводит к третьему правилу: не усложняйте конструкцию кровли сверх необходимого. Каждая красивая «кукушка» на крыше — это дополнительные ендовы и место, где будет скапливаться снеговой мешок зимой. Это не значит, что окно люкарна — плохая конструкция. Возможно, без нее коттедж будет смотреться скучно и серо, а такой дом далеко не всех устроит. Просто тщательно взвесьте риски и постарайтесь оставить только те элементы, которые действительно нужны. Тем более что простые мансардные окна и световоды для освещения подходят намного лучше, поскольку их ставят под углом и направлены они к солнцу.

Площадь остекления

Чтобы посчитать, сколько окон потребуется, определите площадь остекления.

Сначала рассчитайте площадь помещения, где будут смонтированы окна. Остекление должно занимать не меньше 10% от неё.

Пример: общая площадь мансардной комнаты — 50 м2. Значит, минимальная площадь остекления — 5 м2.

Если в мансарде расположена детская комната, сделайте помещение более освещённым — остеклите 12,5% от общей площади. Хорошее освещение снизит нагрузку на зрение.

Как рассчитать количество окон? Ориентируйтесь на их размеры, полезную площадь остекления (указана в технических характеристиках окна) и площадь мансарды.

Пример: у окна VELUX Стандарт 139,8х94,2 см полезная площадь остекления — 0,92 м2. Для мансарды 50 м2 надо остеклить 5 м2.

Делим площадь остекления мансарды на полезную площадь остекления окна: 5 : 0,92 = 5,4 (округляем в большую сторону — 6).

Вам потребуется 6 окон такого размера.

Функции

Мансардные окна что это

Монтаж оконных конструкций на чердаке призван решать следующие задачи:

  • обеспечение притока солнечного света;
  • повышение декоративной привлекательности;
  • устранение дыма;
  • сохранение тепла;
  • проветривание;
  • снижение теплопотерь.

Также наличие в крыше оконного проема зрительно увеличивает пространство, повышает комфортность эксплуатации комнаты.

Световой туннель как альтернатива мансардному окну

Есть альтернатива мансардным окнам, которые вас могут заинтересовать в изучении — световые колодцы. Световой люк — это герметичная трубка, которая может пронести естественный свет далеко в дом, не создавая огромных потерь энергии и не причиняя вреда от влаги. Зеркальное внутреннее пространство трубки может сбрасывать естественный свет на несколько этажей с крыши, поэтому они на самом деле более универсальны, чем традиционные световые люки для обеспечения естественного освещения.

Это некоторые из реалий, окружающих мансардные окна. Нельзя отрицать, что они создают действительно хорошую внутреннюю атмосферу, но они идут с затратами энергии и некоторыми физическими проблемами в холодном климате. Установка мансардных окон это тот вид работ который надо доверить проверенному человеку с большим опытом а не пробовать сделать своими руками, хотя при наличии знаний этих проблем установка может вполне вам может быть доступной.

Любое окно в крыше устанавливаемое уже в готовую кровлю является нарушением вашей конструкции, поэтому следует проявлять особую осторожность при проведении работ по установке мансардных окон.

Смотрите видео как выбрать мансардные окна

Материалы

При всех различиях в форме, размерах и исполнении окон на крыше у них есть общая черта – использование строго ограниченного круга материалов. Металлопластиковые конструкции обладают такими несомненными достоинствами, как экологическая чистота, длительная служба, внешняя привлекательность и ценовая доступность. В любом случае, значение вида материала больше, чем наименование фирмы, которая берется за работу. В свою очередь, стеклопакет важнее профиля, потому что он более тонок в исполнении. Простое пластиковое окно на крыше предпочтительно, потому что оно не пропускает практически тепло, тепловое расширение у профиля и стекла весьма близкие, к тому же оно обладает приличным модулем упругости, легко переносит нагрузки.

Деревянные изделия смотрятся красиво и служат долго, но значительные технологические трудности не позволяют сделать их дешевыми.

Даже качество древесины, которое лучше, чем у ПВХ, не позволяет ей покинуть элитарную нишу. Для производства окон высшей категории применяют сибирский кедр или тик, обе породы служат свыше 100 лет. Лиственница совсем немного не дотягивает до этой планки. Сосновая древесина относительно дешева, окна из нее работают приблизительно 60 лет, что на практике вполне приемлемо.

Изделия из чистого алюминия хуже древесины и пластика, так как их теплопроводность велика. Кроме того, у алюминия и стекла разные темпы теплового расширения, поэтому время использования окна сокращается. Учитывая эти проблемы и сравнительную мягкость металла, его рекомендуется использовать для декоративных целей либо гармонично сочетать с поливинилхлоридом – так они взаимно гасят недостатки друг друга. Что касается стеклянных композитов, практически нулевая теплопроводность перечеркивается неустойчивостью при сколько-нибудь сильном морозе.

Мансардные окна плюсы и минусы

окна на крыше мансарды фото

окна на крыше мансарды фото

Основное преимущество – возможность создать интересное освещение на чердаке. К другим плюсам относят:

  • количество стеклопакетов и их форма может ограничиваться только фантазией покупателя;
  • от мансардных стеклянных конструкций намного больше света, чем от фасадных;
  • современные материалы дают возможность произвести мансардные окна, выдерживающие любую нагрузку;
  • огромный ассортимент: антивандальные конструкции, с зеркальным эффектом и даже поглощающие свет.

Но не только плюсы у мансардных конструкций. Основной минус – они очень быстро пачкаются. Это надо учитывать при выборе способа открывания, чтобы было удобно мыть стекла. Второй минус – высокая цена, на сами конструкции и их монтаж. Но при наличии определенных навыков, их можно установить и сделать самостоятельно.

Как правильно выбрать мансардные окна?

Выбирая мансардное евроокно следует учитывать ряд особенностей:

  • наличие защиты от влаги;
  • наличие уплотнителей;
  • материал профиля или рамы;
  • способ открывания;
  • прочность стеклопакета.

Конструктивные особенности мансардных окон https://www.youtube.com/watch?v=UlwbG2I_Hss В конструкции наклонных окон применяется однокамерный стеклопакет, что очень облегчает нагрузку на фурнитуру и опорные элементы. Для мансардных евроокон применяется морозоустойчивый теплосберегающий стеклопакет, который наполняется аргоном.

мансардные окна

Стеклопакеты, изготовленные при помощи технологии «триплекс» уберегут обитателей мансарды от осколков случайно разбитого стекла. Так как два стекла склеиваются специальной пленкой, которая позволяет удерживать осколки. Покрытие Easy Clean расщепляет скопившуюся на евроокне грязь под действием солнечных лучей, что облегчает очистку стекол.

триплекс

Важно!Важно обращать внимание на расположение оконной ручки. Она должна находиться на удобной для пользования высоте.

Дополнительные опции, такие как: рольставни и удерживающие опоры защитят дом от шума, града, солнца и послужат защитой от проникновения в жилище.

Мансардные окна

Вообще, с мансардными окнами полная неразбериха. Кто-то считает, что и слуховые конструкции, установленные в мансардную крышу, то же можно считать мансардными. Кто-то отрицает это и уверяет, что к этой категории относятся оконные конструкции, которые установлены в плоскости ската крыши. Все остальные являются слуховым типом.

Поэтому и обыватели путаются в названиях, часто называя одни разновидности другими. Ничего страшного в этом нет, потому что на само мансардное окно это никак не влияет. Но если честно, то о мансардных оконных моделях заговорили, как об отдельной группе, лишь только тогда, когда их стали встраивать в плоскости скатов крыш. А значит, будем считать, что это и есть мансардная разновидность.

Теперь непосредственно о самом окне. Есть строгие правила оконной площади, которая должна присутствовать на кровле. Ее величина не должна превышать 10% от величины площади всей скатной конструкции. К примеру, если площадь крыши составляет 100 м², то оконная площадь не должна превышать 10 м². При такой разнице естественная освещенность внутри мансарды будет нормальной, а тепловые потери не превысят допустимые нормы.

окна в мансарде

Мансардные окна в плоскости ската крыши Источник trade-point.co.uk

Это было правило номер один для окон в мансарде. Теперь второе правило. Оно звучит так: лучше иметь несколько маленьких окон, чем одно большое. Поэтому существует негласное правило, в котором отображено соотношение площади остекления с количеством окон:

  • площадь остекления 1 м² – 2 окна;
  • 2 м² – 3 окна;
  • 3 м² – 4;
  • и так далее по восходящей.

Классификация

Существует несколько критериев, по которых классифицируются окна этого типа. Один из самых незначительных (с него и начнем) – глухие окна или открывающиеся. Надо сразу оговориться, что известные производители мансардных окон не производят глухую вариацию. Но могут сделать исключение на большой заказ. Правда, по цене глухие от открывающихся отличаться не будут.

Что касается последних, то здесь достаточно широкий выбор:

  • открываются вокруг центральной оси, установленной посередине окна;
окна в мансарде

Модели с открывающимися створками вокруг центральной оси Источник dachgewerk.de

вокруг оси, расположенной у верхней рамы оконной конструкции или чуть ниже на ¼ высоты самого окна;

окна в крыше

Модели с осью у верхней оконной рамы Источник concept-casa.ro

  • распашная конструкция с боковым открытием створки.
окна на крыше

Мансардная модель с распашной створкой Источник nova-co.ru

Есть современная модель, которая носит название окна-балконы. Состоит конструкция из двух створок: первая открывается вокруг горизонтальной оси, расположенной у верхней рамы. Открывается эта створка до горизонтального расположения. И собой в открытом виде она представляет козырек над оконным проемом.

Вторая створка открывается точно так же, как и первая, только ее ось располагается у нижней рамы. Максимальное ее открытие – вертикальное расположение. То есть собой в открытом виде она представляет остекленное ограждение проема по фасадной стороне. При этом окно снабжается боковинами по нижней створке, которые создают боковое ограждение импровизированного балкона.

окна для крыши

Мансардная остеклительная конструкция типа «балкон» Источник nesmetnoe.ru


Технология монтажа мансардного окна

Современный рынок предлагает огромное количество окон для мансард от разных производителей. У каждого из них свои требования к монтажному процессу. Обозначим самые распространенные отличия:

  1. Модели от компаний Fakro и Roto устанавливают только на стропильную систему, а от компании Velux на обрешетку.
  2. У Fakro перед монтажом надо снимать стеклопакеты, у Velux нет такой надобности.
  3. В зависимости от типа кровельного материала мансардные окна от Fakro устанавливаются на определенную глубину, которая указывается в паспорте изделия буквами: V, N или J.

Итак, в первую очередь формируют оконный проем. Здесь, как и в случае со слуховым вариантом, надо определить место установки. Для этого между стропилами устанавливают поперечные элементы.

Из четырех досок собирают короб, который вставляют в проем. И где его крепят саморезами насквозь через стропильные ноги и уложенные поперечины. Самое важное это элементы короба. В них делаются пазы фрезой, обозначая место посадки рамы мансардного окна. Вроде можно было бы сделать пазы на стропильных ногах и поперечинах. Но ни в коем случае нельзя ослаблять стропильную систему даже на двух элементах, потому это эта конструкция несет на себя большую нагрузку и является центром кровли.

окна для мансарды

Формирование проема для установки мансардного окна

Окно вставляют в короб, к которому крепят специальными кронштейнами и саморезами. Здесь есть одна тонкость:

  • сначала закрепляют верхние кронштейны, но не до конца;
  • наживляют нижние, но не крепят их к коробу;
  • выставляют оконную конструкцию точно в проеме с учетом зазоров;
  • после чего затягивают верхние кронштейны и крепят нижние.

Теперь устанавливают доборные элементы. Это фартук из гидроизоляционной пленки, который укладывается по периметру окна. Поверх него металлический фартук, элементы которого собой представляют в сборе козырьковую конструкцию. Они крепятся к коробу саморезами по периметру. На этом монтаж заканчивают, строители переходят к укладке кровельного материала на крышу.

Если необходимо установить окно в крыше мансарды, которая уже покрыта кровельным материалом, то технология немного видоизменяется. Отличия состоят в том, что придется в первую очередь разбирать часть кровельного покрытия. Затем резать слои кровельного пирога: гидроизоляционную мембрану, утеплитель и пароизоляцию. И вот здесь надо точно провести замеры и вырезку. Все остальное точно так же, как в описанном процессе.

В видео пошагово разобрана технология установки мансардного окна:


Дизайн

Выбрав геометрию и материал для окна на крыше, нужно внимательно разобраться и с его дизайном. Для стиля шале характерны занимающие значительную площадь панорамные окна. Романские (в средневековом стиле) конструкции сравнительно невелики и скорее напоминают щели. Если здание выдержано в готическом духе, стоит использовать стреловидные, устремленные кверху проемы либо имитацию языков костра (это уже поздняя готика). Далеко не все, конечно, будут удовлетворены таким стилистическим набором.

Барочная архитектура лучше всего сочетается с криволинейной формой окон – круглой, эллипсовидной и так далее. Подвид таких элементов – французские окна, которые начинаются практически от самого пола. Классицизм в том виде, в каком он пришел к концу XVIII – началу XIX столетий, всегда выглядит просто и монументально. Широко используются симметричные построения и правильные по геометрии элементы. Не будет стилистической ошибкой использование импостов на нижних створках и причудливо изогнутых перемычек.

Совершенно иначе к оформлению светопрозрачных конструкций подошли в эпоху модерна – с начала ХХ века.

Подражая этому стилистическому направлению, придется отказаться от любых прямых линий и угловатых конструкций. Допускается использование добавочных перекладин для верхних фрамуг, оснащаемых прямыми либо закругленными средниками. Часто фрамуги делятся на незначительные сегменты, а вот нижняя часть створок всегда остается цельной. Функциональные стили, появившиеся чуть позднее, отличаются использованием несимметричных створок. Конструктивизм прежде всего выражается в строгих квадратных и прямоугольных исполнениях, а вот любителям ар-деко стоит предпочесть ступенчатые либо оформленные в виде зигзагов окна, обилие изогнутых плоскостей.

Отделка мансардного окна изнутри

Мансардные окна требуют высокой степени водонепроницаемости по периметру всего примыкания к кровле. Для этого устанавливают специальные оклады. Они защищают от промерзания, скопления жидкости.

Следующий важный момент – утепление зоны установки остекления и откосов. Для этих целей используются мягкие теплоизоляционные материалы, например, минеральную вату. Нельзя пенить монтажной пеной, так как она со временем начнет рассыпаться.

картинка отделка мансардного окна

отделка мансардного окна фото

Нижний откос обязательно делают перпендикулярно, а верхний параллельно полу. В противном случае будет собираться конденсат, а вокруг может появиться грибок, плесень. Для отделки откосов можно использовать:

  • гипсокартон;
  • вагонку;
  • пластиковые панели;
  • штукатурку, хотя она не качественно сохраняет тепло;
  • OSB-плиты.

В комнатах, где предполагается повышенная влажность, лучше использовать материалы, устойчивые к влаге, например, влагостойкий гипсокартон. Крепление плит проводится на специальный каркас при помощи саморезов. Не лишним будет укладка гидро- и/или пароизоляционного слоя.

Оформление окон для мансарды

Изнутри задекорировать мансардные окна можно легкими текстильными шторами. Использовать для этого тяжелые гардины не стоит. Они будут выглядеть слишком негармонично и массивно в пространстве мансарды. Лучше предпочесть что-нибудь более изящное и невесомое.

Также для интерьерного оформление окна на мансарде подойдут:

  • жалюзи-плиссе;
  • маркизы;
  • обычные занавески;
  • тканевые роллеты.

Главная задача таких завес – это при необходимости отсечь лишний солнечный свет с улицы. В летний полдень солнце через встроенное в крышу окно будет просто печь под прямым углом. И оконный декор должен в подобных случаях полностью закрывать стекло, пропуская солнечные лучи по минимуму.

С одной стороны шторки для мансардных окон должны быть легкими, а с другой – максимально плотными на просвет. При этом в соответствии с дизайном интерьера стиль занавесей можно выбрать любой. Только помните, что они висят на мансарде не столько классически вертикально, сколько под углом и немного на потолке.

Если размеры мансардных окон, установленных на жилом чердаке, большие с широким и высоким остеклением, то для них стоит выбрать рулонные шторы с электроприводом. Причем ткань следует подобрать со специальной влаго- и пылеотталкивающей пропиткой. Такой вариант меньше загрязняется, а для открытия окна достаточно нажать кнопку.

Интерьерное оформление теплой мансарды – процесс крайне увлекательный. Надо лишь включить фантазию и четко себе представлять как будет использоваться декорируемое помещение. При декорировании интерьера главное это желание создавать что-то необычное и развитое воображение.

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

  • в середине;
  • наверху;
  • на 2/3 по высоте.

Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.

Тип управления

Какое мансардное окно выбрать — с автоматическим или ручным управлением?

Автоматическое управление — новый уровень комфорта. Вы можете закрыть или открыть окно, используя пульт. Вам даже не придётся вставать с места. Это особенно удобно, если окна расположены высоко и до них сложно дотянуться.

Ещё одно преимущество окон с автоматическим управлением — встроенные датчики дождя и снега. Мансарду не зальёт внезапно начавшийся дождь — система сама закроет окна в нужный момент.

Ручное управление — стандартное и более бюджетное решение. В этом случае закрывать и открывать окна вы будете с помощью ручек или телескопических стержней.

Видео описание

В видео пошагово разобрана технология установки мансардного окна:

Преимущества и недостатки

Мансардные окна преимущества

Все виды мансардных окон имеют ряд достоинств и недостатков, которые рекомендуется учитывать в процессе выбора. Основные преимущества:

  • способны выдержать сильную механическую нагрузку;
  • в крышу можно вмонтировать несколько оконных блоков сразу;
  • организация вентиляции;
  • дополнительный источник света.

Разнообразие форм и размеров позволяет подобрать подходящий вариант.

Недостатки у конструкции также имеются, поэтому их необходимо знать:

  • происходить быстрое загрязнение;
  • требуется дополнительное утепление;
  • нужно дополнительно защитить от негативного влияния жидкости;
  • дорогая стоимость.

Для того чтобы сохранить мансардные окна чистыми, процесс уборки требуется проводить чаще – 2-3 раза в год.

Мансардные окна недостатки

Что делать если дует из мансардного окна

Продувание зачастую связано с:

  • дешевой фурнитуры;
  • плохой подгон всех деталей, то есть некачественное производство конструкции;
  • некачественный монтаж.

Проблемы возникают на фоне недостаточного прижима створки. Если сквозняк ощущается по всему периметру, то причина в этом. Для исправления ситуации, его надо перевести в зимний режим.

Если начало дуть из-под уплотнителя, скорее всего, он высох или утратил эластичность. Проблема решается заменой уплотнителя.

В случае, когда дует со стороны петель, то их необходимо подтянуть. Надо проверить конструкцию на наличие сквозных, косых отверстий. Они могли быть сделаны под установку роллет или штор. Чтобы из отверстий не дуло, необходимо их заделать герметиком.

Производители и отзывы

Самые известные производители мансардных окон, представленные на российском рынке, – датская фирма Velux, немецкая Roto и польская Fakro.

Датская компания Velux производит оконные изделия уже более 70 лет. Сегодня этот производитель предлагает деревянные профили, изготавливаемые из особо прочной северной сосны, пропитанной антисептиком. На готовый продукт дополнительно наносится специальный лак или монолитный полиуретан. Стеклопакеты изготовлены по технологии «теплый периметр» – используется разделительная планка из цельной стали, закругленной по углам, что уменьшает количество конденсата.

Внутренняя часть заполняется аргоном, а для герметизации применяют силикон, срок службы которого доходит до 20 лет. Трехуровневое уплотнение по периметру позволяет сохранить тепло и исключить сквозняки. В конструкции используется уникальное вентиляционное устройство и съемный фильтр, обеспечивающий защиту от пыли и насекомых. Окна Velux эксплуатируются и при самых низких температурах. Сглаженные, обтекаемые формы позволяют гармонично их вписать в любое архитектурное решение.

Модельный ряд этого производителя представлен четырьмя центрально-поворотными и двумя верхне-поворотными моделями, балконными и другими конструкциями. Стандартный срок гарантии составляет 5 лет.

Среди недостатков называют дороговизну продукции и расположение ручки вверху рамы, что может быть очень неудобным при высоком расположении окна.

Продукция фирмы Roto присутствует на мировом рынке более 50 лет. Компания является лидером по производству фурнитуры для окон и дверей. Инновационная идея этого производителя заключается в создании конструкции с поворотной осью, расположенной выше центра. С 90-х годов XX века компания производит пластиковые профили в 6 цветах: белый, золотой дуб, черный дуб, орех, красное дерево, сосна.

Модельный ряд представлен четырьмя моделями: с центральной осью, приподнятой осью, двумя осями поворота и модель из ПВХ для помещений с высокой влажностью. Ручки устанавливаются внизу рамы. Эксплуатация продукции возможна при низких температурах окружающего воздуха. Компания поставляет модель с электроприводом и датчиком дождя.

Среди других преимуществ продукции Roto – двухконтурное уплотнение, специальный блок для термоизоляции, возможность регулирования зазоров между рамой и створкой. Хорошее качество Roto делает продукцию популярной среди покупателей. Гарантия действует в течение 5 лет.

Польский производитель Fakro производит окна из клееного бруса, который пропитывается антисептиком и покрывается лаком. В стеклопакетах также используется аргон, прочное закаленное стекло, устойчивое к неблагоприятным факторам окружающей среды. Специальные предохранители предотвращают выдавливание стеклопакета. Клапан вентиляции исключает накапливание конденсата и обеспечивает поступление свежего воздуха. Ручка расположена внизу. Фурнитура фиксирует створку в 6 позициях. Продукция имеет более низкую цену по сравнению со своими конкурентами.

Условия гарантии действуют также в течение 5 лет.

Для владельцев достаточного уровня доходов подойдет марка Frank. Продукция данного производителя отличается высоким качеством.

Эффектные примеры

Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.

Процесс монтажа мансардного окна ждет вас в следующем видео.

Виды используемых конструкций

Окно с плоской крышей в своей конструкции имеет дополнительные водосточные желоба, поэтому, чтобы вода на верхе крыше не задерживались, она должна располагаться под определенным уклоном. Как правило, уклон создают в пределах от 5-ти до 15-ти°.

Фото слухового окна на крыше

Прямоугольной формы с односкатной или двускатной крышей похоже по форме на оконный комплекс с плоской кровлей, но на эту систему требуется делать уклон значительно больше, от 15-ти ° и выше.

Гидроизоляция мансардных окон

Гидроизоляция монтируется с наружной стороны остекления, а пароизоляция с внутренней.

Внешний слой изоляции защищает конструкцию от влияния ультрафиолетовых лучей, атмосферных факторов, от протечки. Одна сторона гидроизоляции должна иметь паропроницаемый слой. Это предупредит накопление влаги по швам, и обеспечить вентиляцию.

Внутренний слой пароизоляции предупреждает появление влаги и защищает швы от ее накопления.

Если вместе с оконным блоком в комплекте не было гидроизоляционного материала, то можно использовать диффузную ленту или ПСУЛ. Оба материала совместимы практически со всеми конструкциями и отделочными материалами, не пропускают влагу.

картинка гидроизоляция окон

Мансардные окна придают дому неповторимый образ и делают из чердака помещение, полностью пригодное к жизни. Они могут быть прямоугольными и квадратными, нестандартными: в виде трапеции, овальными, круглыми. Это может быть даже целый балкон, на который можно выйти утром и насладиться свежим воздухом. Благодаря мансардному остеклению, на чердаке будет больше света, чем от обычного вертикального. Окна на мансарде позволят обустроить полноценный этаж в частном доме. Изнутри можно создать индивидуальный интерьер, красивый и неповторимый. Главное не допускать ошибок, обшить утеплителем, хорошо утопить в кровельный материал, чтобы нигде не протекало, не потело и во время дождя с него не капало.

Понравилась статья? Расскажите друзьям:

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
