Какой лучше шланг для газовой плиты: выбор и установка

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Содержание

Виды и особенности газовых шлангов

После приобретения новой газовой плиты или при замене старого оборудования потребуется смена гибкого шланга. В продаже можно встретить всего пять видов этих коммуникационных приспособлений, но не они пользуются популярностью.

Причины низкого уровня спроса на определенные типы газовых шлангов кроются в сложности выполнения монтажных работ. А в некоторых случаях без вызова специалиста обойтись не удастся.

К самым востребованным гибким моделям относят такие подводки:

  • резиновый;
  • резинотканевый;
  • резиновый, армированный металлическими нитями;
  • сильфонный металлический.

Кроме гибких моделей, можно встретить стальные и медные трубы. Требования, предъявленные для подсоединения такого типа рукавов, сильно разнятся в сравнении с гибкими моделями.

Различаются и методы пайки медных труб. Если монтаж производится методом твердого припоя, необходимо использовать исключительно медно-фосфорные контакты ПМФС6-0,15 и ПМФОЦр6-4-0,03. Мягкая пайка в этом случае не допускается.

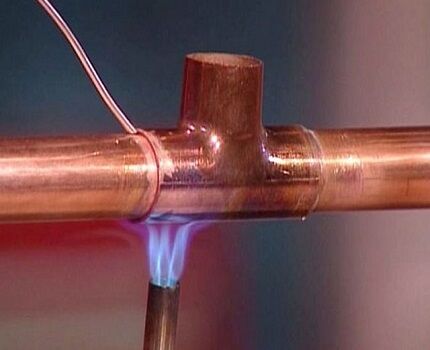

Метод твердого припоя

При установке методом твердого припоя одно из важных условий – выдержка температурного режима, не превышающего отметку в 600°C. Для мягкой пайки этот диапазон снижен – не более 400 °C

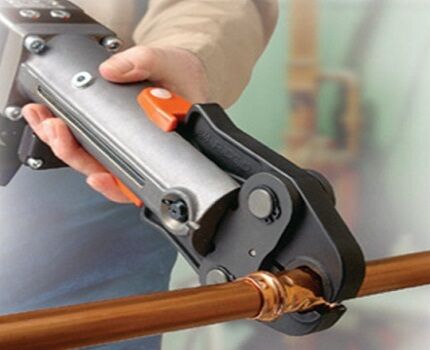

Еще один способ контакта газовых труб – установка методом прессования медных фитингов. Обжимные фитинги для рукавов подбираются исходя из коэффициента давления трубы.  Если диаметр трубы не больше 54 мм, допускают использование безфитингового метода подсоединения.

Обжим газового рукава

На фитингах для обжима газового рукава, чаще всего, можно встретить желтую маркировку. В некоторых случаях только кольцо уплотнения окрашено желтым цветом. Стоит учитывать, что применение укороченных фитингов категорически запрещено

Несмотря на надежность подсоединения таких рукавов к газовым приборам, они обладают рядом недостатков:

  • установить без специального оборудования не удастся, поэтому потребуется вызывать специалиста;
  • размещение плиты будет стационарным, без возможности передвинуть;
  • трудоемкий монтажный процесс.

Такие методы применяются нечасто и относятся к неоправданно-затратным. Финансовые вложения будут в разы выше, нежели при использовании популярных гибких шлангов. А также стоит учитывать и длительность проведения работ — в это время не будет доступа к газоснабжению.

Особенности резиновых рукавов

Резиновый шланг, предназначенный в основном для транспортировки кислорода, считается раритетным вариантом, хоть и найти его на рынке можно без труда. Преимуществ у него немало: выдержка давления в 20 атмосфер, доступная цена, простота установки и неплохая электроизоляция.

Однако несмотря на все положительные качества, при эксплуатации приспособление требует особой бдительности. Соприкосновение участка поверхности рукава, контактирующего с воздухом, и малейшей капли масла может привести к перегреву шланга, а соответственно, и быстрому выходу из строя.

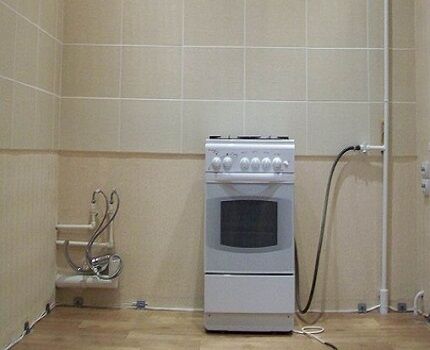

Кислородный шланг

Использование резинового шланга в качестве сопутствующего газового оборудования – нецелевое применение этого вида рукава. Несмотря на положительные характеристики, он нуждается в тщательном и постоянном инспектировании при эксплуатации

От использования кислородного рукава стоит отказаться — он считается пережитком прошлого, когда не было более совершенных и безопасных изделий. Особенно опасна его установка на кухне квартиры многоэтажного дома — владелец рискует не только своей жизнью, но и сотней ни о чем неподозревающих людей.

Если на даче, т.е. месте временного нахождения, используется такое изделие, нужно быть особенно осторожным и обратить внимание на его маркировку, где должны указываться следующие параметры: класс изделия, внутренний диаметр, максимально допустимое давление.

Также потребуется визуальное инспектирование наличия дефектов в виде вздутий, трещин и проколов волоконного каркаса — не допускается присутствие оголенных участков.

Характеристики резинотканевого изделия

Неплохие рекомендации заслужил резинотканевый шланг. Это простота использования, недорогая цена, высокий коэффициент гибкости, богатый размерный ряд (практически любая длина и диаметр), отличная электроизоляция.

К недостаткам можно отнести слабую жесткость материала — изделие производят из резины, укрепленной тканевыми нитями. Несмотря на это, современные технологии, применяющиеся для изготовления модели, помогут прослужить до 10 лет.

Резинотканевый газовый шланг

Резинотканевый газовый шланг наиболее дешевый из всех вариантов комплектующих. За счет обширного размерного ряда предоставляется возможным подобрать требуемые размеры рукава

Еще одно отрицательное качество — через короткий промежуток времени в резине появляются трещины, являющиеся проводниками утечки газа. Несмотря на неплохие показатели прочности, специалисты не рекомендуют использовать такой шланг более двух лет. Этот вид подводки востребован для газовых баллонов в частном доме.

Специфика армированной подводки

Армированный металлической сеткой вид изделия имеет много общего с водопроводными трубками — конструктивную прочность придает тонкопроволочная оплетка из стали. Два штуцера и резьбовые заклепки, расположенные на концах рукава, выполняют роль крепежных элементов для шланга и газовой печки.

Явное преимущество такого типа соединения — надежность. А чтобы обеспечить его безопасность, следует поставить диэлектрические вставки между шлангом и плитой. Кроме того, при монтаже обязательно используют прокладки из меди, алюминия или прочих мягких металлов.

Армированный шланг для газа

На сегодняшний день производители выпускают армированные шланги с фитингами из сплава железа и углерода или латуни. Стоит отдать предпочтение этим материалам, исключая нержавейку

Армированные рукава недорогие и несложные в применении. Гибкость резины и прочность металла удачно соединились в этом изделии, что послужило росту его популярности для использования в бытовых условиях. Специалисты в нашей стране рекомендуют постепенно отказаться от их эксплуатации в пользу более совершенного варианта.

Надежность сильфонного металлического соединения

Самый надежный и долговечный вариант — сильфонный металлический шланг. Он используется для подключения печки к газовой магистрали, имеет высокий коэффициент гибкости, что достигается за счет гофры, выполненной из нержавейки.

При этом в момент сгиба, не происходит деформация внутреннего сечения рукава. Шланг можно удлинять до четырехкратного размера. Все это отражается на его ценовой категории — стоимость изделия довольно высока.

Сильфонный металлический шланг

Срок службы сильфонной металлической подводки достигает 25 лет. При монтаже на плиту с электроподжигом, электрическим грилем и подсветкой требуется между рукавом и газовым краном установить диэлектрическую изолирующую прокладку

Стандартная длина этого типа шлангов 1,5-2 м, диаметр резьбы ½ или ¾ дюйма. За счет метода фиксации различают шланги с креплением «гайка-гайка» и «гайка-штуцер». Помимо хорошо гнущейся поверхности, они способны выдерживать давление в 6 атмосфер, а также могут контактировать с температурами от – 50 до +200 °C.

Единственный недостаток — это ценовая категория, превышающая в пять раз своих конкурентов.

Использование гибкого газового шланга

Гибкие сильфонные газовые шланги оснащены с внешней стороны защитной полимерной оболочкой, которая защищает рукав от коррозии и предупреждает повреждения

Гибкие сильфонные рукава разделяют на обычные и с металлическим основанием из нержавеющей стали. Последние защищены двухслойным полимерным покрытием, предоставляющим качественную электрозащиту. Оно предохраняет материал от коррозийного и кислотного воздействия, а также от высокотемпературного режима печного устройства.

Материал изготовления этого типа газовой подводки — нержавеющая сталь, что соответствует всем техническим требованиям ГОСТа. За счет полимерного покрытия изделие защищено от действия различных сил.

Рукав обеспечивает гарантию целостности системы подачи газа на длительный срок — до 25 лет. Электроустойчивость материала достигает 1500 В, что немаловажно, ведь современные плиты оснащают богатым электрическим функционалом.

Сильфонный шланг гофра

Сильфонный шланг имеет полимерное покрытие для обеспечения электроизоляции газовой плиты, оснащенной электрическими функциями: поджигом, подсветкой, грилем

Виды соединения труб

Существует несколько основных способов соединения газовых труб, а точнее:

  • Сварочный – проводится исключительно специалистами, которые имеют разрешение на работу с аппаратом сварки. У каждого сотрудника должно быть в наличие персональное удостоверение.
  • Резьбовой или фитинговый – также включает в себя сварку легких труб, при этом раструбы уплотняются с помощью конопляного волокна. Весь процесс работ очень сильно напоминает соединение канализационных труб. Стоит отметить, что волокно заранее пропитывается раствором льняного масла или олифы. Также можно использовать муфты, которые могут иметь как длинную, так и короткую резьбу.
  • Фланцевый – один из самых распространенных методов соединения, так как имеет достаточно легкую конструкцию сборки. Правда, как утверждают специалисты, он менее надежен, чем сварочный.

Все вышеописанные способы соединения используются профессиональными мастерами с использованием специализированного оборудования.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Для того чтобы самостоятельно соединить газовые тубы в доме или квартире, вам необходимо подготовить следующие инструменты и материалы:

  • газовый разводной ключ;
  • пакля и смазка;
  • шланги или трубы соединения;
  • при необходимости соединитель, имеющий резьбу с двух сторон.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Если вы перекрыли подачу газа и продули трубы, как это рекомендовалось ранее, то следующим этапом вам необходимо отрезать ненужные части газовых труб. Для этого вы можете воспользоваться болгаркой, а если таковой не имеется, то вполне подойдет ножовка по металлу, однако в этом случае процесс будет длительный и более сложный.

Чем лучше уплотнить резьбовое соединение на газовой трубе

После того как вы удалили ненужную часть газовой трубы, вам необходимо один ее конец тщательно заварить или запаять.

Если вам необходимо соединить один конец трубы с газовым шлагом, то вам потребуется нарезать резьбу на спиленной части. Для этого имеется специальная насадка, надев которую, нужно будет несколько раз прокрутить.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Далее на сделанную резьбу наматывается пакля, которая пропитывается смазкой и проводится соединение со шлангом. Все данные работы проводятся с использованием газового разводного ключа. В случае если вы планируете устанавливать новую трубу, то вы можете воспользоваться специальным соединительным переходником. Данный элемент имеет с двух сторон готовую резьбу и гайку, которая закручивается на основной и на новой трубе.

Чем лучше уплотнить резьбовое соединение на газовой трубе

Такой метод можно использовать в квартирных помещениях, вот только необходимо убедиться в отсутствие протечек. Для этого вам нужно открыть подачу газа, после чего на все стыки труб нанести мыльный раствор.

Если ранее вы самостоятельно никогда не занимались подобными работами, то лучше всего доверить это дело профессионалам.

Коннекторы для шлангов в Москве

Коннекторы для шлангов и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Коннекторы для шлангов» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории “Коннекторы для шлангов”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Газовые переходники для шлангов и труб

Мы предлагаем широкий ассортимент газовых переходников на сильфонные и резиновые газовые шланги, а также для переходники для композитных газовых баллонов для подключения различных регуляторов давления.

Может ли газовая труба пересекаться с вентиляционным каналом?

Нет, как и с оконными и дверными проёмами, дымоходами.

Особенности соединения газовых труб

Долгое время газопровод состоял исключительно из металлических труб разного диаметра. Материал ценился за возможность создания бесшовной магистрали, способной сохранять абсолютную герметичность под высоким давлением.


Заняться поиском других вариантов заставил весомый недостаток металлического сплава – под воздействием влаги, по прошествии нескольких лет эксплуатации он начинал ржаветь, ставя под угрозу целостность трубопровода.

Тогда стали появляться трубы из других материалов:

  1. Меди, плюсом которой считается устойчивость к коррозии, минусом – способность сохранять целостность при низком давлении, не превышающем 5 кПа.
  2. Низкоуглеродистой стали, не подверженной воздействию ржавчины. Ее недостаток – сложность в обработке и высокая стоимость. Поэтому для обустройства газопроводов применяются трубы из ПВХ со стальной внешней оплеткой.
  3. Полиэтилена. Эластичный и легкий, этот материал не проводит электричество, обходится дешевле других аналогов и выдерживает сильные трансформации без утери целостности.

Подробнее о различный видах газовых труб и особенностях их выбора можно прочесть в этом материале.

Элементы, соединяющие магистраль и отводку, ведущую к потребителю, стали делать из резины. Для таких соединений выбирается термоустойчивая резина, не склонная с рассыханию при избыточной инсоляции.


Выбор материала обусловлен давлением в газопроводе, требуемой пропускной способностью и рассчитывается специалистами.

То же касается соединений. Только профессионал может определить подходящий вид крепления, правильно соотнести его с материалом трубы, техническими условиями эксплуатации.

Основы безопасности при подключении

Любое газовое оборудование, в том числе и сопутствующее, должно подключаться с соблюдением правил безопасности. Газ — взрывоопасное вещество, при работе с которым стоит быть максимально осторожным.

Это требование касается и приспособлений для его подводки, которые должны быть качественными и обеспечивать соответствующий уровень защиты:

  1. Газовый шланг не рекомендуется скрывать, важно обеспечить доступ к нему.
  2. Изделие не подлежит окрашиванию.
  3. При установке стоит обратить внимание на натяжение рукава — он должен немного провисать.
  4. В процессе монтажа нельзя сильно перегибать и поддавать скручиванию подводку.
  5. Металлические детали изделия должны быть защищены от образования конденсата.

Для монтажа гибкого шланга применяются только инструменты, материалы и комплектующие, предназначенные для работы с газовым оборудованием. На это стоит обратить особое внимание, ведь многие детали практически идентичны материалам для водопровода.

Как прокладывать около газовой трубы электрический провод, чтобы не нарушить никаких правил?

Вот как отвечает на этот вопрос Мосгаз: «В местах пересечений электрического провода или кабеля с газопроводом расстояние между ними должно составлять не менее 0,1 м, при параллельной прокладке — не менее 0,4 м.

Борьба течью

Устранение течи системы отопления с помощью герметика относится к химической борьбе с протечками.

Отлично в решении этой дилеммы себя проявил указанный немецкий герметик. Также применяют такие средства:

  1. Смолы с двумя компонентами на базисе эпоксида.
  2. Клеящие силиконовые составы.
  3. Термоустойчивые составы на базисе каучука.

Их алгоритм:

  1. Повреждённая зона обезжиривается, сушится, покрывается тонким слоем герметика.
  2. Далее она обматывается серпянкой. Серпянка армирует герметичный слой.
  3. Уже серпянку покрывают герметиком. Действие повторяется.

Если применяется силиконовое средство, то для шлифовки повреждённой зоны не нужно использовать абразивы. А такой вид герметика лучше липнет к гладкой поверхности.

Виды газовых кранов

Газовые краны для подключения плитыВ старых зданиях обычно устанавливали на отпуске два вида кранов:

  • лепестковый;
  • пробковый.

Чем отличаются конструкции этих изделий можно увидеть на рисунке.

Когда меняется плита, или кран вышел из строя, лучше всего установить новый шаровой кран.

Это устройство намного лучше, но дороже. Установка итальянского крана обойдется в 10 долларов. Можно установить и более дешевый отечественный кран, стоимостью в 5 долларов. Они ничем ни хуже зарубежных аналогов, но иногда имеют дефекты. Поэтому не забудьте при покупке взять с собой чек, чтобы можно было поменять бракованное изделие на хорошее.

Схема подключения газовой плиты

Схематически подключение плиты к газу выглядит следующим образом: через кухонное помещение проходит газовый стояк, от которого отходит труба ответвления с краном в конце, присоединяемая к печи. Еще этот кусок называют опуск или отвод.

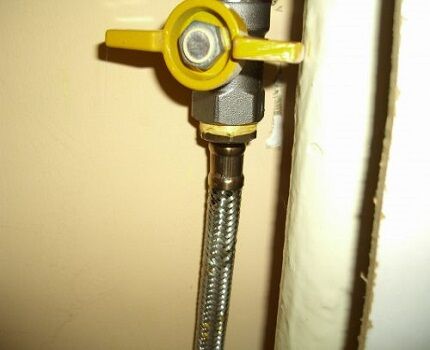

Замена газового крана

В старых домах на опусках установлен кран лепесткового вида. Производя переподключение, рекомендуется заменить его на шаровой. Он занимает меньше места и более удобный в использовании

В краник вкручен резинотканевый шланг, через который и производится подача газа. Для старых домов характерна посадка плиты на металлическую трубу. Такой метод нецелесообразно применять, ведь в этом случае расположение прибора будет стационарным.

В отдаленных районах частного сектора, где нет доступа к проложенному магистральному газопроводу, используется газ в баллонах. Для подключения к такому оборудованию допускается исключительно специалист газовой службы.

Когда лучше использовать полиэтиленовые трубы?

Если планируется уложить газопровод в грунт, то в этом случае не обойтись без полиэтиленовых труб. Стальные трубы в данном случае – не самый лучший вариант, так как, уложенные в землю, они оказываются уязвимыми для коррозийных процессов.

В теории для выполнения газовой подводки можно использовать как сшитый, так и обычный полиэтилен. Тем не менее, сшитый полиэтилен практически не используется, так как нет выгоды от того, что он более прочен и термоустойчив. А вот цена его выше, если сравнивать его с обычным полиэтиленом низкого давления.

В магазине определить трубы из полиэтилена, которые можно использовать для подводки газа, достаточно просто. По всей их длине наносится жёлтая линия.

Стоит отметить, что на газовых подводках не используются компрессионные фитинги из полиэтилена. Их механическая прочность ограничена, а полностью исключать вероятность того, что на газовую трубу не будут оказываться никакие внешние воздействия, не стоит.

Не подойдут и гильзовые соединения, для выполнения которых используются либо уплотнители из резины, либо клей. Чаще всего подобный способ применяют, когда необходимо соединить ПВХ-трубы, предназначенные для канализации. Для газа они не подойдут, поскольку не гарантируют полную герметичность.

Остаётся лишь использовать три вида фитингов:

  • латунные, которые обеспечивают и герметичность, и механическую прочность;
  • фитинги под сварку, которые соединяются паяльником на низких температурах (рекомендуется установить температуру в 240 градусов Цельсия);
  • электросварные, на которые уже нанесены спирали, предназначенные для оплавки контактных поверхностей. Они дорогие, но могут гарантировать соединение высокого качества.

Требования к герметикам для газа

Чтобы полностью исключить утечку газа в соединительных местах газопроводной системы, необходимо, чтобы подмотка соответствовала следующим требованиям:

  • устойчивость к вибрациям различной интенсивности;
  • устойчивость к резким перепадам температурного режима и внутреннего давления;
  • защита соединения от образования коррозийного налета;
  • простота выполнения монтажных работ и демонтажа в случае выполнения ремонта;
  • прочность и длительный период использования.

Все герметизирующие материалы должны быть проверены специалистами на прочность и сертифицированы для работы в системах газоснабжения.

Виды уплотнителей для газовых систем

Чтобы узлы подключения плиты к распределительной газовой системе не давали утечки и годами обеспечивали герметичность всех коммуникаций, используют специальные уплотнители, например, нить Локтайт 55 или ФУМ-ленту.

Соединительные элементы из других материалов сотрудники газовых служб применять не рекомендуют. Их рабочие характеристики слишком слабы для такой внушительной ежедневной нагрузки.

Нить Локтайт 55 – практичный, современный материал, разработанный специально для надежной фиксации соединительных участков в коммуникационных сетях разной степени сложности.

Представляет собой уплотнительное волокно из комплексных нитей высокой прочности, поставляется в пластиковых контейнерах и имеет различную длину (от 12 до 160 м в зависимости от упаковки).

Нить Локтайт 55
Нить Локтайт 55 – универсальный элемент, обеспечивающий резьбовым соединениям надежную мгновенную герметизацию даже при сильном давлении. Сертификат позволяет использовать продукт в газовых системах без ограничения

Для создания герметичного соединения нить вручную наматываю на резьбовой отрезок трубопроводной арматуры. Она мгновенно фиксируется на месте и больше уже не меняет своего положения.

Второй надежный уплотнительный элемент – это лента ФУМ, сделанная из фторопласта 4D.

На рынке представлены ФУМ-ленты трех типов:

  • Марка 1 снабжена дополнительной смазкой на основе вазелинового масла. Применяется в промышленных системах и коммуникационных сетях с едкими, агрессивными средами.
  • Марка 2 не имеет смазки и лучше всего проявляет себя в комплексах, работающих на различных окислителях.
  • Марка 3 выпускается с использованием краевых фрагментов первых двух видов и подходит, как для промышленных, так и для бытовых целей.

Она представляет собой тонкие нити, уложенные в пленку.

ФУМ-лента разных видов
ФУМ лента демонстрирует высокие антикоррозийные качества, проявляет хорошую термостойкость и не выделяет токсинов в процессе активной эксплуатации

Лента ФУМ позволяет осуществить прочное соединение трубных элементов, которое на долгие годы обеспечит системе полную герметичность. Гарантийный срок хранения ленты в контейнере составляет 13 лет.

Особенности монтажа вытяжной трубы для газовых приборов

Осуществляя монтаж газовых приборов отопления, а также масляных радиаторов, необходимо должное внимание уделять вопросу грамотной организации выведения продуктов сгорания из помещений. И это правильно, поскольку, помимо создания безопасной среды для человека, они повышают эффективность работы самих приборов отопления, способствуют их более продуктивной и экономичной работе

Для определения диаметра газоотводного канала необходимо учитывать:

  1. Количество продуктов сгорания.
  2. Мощность приборов отопления.
  3. Разницу температур наружного воздуха и продуктов сгорания.
  4. Высоту трубы дымохода.

Установка вытяжных труб для газовых приборов, в соответствии с правилами, проводится рядом с внутренними стенами и возле перегородок из негорючих материалов. При необходимости разрешается также монтаж их во внешних стенах, также из негорючих материалов. В данном случае, чтобы избежать появления конденсата при отводе продуктов сгорания, стены с внешней стороны утепляются. Если в помещении отсутствует стена, которая является пригодной для размещения вытяжных труб в ней, нужно использовать коренную или насадную трубу для газового прибора.

Чем лучше уплотнить резьбовое соединение на газовой трубе

В трубам необходимо обеспечивать максимально открытый доступ.

Монтаж газовых приборов, у которых отсутствует соединение к дымоходному каналу, осуществляется исключительно в таком месте, где для каждой горелки будет выделено не менее 5 м3 свободного пространства. На небольшой водонагреватель, не оснащенный вытяжкой продуктов сгорания газа, необходимо отводить не меньше 6 м3. Газовая колонка для душевой комнаты или ванной должна иметь вытяжку для продуктов сгорания газа и свободное пространство не меньше 10 м3.

Если в помещении, где проводится монтаж газовой плиты, мало необходимого объема, то над ней нужно сделать вентиляционный отвод. Поскольку газовые приборы используют воздух из помещения для горения, нужно обеспечить его свободный доступ. С этой целью под дверью пола оставляют небольшую щель (площадь щели выводится из расчета: на каждые 1000 ккал/ч мощности газового прибора необходимо не меньше 10 см2).

Все приборы для обогрева, газовые колонки и т.п. оснащаются предохранителем для перекрытия газа в том случае, если погаснет огонь.

Монтаж газовых обогревательных приборов всегда нужно проводить с подсоединением к дымоходу во всех случаях, кроме одного: если это обогреватель с закрытой камерой сгорания. Тогда отвод продуктов сгорания и подвод воздуха к горелке отделены от помещения. К дымоходу, площадь сечения которого равна 200-220 см2, можно подключить пару газовых приборов на один этаж с расходом газа 8 м3/час. Расстояние между вводами в дымоход по высоте должно составлять не меньше 30 см. Чтобы подсоединить четыре газовых прибора из одной квартиры с расходом газа 12 м/ч, на одном этаже нужен дымоход с площадью сечения не меньше 300 см2. Соединение газовых приборов с одним дымоходом на разных этажах недопустимо.

Дымоходы газовых приборов располагаются над крышей таким же образом, что и обычные дымоходы. Когда при реконструкции дома невозможно использовать для отвода продуктов сгорания газа печной старый дымоход, делают новый дымоход из труб, которые соединяют с задним фасадом дома. Эти трубы изготавливаются из стальных оцинкованных листов, и, в отличие от труб для отвода продуктов горения жидкого и твердого топлива, соединение их осуществляется стыками, которые направлены в противоположную сторону от движения газов.

Во время ремонта или перестройки, когда может нарушиться герметичность газопроводных труб, необходимо по окончании работ проверить их целостность. С этой целью в трубы пускают воздух под давлением, которое в два раза превышает то давление, что необходимо в них при проходе газа (приблизительно 500 мм вод. ст.).

Перед проверкой нужно перекрыть отводы. Если в течение пяти минут давление в трубах падает более чем на 20 мм вод. ст., то нужно искать повреждение в трубе (предполагаемые места повреждений нужно смочить мыльной водой). Газопровод для жидкого газа проверяют на герметичность таким же образом под давлением 1200 мм вод. ст.

Резьбовые соединения наносятся на трубы, а также на соединительные и отводные фитинги. Но простота и надежность соединения любых трубопроводов с применением нарезки все же не обеспечивает полной его непроницаемости. Поэтому обязательным дополнением является герметизация труб во всех местах резьбовых стыков. Только такое сочетание позволяет создать надежное соединение.

Техника безопасности

Любые монтажные работы, производимые с газовыми приборами, требуют обязательного выполнения всех требований техники безопасности. Подключенный гибкий шланг обязательно должен быть всегда перед глазами. Категорически запрещается его закрывать. Он должен быть всегда расположен в доступном для визуального осмотра, месте.

Какой шланг должен стоят у газовой плитыЗапрещается пользоваться газовым рукавом нестандартных размеров. Они должны соответствовать существующим нормативным документам.

Шланг не нужно красить, так как краска может стать причиной его быстрого растрескивания. Если вы хотите сделать внешний вид рукава красивее, его можно закрыть самоклеящейся бумагой.

Напрямую соединяется резиновый рукав с краном, если он расположен на отпуске. Если резьба имеет нестандартные размеры, разрешается использовать переходник.

При эксплуатации газовой техники очень важно соблюдать правила безопасности и существующие нормы эксплуатации. От этого зависит пожаробезопасность установок, работающих на газу.

Похожие статьи:

Я уже переставил газовую плиту. Как мне узаконить это мероприятие?

Заменять, ремонтировать, переподключать газовое оборудование имеет право только специализированная организация (обладающая сертификатом). Вы наплевали на это правило и все сделали сами? Если изменения не противоречат законодательству, их могут легализовать. Сначала представитель газовой службы должен лично осмотреть, что сделано в квартире. И, если технические условия соблюдены, вам выдадут справку о том, что установка узаконена.

CÑÑаниÑа 1

ÐзолÑÑÐ¸Ð¾Ð½Ð½Ð°Ñ ÑÑÑановка.
â

ÐбмоÑка ÑÑÑб ÑÑлоннÑми маÑеÑиалами и кÑаÑÑ-бÑмагой пÑоизводиÑÑÑ Ñ ÐºÐ°ÑÑÑек на вÑаÑаÑÑÑÑÑÑ Ð¸ двигаÑÑÑÑÑÑ ÑÑÑбÑ. Ðа конвейеÑной линии пÑоÑеÑÑÑ Ð¾Ð±Ð¼Ð¾Ñки ÑÑÑÐ±Ñ Ð¸ нанеÑÐµÐ½Ð¸Ñ Ð±Ð¸ÑÑмнÑÑ Ñлоев ÑовмеÑÐµÐ½Ñ Ð¸ вÑполнÑÑÑÑÑ Ð½Ð° одной ÑÑÑановке, ÑазмеÑаемой в конÑе поÑоÑной линии.
â

ÐзолÑÑÐ¸Ð¾Ð½Ð½Ð°Ñ ÑÑÑановка.
â

ÐбмоÑÐºÑ ÑÑÑб ÑÑлоннÑми маÑеÑиалами и кÑаÑÑ-бÑмагои пÑоизводÑÑ Ñ ÐºÐ°ÑÑÑек на вÑаÑаÑÑÑÑÑÑ Ð¸ двигаÑÑÑÑÑÑ ÑÑÑбÑ.
â

ÐÐ°ÐºÐ»Ð°Ð´Ð½Ð°Ñ ÑазÑÐµÐ¼Ð½Ð°Ñ Ð¼ÑÑÑа Ñ Ð¡Ñема, ÑемонÑа ÑÑаÑÑка газо.
â

ÐÑименÑÑÑ Ñакже обмоÑÐºÑ ÑÑÑÐ±Ñ ÑÑеклоÑканÑÑ, пÑопиÑанной клеем. Ð ÑÑом ÑлÑÑае на наÑÑжной повеÑÑноÑÑи ÑÑÑÐ±Ñ Ð² меÑÑе деÑекÑа ÑоздаÑÑ Ð¼Ð½Ð¾Ð³Ð¾ÑлойнÑÑ ÑÑеклоплаÑÑиковÑÑ Ð¾Ð±Ð¾Ð»Ð¾ÑкÑ-бандаж. ЧиÑло Ñлоев опÑеделÑÑÑ Ð¸ÑÑÐ¾Ð´Ñ Ð¸Ð· ÑабоÑего давлениÑ.
â

Ðве ÑпÑли пÑоизводÑÑ Ð¾Ð±Ð¼Ð¾ÑÐºÑ ÑÑÑб ÑÑлоннÑм изолÑÑионнÑм маÑеÑиалом. ÐеÑоÑиновÑй бак пиÑÐ°ÐµÑ Ð³Ð¾ÑелкÑ.
â

ÐзолÑÑÐ¸Ð¾Ð½Ð½Ð°Ñ ÑÑÑановка.
â

Ðа конвейеÑнÑÑ Ð»Ð¸Ð½Ð¸ÑÑ Ð¿ÑоÑеÑÑÑ Ð¾Ð±Ð¼Ð¾Ñки ÑÑÑÐ±Ñ Ð¸ нанеÑÐµÐ½Ð¸Ñ Ð±Ð¸ÑÑмнÑÑ Ñлоев ÑовмеÑаÑÑ Ð¸ вÑполнÑÑÑ Ð½Ð° одной ÑÑÑановке, ÑазмеÑаемой в конÑе поÑоÑной линии.
â

ÐгÑÐµÐ³Ð°Ñ Ð´Ð»Ñ Ð½Ð°Ð¼Ð¾Ñки ÑÑÑб из ÑовниÑÑ.
â

Ðо оконÑании намоÑки ленÑ, или ÑовниÑÑ, пÑоизводиÑÑÑ Ð¾Ð±Ð¼Ð¾Ñка ÑÑÑÐ±Ñ ÑеллоÑаном, ÑлÑжаÑим в каÑеÑÑве наÑÑжной заÑиÑной оболоÑки; заÑем ÑÑÑба вводиÑÑÑ Ð² камеÑÑ Ð´Ð»Ñ ÑеÑмообÑабоÑки пÑи ÑемпеÑаÑÑÑе оÑвеÑÐ¶Ð´ÐµÐ½Ð¸Ñ ÑмолÑ. ÐÑопиÑка ленÑ, или ÑовниÑÑ, пÑоизводиÑÑÑ Ð² ванне Ñо Ñмолой непоÑÑедÑÑвенно Ñ Ð¼Ð°ÑинÑ.
â

Ð¢Ð°ÐºÐ°Ñ Ñазбивка опÑеделÑеÑÑÑ Ñем обÑÑоÑÑелÑÑÑвом, ÑÑо в пеÑвом оÑделении пÑиÑодиÑÑÑ Ð¾ÑÑÑеÑÑвлÑÑÑ ÑелÑй ÑÑд огнеопаÑнÑÑ Ð¾Ð¿ÐµÑаÑий: 1) пÑоÑиÑÐºÑ Ð±ÐµÐ½Ð·Ð¸Ð½Ð¾Ð¼ повеÑÑноÑÑей, пÑедназнаÑеннÑÑ Ðº гÑммиÑованиÑ; 2) Ð½Ð°Ð¼Ð°Ð·ÐºÑ ÑезиновÑм клеем повеÑÑноÑÑей аппаÑаÑов, ÑÑÑб и лиÑÑов ÑезинÑ; 3) пÑÐ¾Ð¼Ð°Ð·ÐºÑ Ð¿ÐµÑÑлоÑвиниловÑм лаком и ÑпиÑÑовÑми ÑоÑÑавами изделий из ÑаолиÑа; 4) обмоÑÐºÑ ÑÑÑб пÑи изгоÑовлении деÑалей из ÑекÑÑоÑаолиÑа и дÑ. ÐÑоме Ñого, в ÑÑом же помеÑении оÑÑÑеÑÑвлÑÑÑ ÑÑанение вÑÐµÑ ÑÑÐ¸Ñ Ð²ÐµÑеÑÑв.
â

ÐбмоÑка ÑÑÑб ÑÑлоннÑми маÑеÑиалами и кÑаÑÑ-бÑмагой пÑоизводиÑÑÑ Ñ ÐºÐ°ÑÑÑек на вÑаÑаÑÑÑÑÑÑ Ð¸ двигаÑÑÑÑÑÑ ÑÑÑбÑ. Ðа конвейеÑной линии пÑоÑеÑÑÑ Ð¾Ð±Ð¼Ð¾Ñки ÑÑÑÐ±Ñ Ð¸ нанеÑÐµÐ½Ð¸Ñ Ð±Ð¸ÑÑмнÑÑ Ñлоев ÑовмеÑÐµÐ½Ñ Ð¸ вÑполнÑÑÑÑÑ Ð½Ð° одной ÑÑÑановке, ÑазмеÑаемой в конÑе поÑоÑной линии.
â

ШаÑниÑное Ñоединение ÑÑÑбопÑоводов.
â

ТеÑи в газо -, водо -, неÑÑепÑÐ¾Ð²Ð¾Ð´Ð°Ñ Ð¸ в дÑÑÐ³Ð¸Ñ ÑолоднÑÑ ÑÑÑбопÑÐ¾Ð²Ð¾Ð´Ð°Ñ Ñ ÑÑпеÑом ÑÑÑÑанÑÑÑ Ð¾Ð±Ð¼Ð¾Ñкой деÑекÑнÑÑ ÑÑаÑÑков ленÑой из ÑÑеклоÑкани или ÑлопÑаÑобÑмажной ленÑой, пÑопиÑанной ÑпокÑиднÑм клеем. ÐÑÑемонÑиÑованнÑе ÑÑим ÑпоÑобом ÑÑÑбопÑÐ¾Ð²Ð¾Ð´Ñ Ð²ÑдеÑживаÑÑ Ð¸ÑпÑÑание давлением в 50 аÑи и вÑÑе. ÐеÑед обмоÑкой ÑÑÑÐ±Ñ ÑоÑоÑо обезжиÑиваÑÑ Ð¸ оÑиÑаÑÑ.
â

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
