Газовая труба на кухне: нормы, правила, требования

Труба для газа: стальные, гофрированные и другие изделия, какие изделия использовать, видео и фото

Виды газопровода

С пользовательской точки зрения наиболее информативной представляется классификация по величине давления газа в трубе.

  • Если величина давления не более 0,05 кгс/см2, то система относится к газопроводу с низким давлением. В квартире и в жилом доме потребители сталкиваются только с этим видом коммуникаций. Для бытовых нужд этого более, чем достаточно.
  • Давление от 0,05 до 3,0 кгс/см2 называют средним. Как правило, это городские газовые магистрали. Для обслуживания потребительских объектов, то есть собственно жилых зданий, учреждений и так далее, они не используется. Магистраль транспортирует природный газ на районные регуляторные станции, где параметр снижают до нужной величины.
  • Высоким называют давление от 3 до 6 кгс/см2. Такая система устраивается для обслуживания предприятий, промышленных котелен и так далее. Встречаются варианты с давлением выше 6 кгс/см2, но только как отдельные, специально разработанные проекты.

diametr_gazovoj_truby_01

Трубы газовые полиэтиленовые ПНД

ПЭ-100 SDR 9 по ГОСТ Р 50838-95

Сфера применения:газоснабжение;

Материал: ПЭ 100;

SDR: 9;

Номинальное давление: 12 атм

ПЭ-100 ГАЗ SDR 9 Наружный диаметр Толщина стенки Масса погонного метра
ПЭ-100 ГАЗ SDR 9 ⌀20 20 мм 2,3 мм 0,132 кг
ПЭ-100 ГАЗ SDR 9 ⌀25 24 мм 2,8 мм 0,198 кг
ПЭ-100 ГАЗ SDR 9 ⌀32 32 мм 3,6 мм 0,325 кг
ПЭ-100 ГАЗ SDR 9 ⌀40 40 мм 4,5 мм 0,507 кг
ПЭ-100 ГАЗ SDR 9 ⌀50 50 мм 5,9 мм 0,786 кг
ПЭ-100 ГАЗ SDR 9 ⌀63 63 мм 7,1 мм 1,25 кг
ПЭ-100 ГАЗ SDR 9 ⌀75 75 мм 8,4 мм 1,76 кг
ПЭ-100 ГАЗ SDR 9 ⌀90 90 мм 10,1 мм 2,54 кг
ПЭ-100 ГАЗ SDR 9 ⌀110 110 мм 12,3 мм 3,78 кг
ПЭ-100 ГАЗ SDR 9 ⌀125 125 мм 14 мм 4,87 кг
ПЭ-100 ГАЗ SDR 9 ⌀140 140 мм 15,7 мм 6,12 кг
ПЭ-100 ГАЗ SDR 9 ⌀160 160 мм 17,9 мм 7,97 кг
ПЭ-100 ГАЗ SDR 9 ⌀180 180 мм 20,1 мм 10,1 кг
ПЭ-100 ГАЗ SDR 9 ⌀200 200 мм 22,4 мм 12,5 кг
ПЭ-100 ГАЗ SDR 9 ⌀225 225 мм 25,2 мм 15,8 кг
ПЭ-100 ГАЗ SDR 9 ⌀250 250 мм 27,9 мм 19,4 кг
ПЭ-100 ГАЗ SDR 9 ⌀280 280 мм 31,3 мм 24,4 кг
ПЭ-100 ГАЗ SDR 9 ⌀315 315 мм 35,2 мм 30,8 кг
ПЭ-100 ГАЗ SDR 9 ⌀355 355 мм 39,7 мм 39,2 кг
ПЭ-100 ГАЗ SDR 9 ⌀400 400 мм 44,7 мм 49,7 кг
ПЭ-100 ГАЗ SDR 9 ⌀450 450 мм 50,3 мм 62,9 кг
ПЭ-100 ГАЗ SDR 9 ⌀500 500 мм 55,8 мм 77,5 кг
ПЭ-100 ГАЗ SDR 9 ⌀560 560 мм 62,5 мм 97,3 кг
ПЭ-100 ГАЗ SDR 9 ⌀630 630 мм 70,3 мм 123 кг

Какая труба используется для газа внутри дома

Если раньше трубы для прокладки газопровода состояли почти всегда из металлических вариантов, то теперь все изменилось и металлопластиковая газовая труба уже никого не удивляет. Более того – последние варианты сегодня используются все чаще по причине простоты монтажа, а также возможности выдерживать низкое и среднее давление.

При этом компоненты для создания газопровода в доме должны соответствовать некоторым важным требованиям:

  • Фитинги и трубы, из которых состоит газопровод, должны обеспечивать максимальную герметичность. В отличие от воды утечка газа является недопустимой, так как может привести к настоящей катастрофе;
  • Несмотря на то, что природный газ не оказывает окисляющего воздействия на металл, коррозия все равно представляет опасность. Изнутри труба не повредится, поэтому обрабатывать ее не нужно, а вот снаружи трубопровод должен быть абсолютно стоек к данным деструктивным процессам;
  • Ни в коем случае не экономьте на качестве всех материалов. Газопровод собирается один раз и надолго, поэтому позволить себе потратиться однажды вполне можно, ну а взамен вы получите спокойствие. Помните, что все те компоненты, из которых состоит ваш газопровод, должны иметь необходимые сертифицирующие документы.

Каковы положительные особенности газовых коммуникаций на основе пластиковых труб?

Серые трубы фото
Такой газопровод лучше металлического тем, что:

  1. Срок службы обсуждаемой конструкции значительно превышает аналогичный параметр конструкции из металла.
  2. Изделия такого типа не проводят электрический ток, что в контексте многих ситуаций играет крайне важную роль.
  3. Благодаря малой массе конструкций из поливинилхлорида, возведение различных объектов с их применением осуществляется достаточно быстро.
  4. Возведение любых коммуникаций с применением рассматриваемых труб в домашних и промышленных условиях — это оптимизация сметы, ведет применение того же количества металлических деталей обойдется намного дороже.

Для более углубленного изучения характеристик лучше всего ознакомиться со статьей посвященной этому вопросу на нашем сайте — Температуры, давление, из чего состоит и другое.

Трубы для проведения газа в квартиру и частный дом: виды и характеристики

Установить трубопровод для газоснабжения квартиры или участка – задача технически сложная. Бытовой газ, используемый для отопления и приготовления пищи, очень взрывоопасен. Любая ошибка, допущенная в процессе газификации, может нанести серьёзный ущерб имуществу и здоровью жильцов. Поэтому при прокладывании газопровода важен каждый этап: от выбора газовых труб до их монтажа.


Трубы для проведения газа в дом или квартиру могут быть стальными или пластиковыми

Особенности производства

Если особым образом воздействовать на обычный полиэтилен (полимер, состоящий из атомов углерода и водорода), то некоторые атомы водорода отделяются, приводя к формированию новой связи между молекулами углерода. Процесс получения этих дополнительных углеродных связей называют сшивкой. Воздействуют на полиэтилен различными веществами и способами, поэтому степень сшивки может отличаться. Оптимальный показатель – 65-85%.Пластиковая труба для газа: свойства и особенности использования

Сшивка позволяет улучшить свойства полиэтилена: повышается устойчивость к высоким температурам, улучшается гибкость, износостойкость, появляется возможность самовосстановления после механических нагрузок. Процесс сшивки разработал в 1968 году шведский химик Т. Энгель, но недооценил свое изобретение, посчитав его неконкурентоспособным. Патент у него выкупила компания WIRSBO, которая первая в мире начала промышленное производство труб сшитого полиэтилена (PEX) и до сих пор является лидером в этой сфере. На отечественный рынок подобные изделия попали не сразу, зато сейчас пользуются огромной популярностью.Пластиковая труба для газа: свойства и особенности использования

PEX-труба обычно состоит из трех слоев: внутри – сшитый полиэтилен, снаружи – кислородозащитный слой, соединены они при помощи клея. В продаже встречаются и 5-слойные трубы. У них сверху кислородозащитного слоя располагается еще слой клея и сшитого полиэтилена.Пластиковая труба для газа: свойства и особенности использования

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Газовая конфорка

Современные газовые магистрали прокладываются с использованием прочных и высококачественных труб и деталей. Поэтому природные катаклизмы вряд ли смогут навредить такой конструкции

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Выбор материала

  1. Какие виды труб можно использовать при монтаже наружного газопровода?

При надземной прокладке — только и исключительно стальную трубу. Инструкция связана с ее прочностью: сталь исключает случайное или намеренное повреждение магистрали.

При наружной прокладке выше уровня грунта используется только сталь.

При наружной прокладке выше уровня грунта используется только сталь.

При подземной прокладке ввода допустимо использование полиэтилена. Полиэтиленовая газопроводная труба маркируется желтой полосой, в отличие от водопроводной трубы с синей маркировкой.

  1. Чем можно монтировать газопровод внутри дома?

Трубы для газа в доме могут быть:

  • Стальными;
  • Металлопластиковыми;
  • Полиэтиленовыми (в том числе из сшитого и термостабилизированного полиэтилена);
  • Гофрированными нержавеющими;

При монтаже газопровода используется гофрированная труба в полиэтиленовой оболочке. Она исключает образование конденсата на вводе в дом. Голая сталь — черная и нержавеющая — при отрицательной уличной температуре постоянно увлажняется, поскольку температура поступающего в дом газа существенно ниже температуры в помещении.

Гофрированная нержавейка в полиэтиленовой оболочке.

Гофрированная нержавейка в полиэтиленовой оболочке.

  • Медными.
  1. Какие соединительные фитинги предпочтительны при монтаже?

На стальной трубе выбор невелик: используются только резьбовые фитинги, латунные или чугунные. На газе для подмотки резьб принято использовать ленту ФУМ. В ее отсутствие резьбу можно подмотать:

  • Сантехническим льном, пропитанным любой быстросохнущей краской или силиконовым герметиком;
  • Герметизирующей полимерной нитью.

На прочих видах труб предпочтительны необслуживаемые соединения, полностью исключающие утечку газа:

  • На меди — фитинги под пайку или пресс-фитинги;
  • Металлопластиковая труба тоже комплектуется пресс-фитингами;
Пресс-фитинг на металлопластике.

Пресс-фитинг на металлопластике.

  • Обычный полиэтилен приходится волей-неволей использовать с компрессионными фитингами, а вот термостабилизированный полиэтилен PERT комплектуется фитингами под раструбную сварку. Если, разумеется, вам придет в голову странная фантазия использовать его для транспортировки среды с комнатной температурой и минимальным избыточным давлением;
  • Гофрированная нержавейка соединяется компрессионными фитингами с силиконовыми уплотнительными кольцами. Несмотря на возможность разобрать такое соединение, оно не требует обслуживания и может при необходимости укладываться в штробу или стяжку.
Для соединения гофрированной нержавейки используются компрессионные фитинги с силиконовыми уплотнительными кольцами.

Для соединения гофрированной нержавейки используются компрессионные фитинги с силиконовыми уплотнительными кольцами.

  1. Можно ли использовать для подключения газовой плиты гибкие шланги?

Да. В продаже можно встретить специальные газовые шланги с нержавеющей оплетке с желтой полосой, указывающей на возможность применения именно для газа. Кроме того, я много раз подключал плиты армированными шлангами высокого давления, предназначенными для газовой сварки. Шланги монтировались на «штуцерах-елочках» и стягивались алюминиевыми хомутами под отвертку.

Гибкие подводки для подключения газовых плит.

Гибкие подводки для подключения газовых плит.

А здесь для подключения использован сварочный шланг на штуцерах.

А здесь для подключения использован сварочный шланг на штуцерах.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

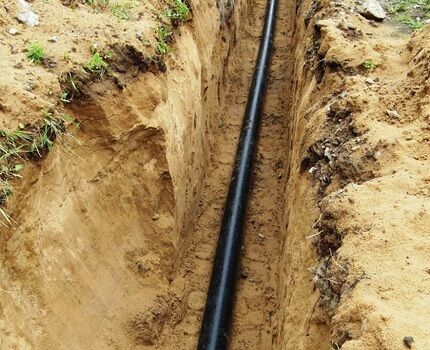

Прокладка газопровода

Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Характеристики

Технические характеристики материала обуславливают сферы его применения. При изготовлении газопровода можно использовать разные виды пластиковых труб. Каждый из них имеет свои технические характеристики.

Параметры металлопластика:

  1. Высокая химическая стойкость.
  2. Материал не подвержен окислению.
  3. Максимальная температура теплоносителя — до 95 градусов.
  4. Максимально допустимое давление — до 25 бар. Если температура высокая, допустимое давление снижается до 10 бар.
  5. Толщина металлического слоя, между пластиком — до 0,3 мм.

Характеристики полиэтилена:

  • наружный диаметр трубок — 10–110 мм;
  • максимальная температура теплоносителя — до 95 градусов;
  • при высокой температуре максимальное давление — до 10 бар.

Параметры полипропилена:

  • максимальная температура теплоносителя — 90 градусов;
  • допустимое давление при максимальной температуре — до 10 бар.

Полипропиленовые трубы могут выдерживать кратковременные перегревы до 110 градусов.

Диаметр пластиковых труб для газаДиаметр пластиковых труб

Достоинства и недостатки металлических труб для газа

Газопровод из стальных труб

Фото газопровода из стальных труб

Стальные трубы сегодня конкурируют с пластиковыми изделиями, но не имеют альтернативы при создании газовых систем в квартирах и домах.

Магистраль из металла обладает рядом преимуществ перед пластиковыми конструкциями:

  1. Трубы обладают высокой прочностью и выдерживают большое давление.
  2. Соединяются заготовки сваркой, которая обеспечивает высокую надежность стыков.
  3. Их можно эксплуатировать в любом климате.
  4. Изделия универсальные и используются в наружных и внутренних газопроводных сетях.
  5. Стальные конструкции обладают низким коэффициентом расширения при изменениях температуры.
  6. Металл не вступает в реакцию с химическими элементами, которые есть в составе газа.

При проектировании газопроводов из металлических труб необходимо помнить о недостатках подобной конструкции:

  • Работы по монтажу магистрали достаточно сложные, т.к. детали соединяются сваркой.
  • На укладку системы уходит много времени.
  • Металлические детали со временем ржавеют, что снижает срок службы системы. Таких недостатков лишены оцинкованные изделия и трубы с антикоррозионным слоем. Часто проблема решается нанесением полимерного или пенополиуретанового покрытия.
  • Заготовки стоят дорого, что повышает расходы на строительство системы. Например, цена трубы металлической 25 мм для газа в среднем составляет 49,7 грн. за 1 м, что в несколько раз дороже пластиковых образцов подобного назначения.
  • Большой вес приводит к удорожанию транспортировки и монтажа изделий.
  • Стальные конструкции требуют катодной защиты.
  • Существуют ограничения по способу монтажа: под землей нельзя прокладывать трубы с резьбовыми соединениями, а при наличии фланцевых стыков необходимо предусматривать специальные колодцы для их контроля.
  • На внутренних стенках оседают различные наслоения, что приводит к засорению системы.

Газопровод из медных труб

На фото газопровод из медных труб

Медные трубы для газа обладают рядом преимуществ перед стальными:

  1. Срок эксплуатации — несколько десятилетий.
  2. Изделия небольшого диаметра хорошо гнутся.
  3. Трубы обладают высокой устойчивостью к коррозии.
  4. Они не трескаются, не деформируются и выдерживают очень низкие и очень высокие температуры.
  5. Технология монтажа предполагает использование фитингов для стыковки заготовок, поэтому работа проводится в кратчайшие сроки.

Главным недостатком материала является его дороговизна: подобные системы стоят в разы больше, чем стальные и пластиковые. Изделия можно использовать только в системах с небольшим давлением.

Способы укладки

Технические характеристики газопровода регулируется соответствующим ГОСТом. Материал отбирается исходя из категории системы, то есть, величины давления подачи, и способа укладки: подземный, надземный или монтаж внутри здания.

  • Подземный – наиболее безопасный, особенно если речь идет о магистралях с высоким давлением. В зависимости от класса передаваемой газовой смеси укладка производится либо ниже уровня замерзания грунта – влажный газ, либо от 0,8 м до уровня земли – осушенный газ.
  • Надземный – реализуется при неустранимых препятствиях: жилые постройки, овраги, речки, каналы и так далее. Такой способ монтажа допускается на территории заводов.
  • Газопровод в доме – монтаж стояка, как и газовой трубы в квартире, производится только открытым способом. Допускается размещение коммуникаций в штробах, но только в том случае, если они перерываются легкосъемными щитами. Простой и быстрый доступ к любому участку системы – непременное условие безопасности.

diametr_gazovoj_truby_03

Нормы и стандарты прокладки труб

В жилые здания газ поступает через вводы, идущие от распределяющих топливных станций. Как правило, они устанавливаются на цокольном этаже и дальше прокладываются по лестничным клеткам. Труба, которая подводится к жилому зданию, в обязательном порядке изготавливается бесшовным методом, а толщина ее стенки составляет не менее 3,5 мм.

При подводе магистрали к частному дому она должна располагаться от труб водопровода и теплосети на расстоянии не менее 15 см. В случае с телефонными или электрическими кабелями эта величина увеличивается до полуметра.

Газопровод преимущественно изготавливается из стали. Поэтому, чтобы предотвратить коррозию трубы, она покрывается специальным изолирующим материалом. Благодаря этому конструкция не соприкасается с влажным грунтом.

Газопровод в жилом доме

Прокладывать газопровод в какой-либо жилой комнате категорически запрещается. Он должен быть размещен в отдельном хорошо проветриваемом помещении

№3. Материал труб газопровода

Еще совсем недавно особого выбора не было, и на всех участках газопровода, от больших узлов до точек потребления в домах, использовали исключительно стальные трубы. Сегодня появилась альтернатива в виде полиэтиленовых труб низкого давления. Также используются и медные трубы. Муками выбора вряд ли придется страдать, так как каждый из этих материалов имеет строго определенные условия эксплуатации:

  • стальные трубы могут быть с разной толщиной стенок. Толстостенные изделия используются для обустройства газопроводов высокого давления. Если речь идет о надземной прокладке, то альтернативы стальным трубам нет. Это прочные, долговечные и надежные трубы, которые справятся с серьезной нагрузкой. Тонкостенные трубы подходят для организации газопровода низкого давления, в т.ч. для обустройства системы газоснабжения внутри дома;
  • полиэтиленовые трубы используются для подземного монтажа газопровода с разным давлением. Есть изделия, которые выдерживают эксплуатацию при давлении 1,2 МПа. У стального аналога они выигрывают по весу, цене и простоте монтажа. Не подходят для надземного и внутриквартирного монтажа;
  • медные трубы по многим параметрам превосходят стальные, но их массовое использование невозможно из-за высокой цены. Надземный монтаж с помощью таких труб не осуществляют, зато это отличный вариант для организации газопровода внутри квартиры.

В сети есть информация об использовании в качестве труб для газопровода металлопластиковых и даже полипропиленовых изделий, но это все же далеко не самые подходящие варианты.

В каком порядке проходит прокладка газопровода

Проектировочная часть. Заниматься составлением проекта, где учитываются все материалы и параметры будущего газопровода самостоятельно ни в коем случае нельзя. В этом случае документ просто не признают и придется все переделывать. Лучше всего доверить данную операцию профессионалам, имеющим необходимый опыт. Чаще всего это специалисты той компании, которая впоследствии будет заниматься установкой газопровода. В этом случае можно получить еще и весьма солидную скидку.

Монтаж стояка и прокладка труб. Газовый стояк подразумевает собой отверстие, в котором устанавливается футляр, через который в дом и проходит труба. Стояк необходимо создавать на расстоянии в 15 сантиметров от стены в вертикальном положении. Что касается трубопровода непосредственно в доме, то его прокладывают с целью обойтись как можно меньшим количеством стыков и сварных швов. От диаметра труб зависит то, будут ли они фиксироваться на крючки или кронштейны, но фиксация в любом случае должна быть максимально надежной.

Интересно! Сам метан не имеет ни цвета, ни запаха. По этой причине в случае утечки мы бы просто не смогли обнаружить его в воздухе. Специально для этого на газораспределительных станциях его одоризируют – придают запах. Обычно это делается путем добавления этантиола. Его узнаваемый запах будет доступен для идентификации даже в том случае, если речь идет о ничтожно малой концентрации в 1 часть на 10 миллионов.

Монтаж

  1. Как смонтировать газопровод в квартире или частном доме?

В общем-то, для любого изменения в конфигурации газового оборудования нужно обращаться в Горгаз. Однако мы с вами реалисты и понимаем, что ждать представителя этой организации придется долго, да и цена соответствующей услуги довольно ощутимо ударит по семейному бюджету.

Вот несколько нехитрых рекомендаций, которые помогут вам избежать утечек газа и случайного повреждения газовой трубы.

  • Монтируйте разводку под потолком. В этом случае вы не заденете трубу при переноске мебели;
Разводка газа выполнена под потолком помещения.

Разводка газа выполнена под потолком помещения.

  • Как я уже рекомендовал выше, по возможности используйте необслуживаемые соединения;
  • Обязательно поставьте перед газовой плитой или котлом отсекающий кран. Я рекомендую использовать не морально устаревшие пробковые краны, а современные шаровые. На назначение крана именно для газа указывает желтая маркировка корпуса или рукоятки;
Шаровый кран для газа.

Шаровый кран для газа.

  • После монтажа проверьте каждое соединение на предмет утечки газа. Это проще всего сделать, нанеся на фитинг мыльную пену своими руками. При утечке она начнет пузыриться.
Пузырящаяся пена говорит об утечке газа.

Пузырящаяся пена говорит об утечке газа.

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу.

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Расчет диаметра газопровода

Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива

Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.

Вопрос маскировки

Можно ли прятать газовую трубу, когда нет возможности для её переноса? Можно и нужно. В продаже имеются специальные коробы.

Можно придумать свой план, как спрятать газовую трубу, а заодно и счетчик на кухне.

Если у вас совершенно нет представлений, как эффективно и гармонично это осуществить, посмотрите фото «Как спрятать газовые трубы на кухне?»

Какие трубы можно использовать для газа в частном доме

Суммируя всю вышеприведенную информацию, для прокладки газовых сетей индивидуального дома рекомендуются (в порядке убывания): бесшовные газовые трубы →сварные стальные → ПВХ →ПНД→медь (латунь, бронза).
